Барабан блокировка (основной подъёмный механизм и дополнительный. подъёмный механизм) — HITACHI KH1000

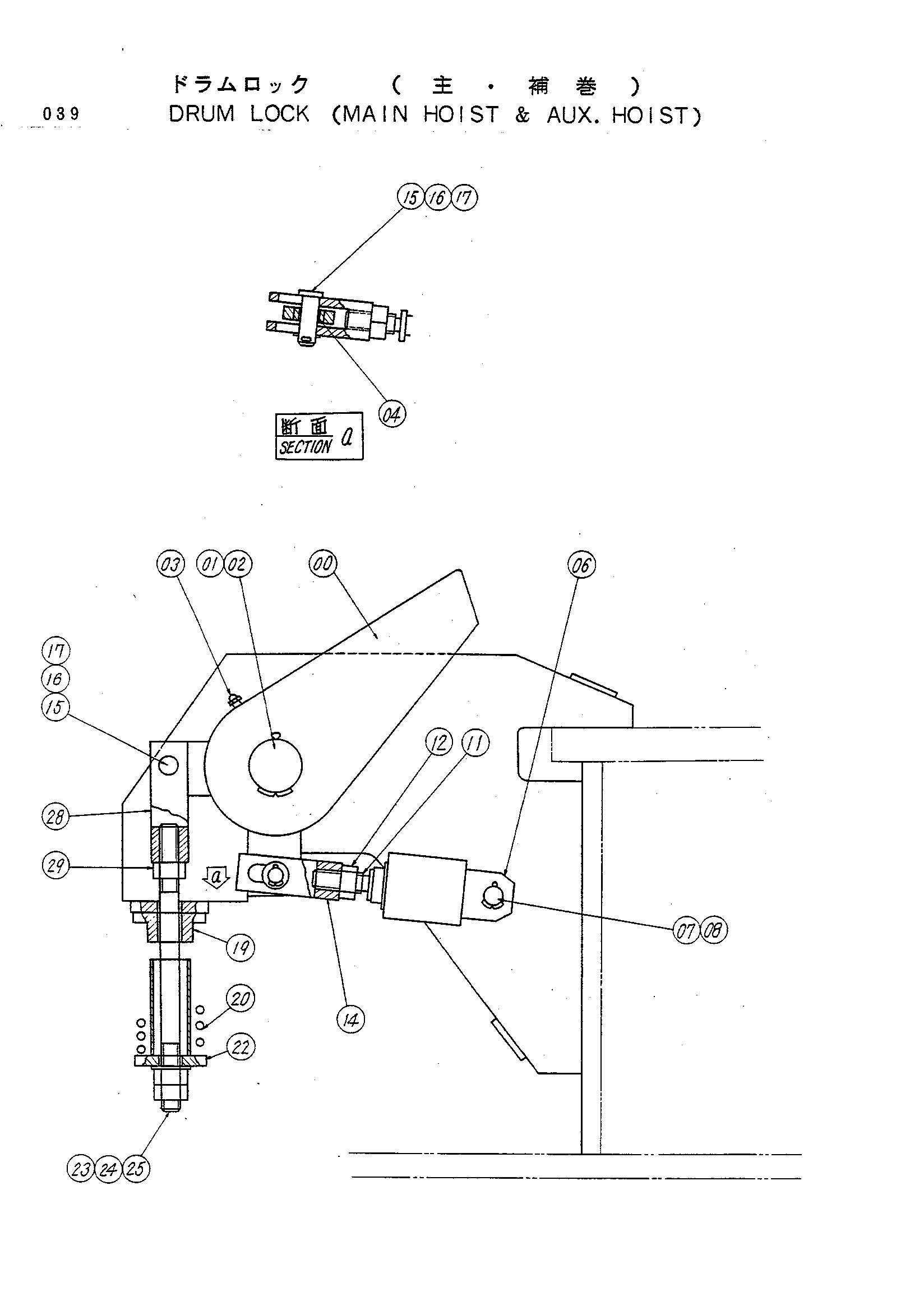

Заводская схема «Барабан блокировка (основной подъёмный механизм и дополнительный. подъёмный механизм)» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9717186 | Наил | 2 |
| 01 | 4140257 | Палец | 2 |
| 02 | A761090 | Шплинт | 2 |
| 03 | J75481 | Штуцер | 2 |
| 04 | 4140291 | Втулка | 2 |
| 06 | 4138739 | Гидроцилиндр. масляный | 2 |
| 07 | 4140258 | Палец | 2 |
| 08 | A765036 | Шплинт | 2 |
| 11 | 4140259 | Шток | 2 |
| 12 | M562016 | Гайка | 2 |
| 14 | 4140260 | Концевой вилка | 2 |
| 15 | 4140261 | Палец | 4 |
| 16 | A590118 | Шайба | 4 |
| 17 | A765028 | Шплинт | 4 |
| 19 | 4140255 | Седло пружины | 2 |
| 20 | K425639 | Пружина | 2 |
| 22 | 9717185 | Седло пружины | 2 |
| 23 | A590120 | Шайба | 2 |
| 24 | M562016 | Гайка | 4 |
| 25 | 4140254 | Болт | 2 |
| 28 | 4140256 | Концевой вилка | 2 |
| 29 | M562016 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
