Барабан автоматический блокировка — HITACHI KH1000

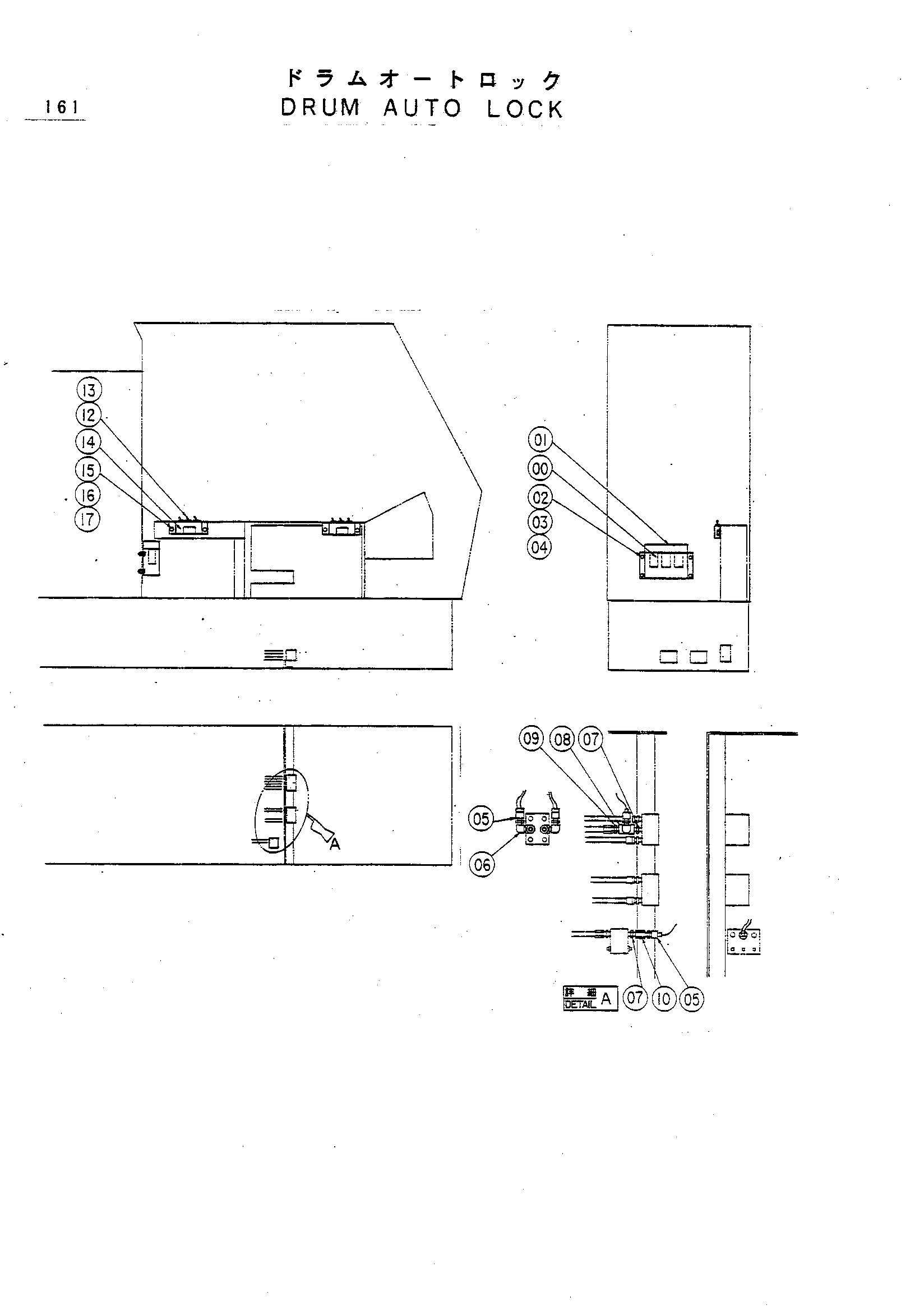

Заводская схема «Барабан автоматический блокировка» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4191876 | Таймер | 3 |
| 01 | 4194060 | Короб | 1 |
| 02 | J900612 | Болт | 4 |
| 03 | A590906 | Пружинная шайба | 4 |
| 04 | M500605 | Гайка | 4 |
| 05 | 4172567 | Датчик давления | 3 |
| 06 | 94-0630 | Угловой штуцер | 2 |
| 07 | 94-1701 | Адаптер | 3 |
| 08 | 94-0660 | Тройник | 2 |
| 09 | 94-1301 | Адаптер | 2 |
| 10 | 94-0675 | Разъём S | 1 |
| 12 | 4132280 | Выключатель | 3 |
| 13 | 4042098 | Колпачок | 6 |
| 14 | 8036477 | Короб выключатель | 2 |
| 15 | J900612 | Болт | 2 |
| 16 | A590906 | Пружинная шайба | 2 |
| 17 | M500605 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
