Катвалк детали — HITACHI KH1000

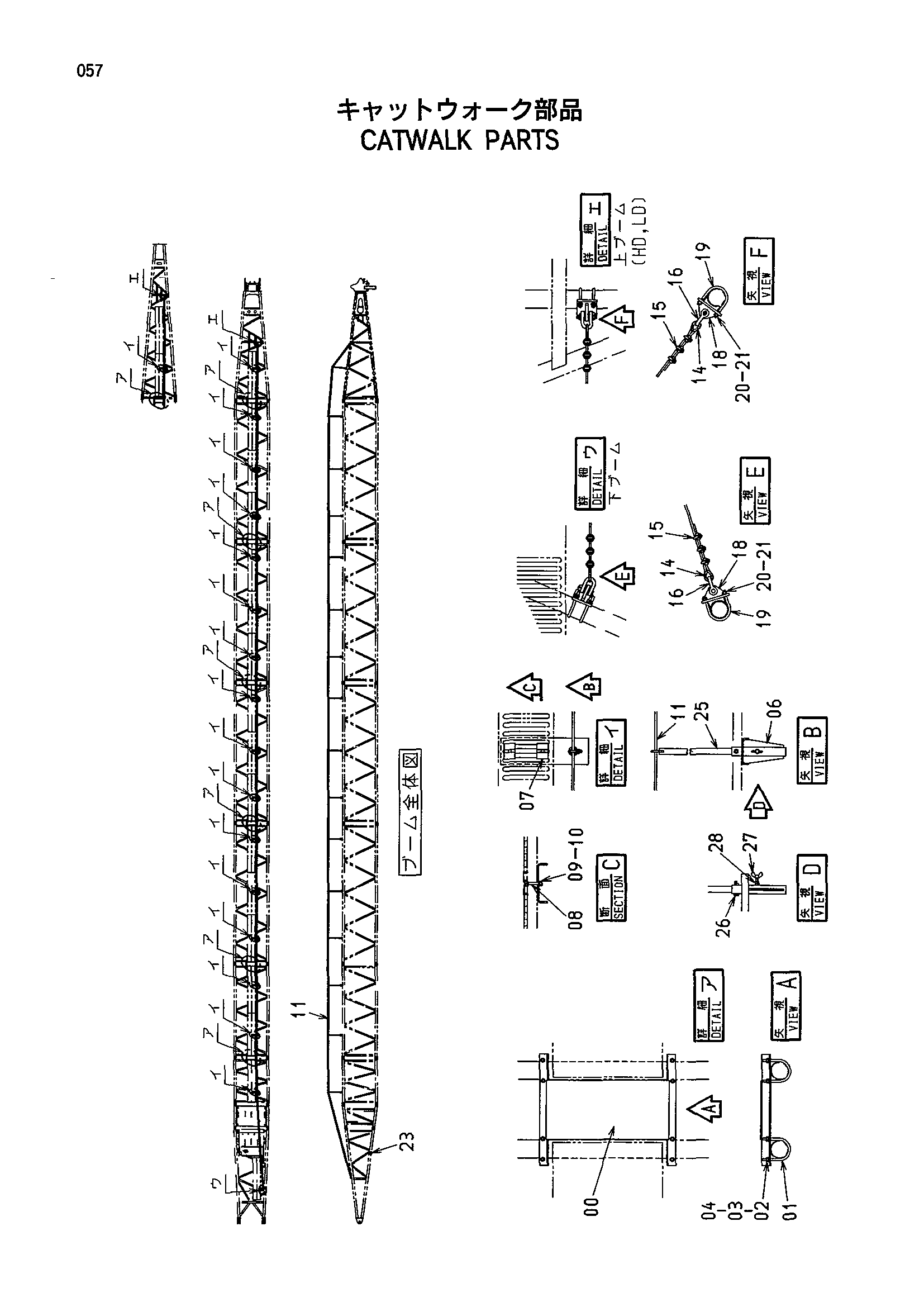

Заводская схема «Катвалк детали» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8061773 | Ступень | 7 |
| 01 | 4159860 | U-образный болт | 28 |
| 02 | A590110 | Плоская шайба | 56 |
| 03 | A590910 | Пружинная шайба | 56 |
| 04 | J950010 | Гайка | 56 |
| 06 | 8062387 | Кронштейн | 17 |
| 07 | 4310589 | Кронштейн | 34 |
| 08 | J900845 | Болт | 34 |
| 09 | A590908 | Пружинная шайба | 34 |
| 10 | M500807 | Гайка | 34 |
| 11 | 4391936 | Канат провод | 1 |
| 14 | 94-4002 | Тхимбле | 2 |
| 15 | 94-2901 | Зажим канат | 6 |
| 16 | 4048481 | Серьга | 2 |
| 18 | 9743863 | Кронштейн | 3 |
| 19 | 4159860 | U-образный болт | 6 |
| 20 | J950010 | Гайка | 12 |
| 21 | A590910 | Пружинная шайба | 12 |
| 23 | 4292799 | Информационная табличка | 1 |
| 25 | 9746789 | Павл | 17 |
| 26 | J021060 | Болт с шайбой | 17 |
| 27 | M361040 | Болт винг | 17 |
| 28 | J950010 | Гайка | 17 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
