Трубопроводы (кабина платформа) — HITACHI KH1000

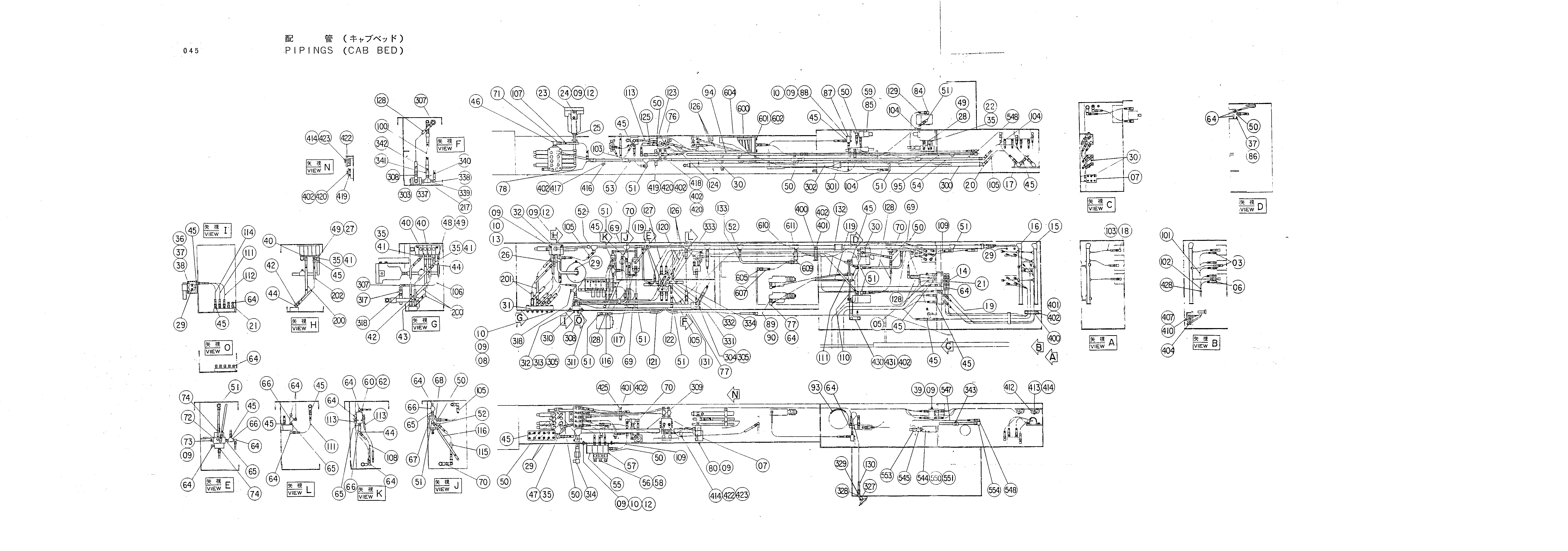

Заводская схема «Трубопроводы (кабина платформа)» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
03	4119001	Адаптер	6
05	4124754	Адаптер	4
06	94-1302	Адаптер	4
07	4154724	Челночный клапан	4
08	M211056	Болт	4
09	A590910	Пружинная шайба	26
10	M581008	Гайка	13
12	M211028	Болт	9
13	M711025	Болт шпилька	1
14	4118999	Угловой штуцер	4
15	9719592	Трубка	1
16	9719593	Трубка	1
17	4082915	Адаптер	2
18	4119002	Угловой штуцер	6
19	94-1501	Угловой штуцер	4
20	94-1502	Угловой штуцер	2
21	4015427	Адаптер	4
22	4019722	Адаптер	4
23	9020361	Масляный фильтр	1
24	A590110	Плоская шайба	2
25	94-1303	Адаптер	1
26	9717566	Трубка	1
27	4042047	Адаптер	1
28	4092960	Адаптер	2
29	94-2023	Пробка	10
30	94-2022	Пробка	21
31	4142058	Коллектор	1
32	4137335	Электромагнитный клапан	1
35	U10778U	Уплотнительное кольцо	8
36	4091255	Болт	3
37	A590908	Пружинная шайба	5
38	M500807	Гайка	3
39	M211025	Болт	6
40	4042046	Адаптер	3
41	4029011	Разъём S	3
42	94-1502	Угловой штуцер	3
43	4025016	Адаптер	1
44	94-1501	Угловой штуцер	5
45	94-1301	Адаптер	36
46	4170981	Разъём	1
47	963456	Разъём	1
48	4092960	Адаптер	1
49	R26906R	Уплотнительное кольцо	4
50	94-1302	Адаптер	13
51	94-1402	Угловой штуцер	20
52	94-1502	Угловой штуцер	3
53	9722371	Трубка	1
54	9717568	Трубка	1
55	4156712	Коллектор	1
56	4139460	Электромагнитный клапан	3
57	4156578	Кронштейн	2
58	955655	Уплотнительное кольцо	6
59	94-2012	Пробка	1
60	4143922	Клапан плусх	1
62	M340840	Болт с внутренним шестигранником	2
64	94-1401	Угловой штуцер	30
65	94-1701	Адаптер	5
66	94-0660	Тройник	5
67	4055358	Челночный клапан	1
68	M340865	Болт с внутренним шестигранником	4
69	94-0661	Тройник	3
70	94-1702	Адаптер	3
71	94-1303	Адаптер	1
72	4151645	Клапан блок	1
73	M211030	Болт	2
74	4042031	Адаптер	4
77	94-1601	Переходник	4
78	94-1403	Угловой штуцер	1
80	M211036	Болт	2
84	4119002	Угловой штуцер	1
85	4165062	Электромагнитный клапан	1
86	M200860	Болт	2
87	4031872	Разъём	1
88	M211060	Болт	2
89	4000585	Адаптер	2
90	499107	Прокладка	2
93	4099474	Резиновая прокладка	5
94	9717569	Трубка	1
95	9717570	Трубка	1
100	4160725	Нейлоновый шланг	1
101	4509870	Нейлоновый шланг	6
102	4129764	Нейлоновый шланг	4
103	4124782	Нейлоновый шланг	7
104	4124815	Нейлоновый шланг	4
105	4129759	Нейлоновый шланг	4
106	4124814	Нейлоновый шланг	1
107	4160724	Нейлоновый шланг	1
108	4124781	Нейлоновый шланг	1
109	4124807	Нейлоновый шланг	2
110	4129746	Нейлоновый шланг	1
111	4098898	Нейлоновый шланг	3
112	4098899	Нейлоновый шланг	1
113	4124783	Нейлоновый шланг	3
114	4111501	Нейлоновый шланг	1
115	4124805	Нейлоновый шланг	1
116	4124803	Нейлоновый шланг	2
117	4141396	Нейлоновый шланг	1
119	4509866	Нейлоновый шланг	3
120	4142049	Нейлоновый шланг	2
121	4136360	Нейлоновый шланг	1
122	4124813	Нейлоновый шланг	1
123	4123228	Нейлоновый шланг	1
124	4129765	Нейлоновый шланг	1
125	4111501	Нейлоновый шланг	1
126	4098845	Нейлоновый шланг	6
127	4124784	Нейлоновый шланг	1
128	4124806	Нейлоновый шланг	5
129	4509866	Нейлоновый шланг	1
130	4119228	Нейлоновый шланг	1
131	4509868	Нейлоновый шланг	1
132	4509857	Нейлоновый шланг	1
133	4123224	Нейлоновый шланг	1
200	4141395	Шланг	3
201	4067479	Шланг	2
202	4055149	Шланг	1
300	9719608	Трубка	1
301	4071213	Муфта	1
302	9717571	Трубка	1
303	4098553	Предохранительный клапан	1
304	M211065	Болт	2
305	A590910	Пружинная шайба	6
307	94-1402	Угловой штуцер	2
308	94-1302	Адаптер	3
309	8025987	Трубка	1
310	94-1301	Адаптер	8
311	8025988	Мани фолд	1
312	M211028	Болт	4
313	M581008	Гайка	4
314	94-1405	Угловой штуцер	1
317	94-0661	Тройник	2
318	94-1302	Адаптер	2
327	4151610	Амортизатор	1
328	94-0600	Угловой штуцер	1
329	94-1301	Адаптер	1
331	94-1901	Адаптер	2
332	94-0660	Тройник	2
333	94-1301	Адаптер	2
334	4132398	Выключатель плусх	2
337	94-1702	Адаптер	1
338	94-1401	Угловой штуцер	1
339	94-1601	Переходник	1
340	94-1902	Адаптер	2
341	94-0677	Разъём S	2
342	94-1303	Адаптер	2
343	94-2022	Пробка	1
400	4053865	Хомут трубки	2
401	M211016	Болт	6
402	A590910	Пружинная шайба	14
404	4142060	Хомут шланга	1
407	M200850	Болт	1
410	A590908	Пружинная шайба	1
412	4053595	Хомут трубки	4
413	M211256	Болт	4
414	A590912	Пружинная шайба	10
416	4011896	Хомут	1
417	M211016	Болт	1
418	4138227	Хомут трубки	1
419	4053593	Хомут трубки	3
420	M211040	Болт	4
422	4053598	Хомут трубки	6
423	M211265	Болт	6
425	4000907	Хомут трубки	1
428	4055312	Ленточный зажим	15
430	4143861	Седло винта	1
431	M211025	Болт	2
544	4149956	Выключатель плусх	1
545	4039867	Клапан схроттле	1
547	4128308	Шланг	1
548	94-1402	Угловой штуцер	2
550	M430510	Винт	3
551	A590905	Пружинная шайба	3
553	94-0676	Разъём S	1
554	94-0631	Угловой штуцер	1
600	4148897	Гидроаккумулятор	1
601	M211240	Болт	2
602	A590912	Пружинная шайба	2
604	4080073	Крышка	1
605	4011855	Втулка	1
607	4124804	Нейлоновый шланг	1
609	94-1402	Угловой штуцер	2
610	94-0661	Тройник	1
611	94-1702	Адаптер	1
