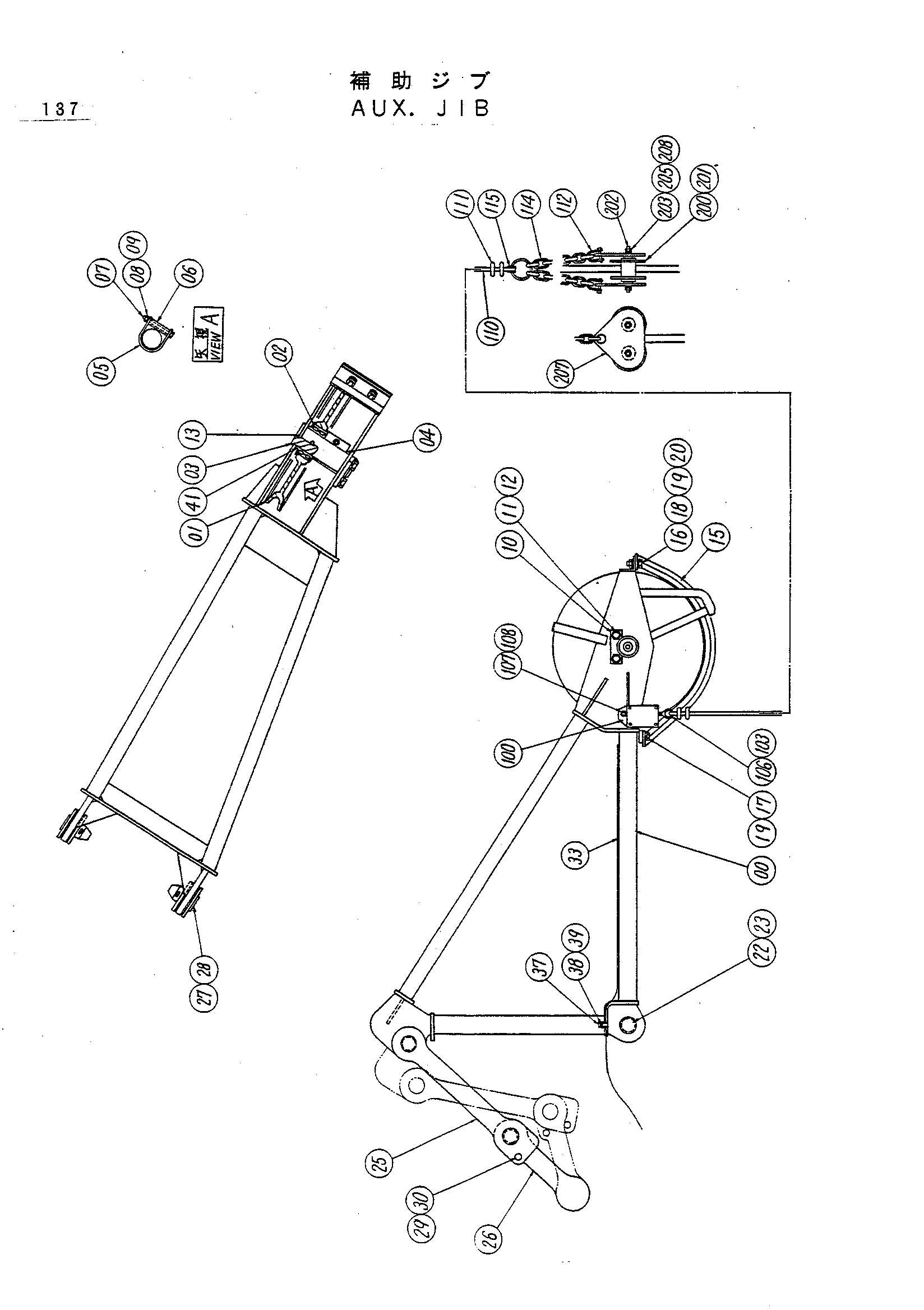

Дополнительный. гусёк стрелы — HITACHI KH1000

Заводская схема «Дополнительный. гусёк стрелы» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6006481	Гусёк стрелы	1
01	3021090	Канатный блок	1
02	4117993	Роликовый подшипник	1
03	4141303	Мост	1
04	4124160	Проставка	1
05	4156755	Проставка	1
06	4141304	Проставка	1
07	M211002	Болт	1
08	M581008	Гайка	1
09	A590910	Пружинная шайба	1
10	X4248	Стопорная пластина	1
11	M212036	Болт	2
12	A590920	Пружинная шайба	2
13	J75482	Штуцер	2
15	8025860	Направляющая каната	1
16	M211245	Болт	2
17	M211228	Болт	2
18	A590112	Шайба	4
19	A590912	Пружинная шайба	4
20	M581210	Гайка	2
22	4102094	Палец	2
23	4043750	Стопорный палец	2
25	9719928	Тяга A	2
26	4156898	Тяга	2
27	4141300	Палец	4
28	A761000	Шплинт	4
29	4141297	Палец	2
30	K422098	Стопорный палец	2
33	4141441	Жгут проводов	1
37	4000854	Зажим трубка	2
38	M430610	Винт	2
39	A590906	Пружинная шайба	2
41	4156754	Проставка	1
100	4081571	Выключатель	1
103	4060410	Гайка проушина	1
106	M500807	Гайка	1
107	M631215	Корончатая гайка	1
108	A763025	Шплинт	1
110	942846	Канат провод	1
111	958344	Зажим канат	4
112	4048477	Серьга	2
114	8001188	Цепь	1
115	4010525	Тхимбле	2
200	9700144	Ролик	2
201	4001549	Втулка	4
202	4001550	Мост	2
203	J21085	Шайба	4
205	A590916	Пружинная шайба	4
207	4040775	Подвес	2
208	M501613	Гайка	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
