Катвалк — HITACHI KH1000

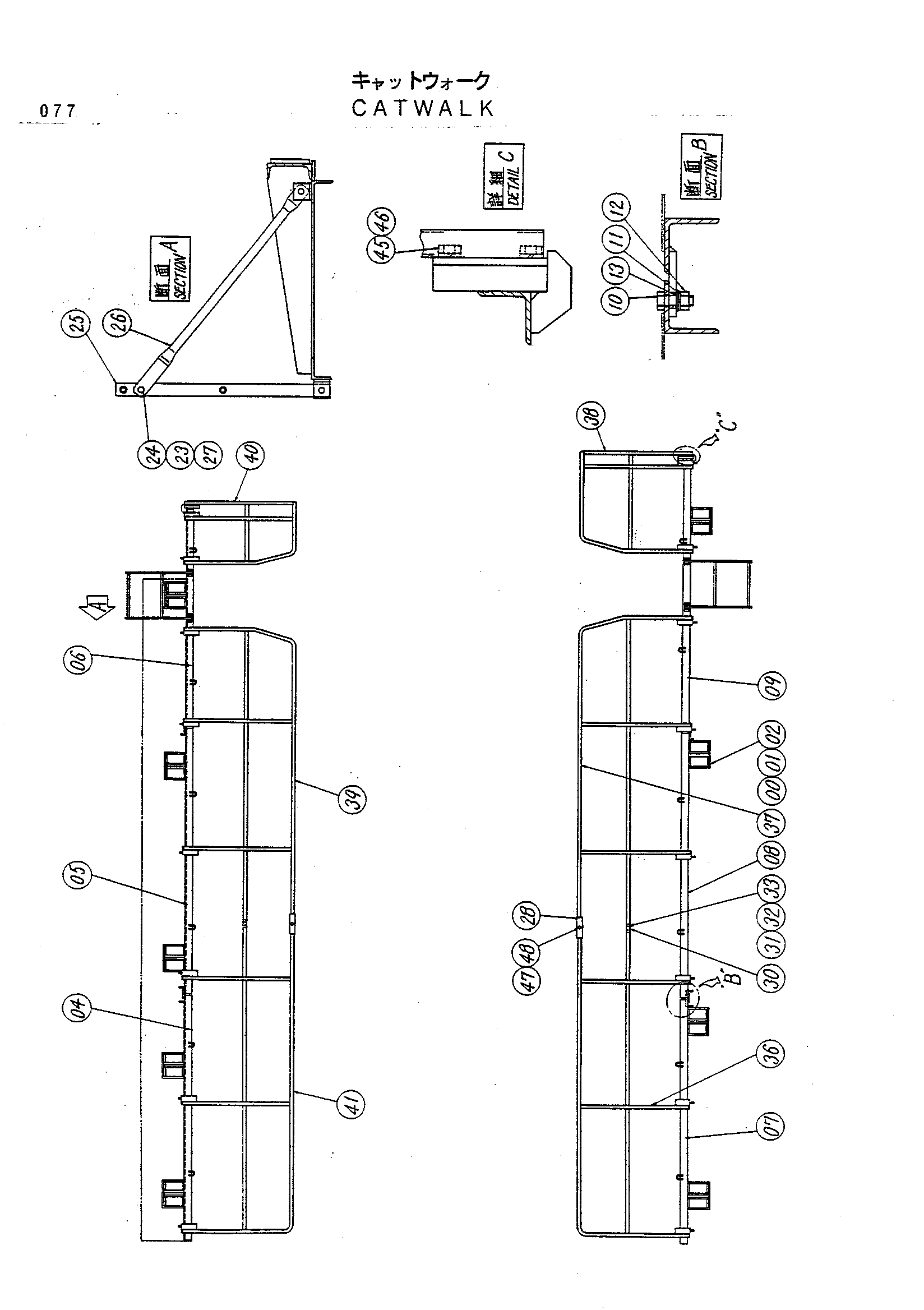

Заводская схема «Катвалк» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8025864 | Кронштейн | 9 |
| 01 | A590916 | Пружинная шайба | 36 |
| 02 | M211680 | Болт | 36 |
| 04 | 7012481 | Фоотвалк | 1 |
| 05 | 7012482 | Фоотвалк | 1 |
| 06 | 7013508 | Фоотвалк | 1 |
| 07 | 7012483 | Фоотвалк | 1 |
| 08 | 7012484 | Фоотвалк | 1 |
| 09 | 7012485 | Фоотвалк | 1 |
| 10 | M211236 | Болт | 16 |
| 11 | A590912 | Пружинная шайба | 16 |
| 12 | M581210 | Гайка | 16 |
| 13 | A590112 | Шайба | 16 |
| 23 | 4141514 | Палец | 12 |
| 24 | 4022701 | Стопорный палец | 12 |
| 25 | 9717489 | Лестница | 2 |
| 26 | 9717490 | Стойка | 4 |
| 27 | A590116 | Шайба | 4 |
| 28 | 4141515 | Трубка | 2 |
| 30 | 4141516 | Пластина | 2 |
| 31 | A590912 | Пружинная шайба | 4 |
| 32 | M211230 | Болт | 4 |
| 33 | M581210 | Гайка | 4 |
| 36 | 8027469 | Поручень | 1 |
| 37 | 8027467 | Поручень | 1 |
| 38 | 8027470 | Поручень | 1 |
| 39 | 8027468 | Поручень | 1 |
| 40 | 8027758 | Поручень | 1 |
| 41 | 8027509 | Поручень | 1 |
| 45 | M211236 | Болт | 36 |
| 46 | A590912 | Пружинная шайба | 36 |
| 47 | M200656 | Болт | 2 |
| 48 | M500605 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
