Масляный гидроцилиндр — HITACHI KH1000

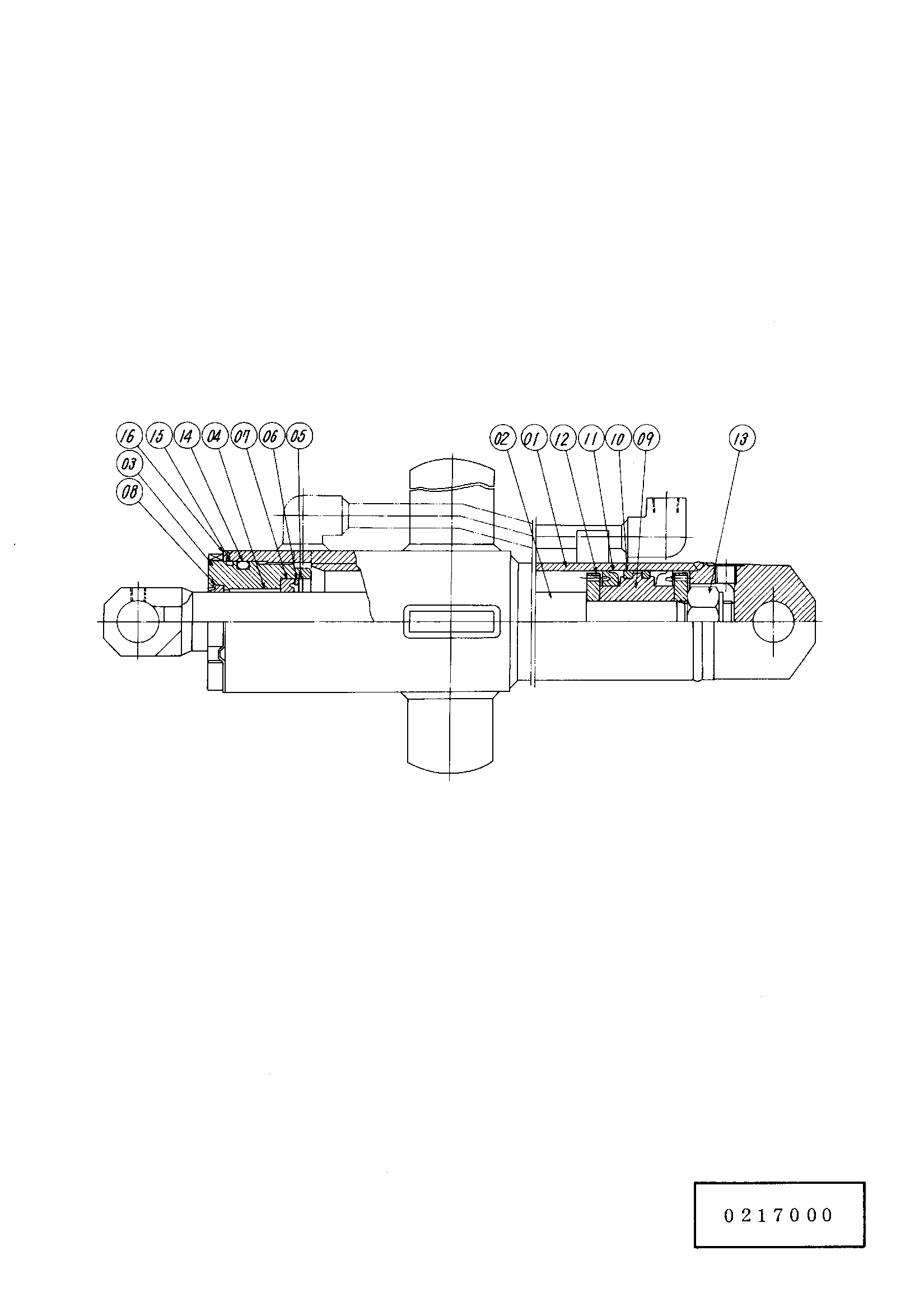

Заводская схема «Масляный гидроцилиндр» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4142769 | Гидроцилиндр. масляный | ||
| 1 | 0217001 | Труба гидроцилиндра | |
| 2 | 0217002 | Шток поршня | |
| 3 | 0109903 | Головка гидроцилиндра | |
| 4 | 0109505 | Втулка | |
| 5 | 0109506 | Стопорное кольцо | |
| 6 | 0109507 | Манжета хеадер | |
| 7 | 0217003 | У-ринг | |
| 8 | 0109509 | Грязесъёмное кольцо | |
| 9 | 0109909 | Поршень | |
| 10 | 964631 | Поршневое кольцо | |
| 11 | 0105611 | У-ринг в сборе | |
| 12 | 0105505 | Держатель у-ринг | |
| 13 | 0105507 | U-образная гайка | |
| 14 | 0105509 | Уплотнительное кольцо | |
| 15 | 0217004 | Уплотнительное кольцо | |
| 16 | 0105508 | Стопорная шайба |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
