Рычаг управления — HITACHI KH1000

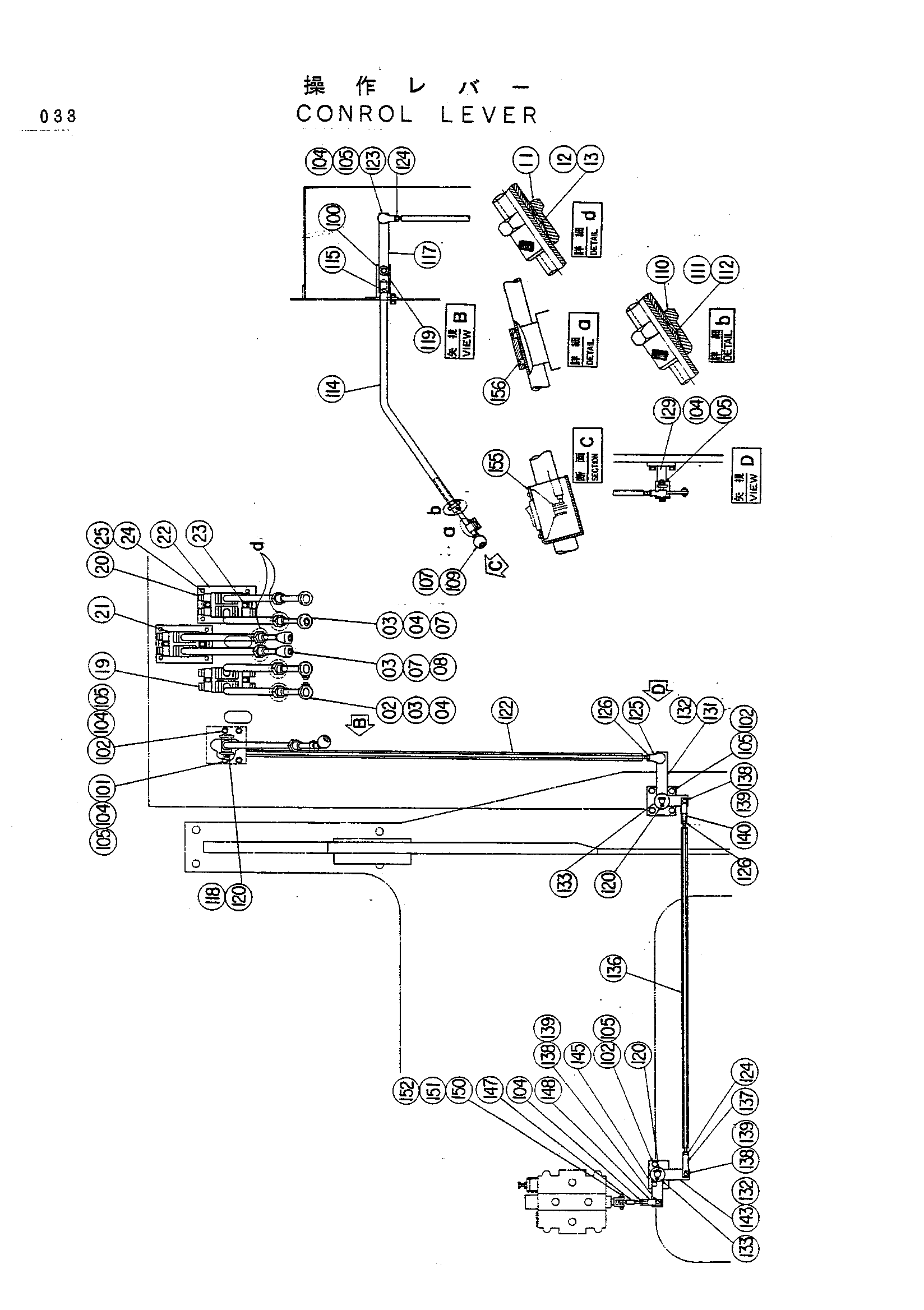

Заводская схема «Рычаг управления» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	4148069	Рукоятка	2
03	M581008	Гайка	5
04	9719585	Рычаг	3
07	4154737	Рукоятка	3
08	9719594	Рычаг	2
11	4154531	Рукоятка блокировка	5
12	4154526	Ограничитель	5
13	4154525	Ограничитель (нейлоновый)	5
19	4153219	Пилотный клапан	1
20	4153220	Пилотный клапан	1
21	4153221	Пилотный клапан	1
22	9719588	Пластина	2
23	M341030	Болт с внутренним шестигранником	6
24	M211025	Болт	8
25	A590910	Пружинная шайба	8
100	9719587	Кронштейн	1
101	M211025	Болт	2
102	M211030	Болт	8
104	M581008	Гайка	7
105	A590910	Пружинная шайба	12
107	4126834	Рукоятка	1
109	9707877	Рычаг	1
110	4154531	Рукоятка блокировка	1
111	4154526	Ограничитель	1
112	4154525	Ограничитель <нейлоновый>	1
114	4154527	Рычаг	1
115	A768080	Шплинт	1
117	9717158	Рычаг	1
118	4140069	Палец	1
119	4075781	Втулка	2
120	A765036	Шплинт	3
122	4154523	Шток	1
123	4140065	Шарнир	1
124	M660010	U-образная гайка	2
125	4140066	Шарнир	1
126	M580010	Гайка L	2
129	9717161	Кронштейн	1
131	9717164	Рычаг	1
132	988307	Шариковый подшипник	4
133	4010929	Шайба	2
136	4140067	Шток	1
137	4137312	Концевой вилка (правый)	1
138	A741026	Палец	3
139	A763016	Шплинт	3
140	4137324	Концевой вилка (левый)	1
143	9717931	Рычаг	1
145	9717162	Кронштейн	1
147	9717160	Шток	1
148	4137311	Концевой вилка (правый)	1
150	431617	Палец	1
151	A590108	Плоская шайба	2
152	A762516	Шплинт	2
155	9717437	Корпус	1
156	M460406	Винт	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
