Нижний стрела 7.5M — HITACHI KH1000

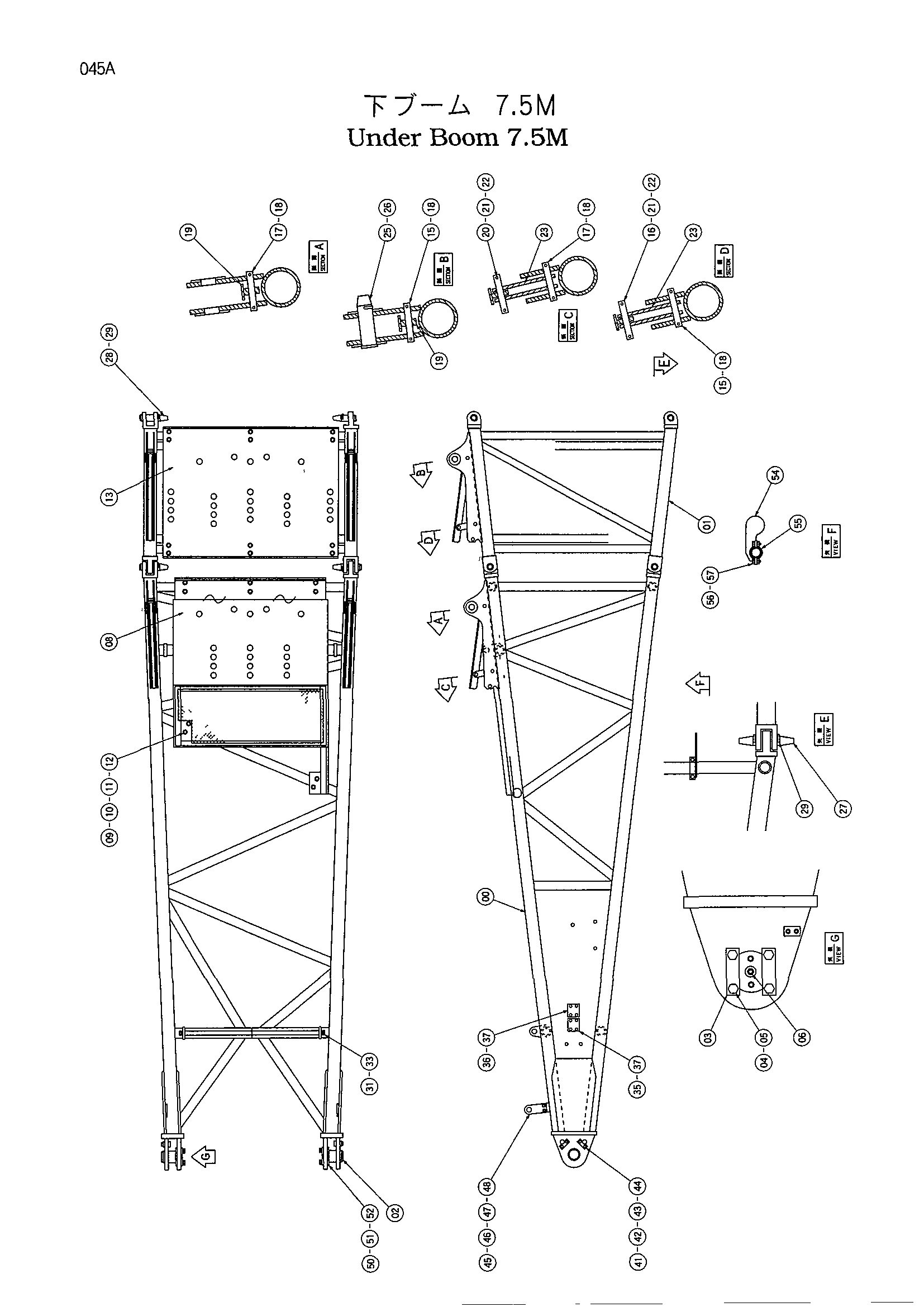

Заводская схема «Нижний стрела 7.5M» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5003881	Стрела нижний	1
01	6013325	Стрела нижний	1
02	3031892	Мост	2
03	X4249	Стопорная пластина	4
04	J912035	Болт	8
05	A590920	Пружинная шайба	8
06	J75481	Пресс-маслёнка	2
08	8028446	Защитный кожух	1
09	4138661	U-образный болт	11
10	M581008	Гайка	22
11	A590910	Пружинная шайба	22
12	A590110	Плоская шайба	22
13	4312867	Защитный кожух	1
15	4312868	Палец	4
16	4312869	Палец	2
17	4168990	Палец	4
18	A764050	Шплинт	16
19	9717012	Рычаг	4
20	4138996	Палец	2
21	A768045	Шплинт	4
22	947404	Палец кольцо	4
23	9717011	Тяга	4
25	4312870	Палец	2
26	3002554	Стопорный палец	2
27	4252183	Палец	4
28	4048095	Палец	4
29	3006890	Стопорный палец	12
31	4175724	Трубка	1
33	A761080	Шплинт	2
35	457517	Информационная табличка	1
36	4053262	Информационная табличка	1
37	M492564	Приводной винт	8
41	4181771	Палец	4
42	X4246	Стопорная пластина	4
43	J901225	Болт	8
44	A590912	Пружинная шайба	8
45	4190522	Пластина	2
46	J901032	Болт	4
47	A590910	Пружинная шайба	4
48	J950010	Гайка	4
50	4235369	Регулировочная шайба	2
51	4236183	Регулировочная шайба	4
52	4236184	Регулировочная шайба	2
54	9733886	Ограничитель	4
55	4252184	Хомут трубки	4
56	J901030	Болт	8
57	J950010	Гайка	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
