Суперструктуре крепёжные устройство — HITACHI KH1000

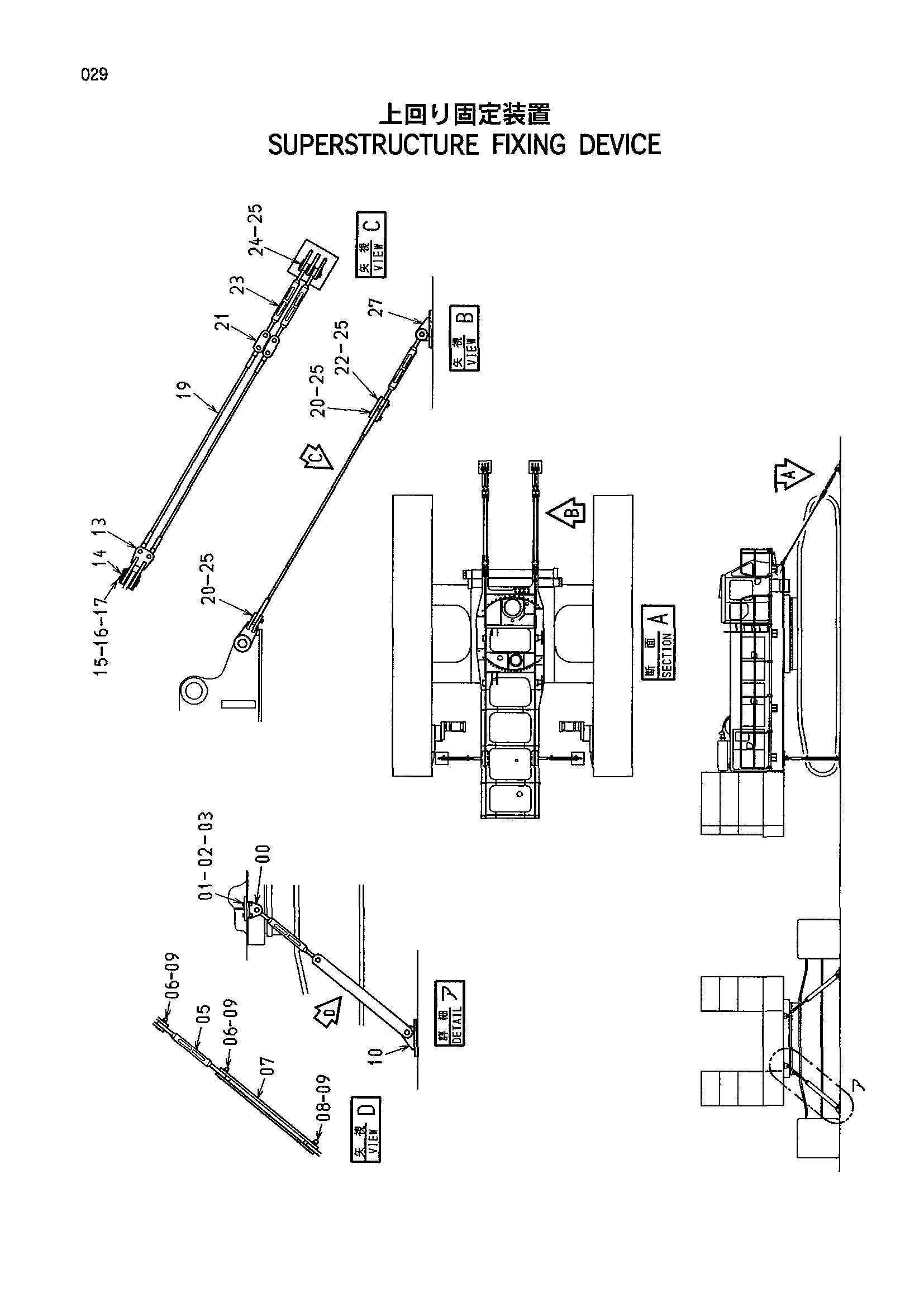

Заводская схема «Суперструктуре крепёжные устройство» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9748332 | Кронштейн | 2 |
| 01 | J932480 | Болт | 8 |
| 02 | A590924 | Пружинная шайба | 8 |
| 03 | J951024 | Гайка | 8 |
| 05 | 4331478 | Турнбуккле | 2 |
| 06 | 4331479 | Палец | 4 |
| 07 | 9748333 | Тяга | 2 |
| 08 | 4138994 | Палец | 2 |
| 09 | A768080 | Шплинт | 6 |
| 10 | 9748335 | Кронштейн | 2 |
| 13 | 8069032 | Тяга | 2 |
| 14 | 4385666 | Палец | 2 |
| 15 | X4248 | Стопорная пластина | 4 |
| 16 | J932035 | Болт | 8 |
| 17 | A590920 | Пружинная шайба | 8 |
| 19 | 8069039 | Канат подвесной | 4 |
| 20 | 4385671 | Палец | 8 |
| 21 | 9748327 | Тяга | 4 |
| 22 | 4385673 | Палец | 4 |
| 23 | 4331478 | Турнбуккле | 4 |
| 24 | 4385670 | Палец | 2 |
| 25 | A768080 | Шплинт | 14 |
| 27 | 9748319 | Кронштейн | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
