Гидроцилиндр — HITACHI KH1000

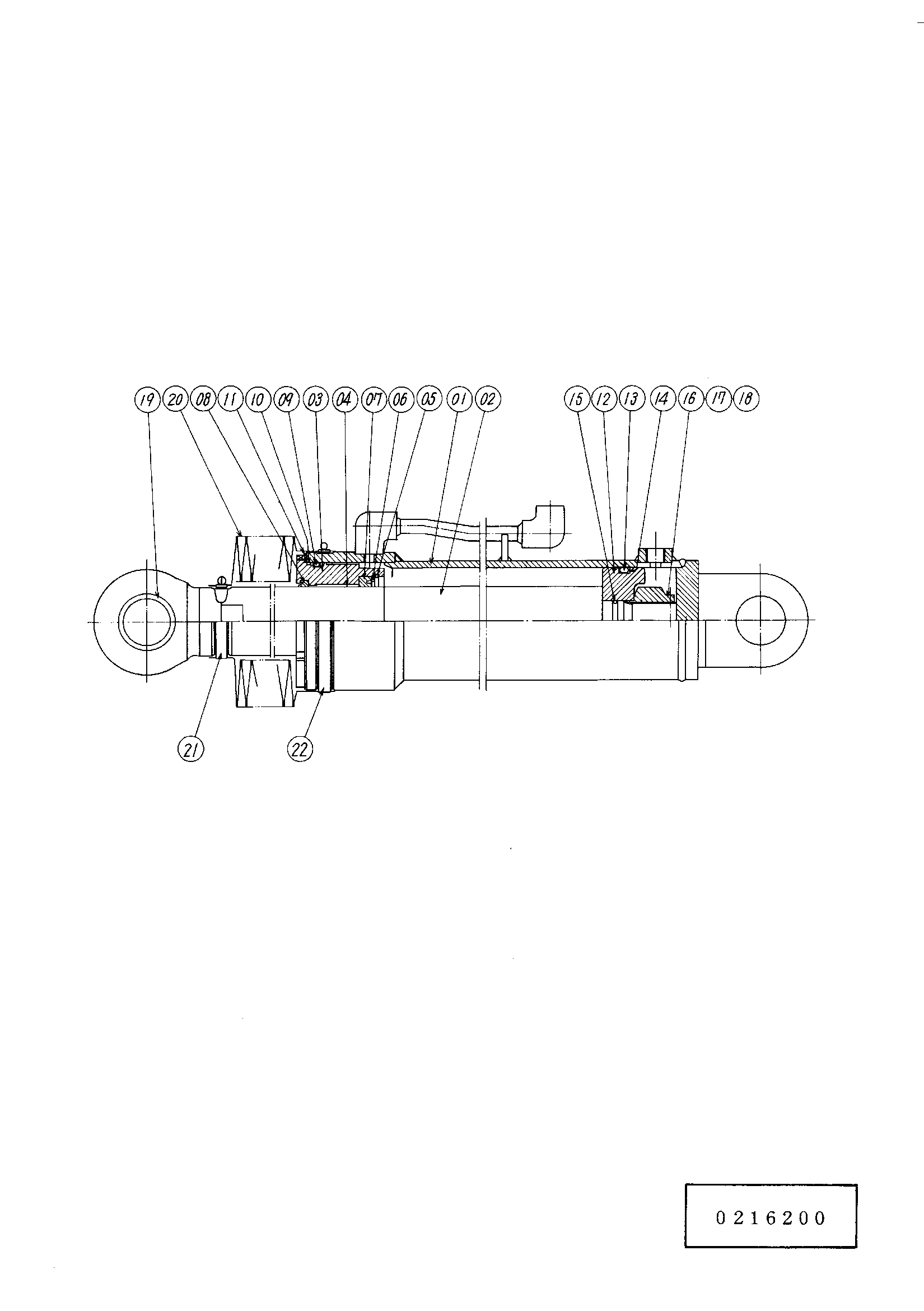

Заводская схема «Гидроцилиндр» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4138438 | Гидроцилиндр | ||
| 1 | 0216201 | Труба гидроцилиндра | |
| 2 | 0216202 | Шток поршня | |
| 3 | 0216203 | Головка гидроцилиндра | |
| 4 | 988681 | Втулка | |
| 5 | 988682 | Кольцо ретанинг | |
| 6 | 4508148 | Манжета хеадер | |
| 7 | 4085460 | У-ринг | |
| 8 | 4092194 | Грязесъёмное кольцо | |
| 9 | 4510879 | Уплотнительное кольцо | |
| 10 | 4103701 | Уплотнительное кольцо | |
| 11 | 4510892 | Стопорная шайба | |
| 12 | 0216204 | Поршень | |
| 13 | 4000074 | Уплотнительное кольцо | |
| 14 | 4070047 | Опорное кольцо | |
| 15 | 4000075 | Уплотнительное кольцо | |
| 16 | 4004517 | Корончатая гайка | |
| 17 | 4004771 | Регулировочная шайба | |
| 18 | 4000072 | Шплинт | |
| 19 | 0216205 | Втулка пальца | |
| 20 | 0216206 | Защитный чехол | |
| 21 | 0216207 | Лента | |
| 22 | 0216208 | Лента |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
