Портал лестница и ступень — HITACHI KH1000

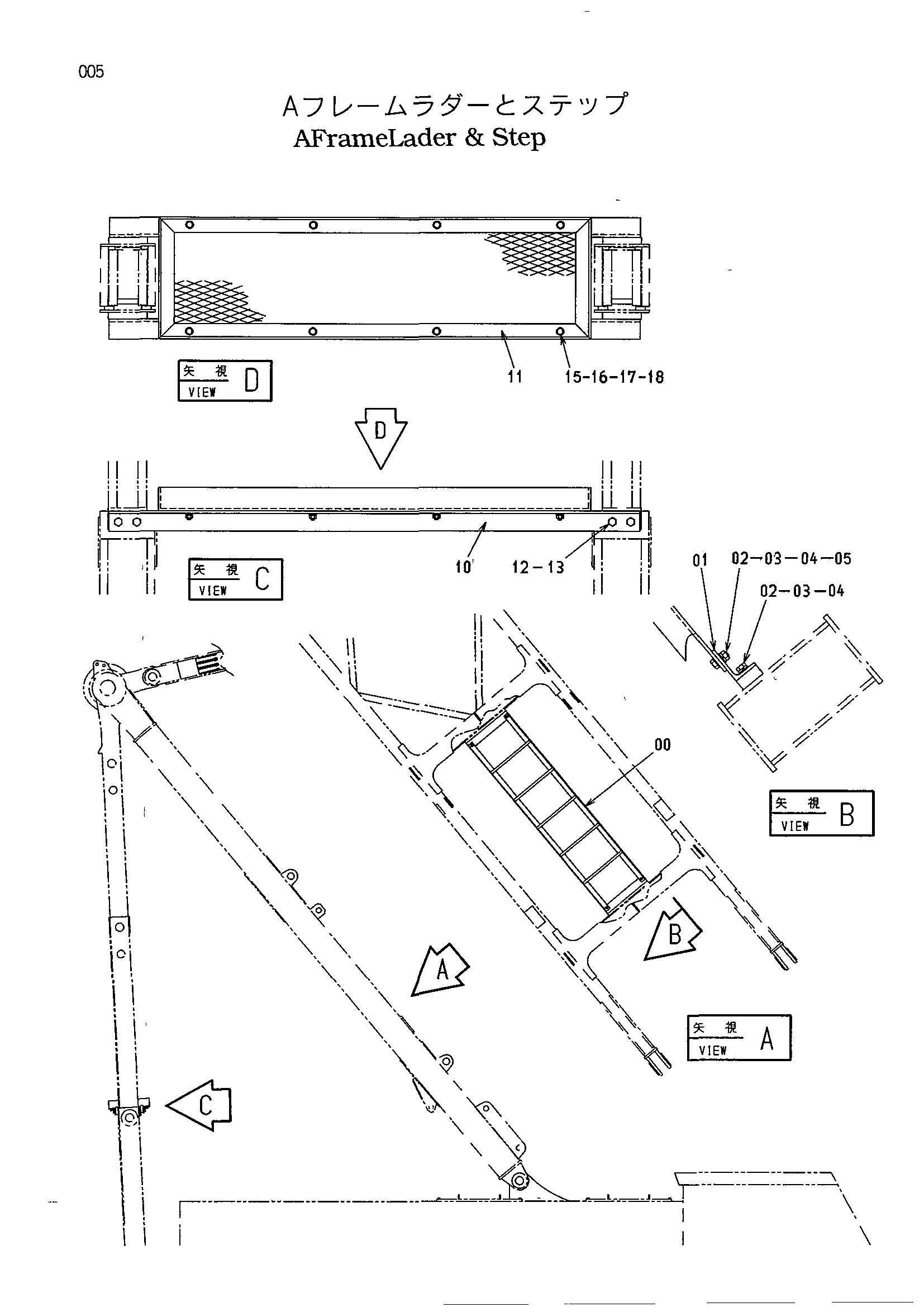

Заводская схема «Портал лестница и ступень» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-0 | 9158423 | Портал лестница | 1 |
| 00 | 8062209 | Лестница | 1 |
| 01 | 4348359 | Кронштейн | 2 |
| 02 | J901030 | Болт | 10 |
| 03 | A590910 | Пружинная шайба | 10 |
| 04 | A590110 | Плоская шайба | 14 |
| 05 | J950010 | Гайка | 4 |
| 10-1 | 9158424 | Портал ступень | 1 |
| 10 | 4348381 | Стойка | 2 |
| 11 | 8062205 | Ступень | 1 |
| 12 | J901632 | Болт | 8 |
| 13 | A590916 | Пружинная шайба | 8 |
| 15 | J901032 | Болт | 8 |
| 16 | A590910 | Пружинная шайба | 8 |
| 17 | A590110 | Плоская шайба | 16 |
| 18 | J950010 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
