Плунжер насос — HITACHI KH1000

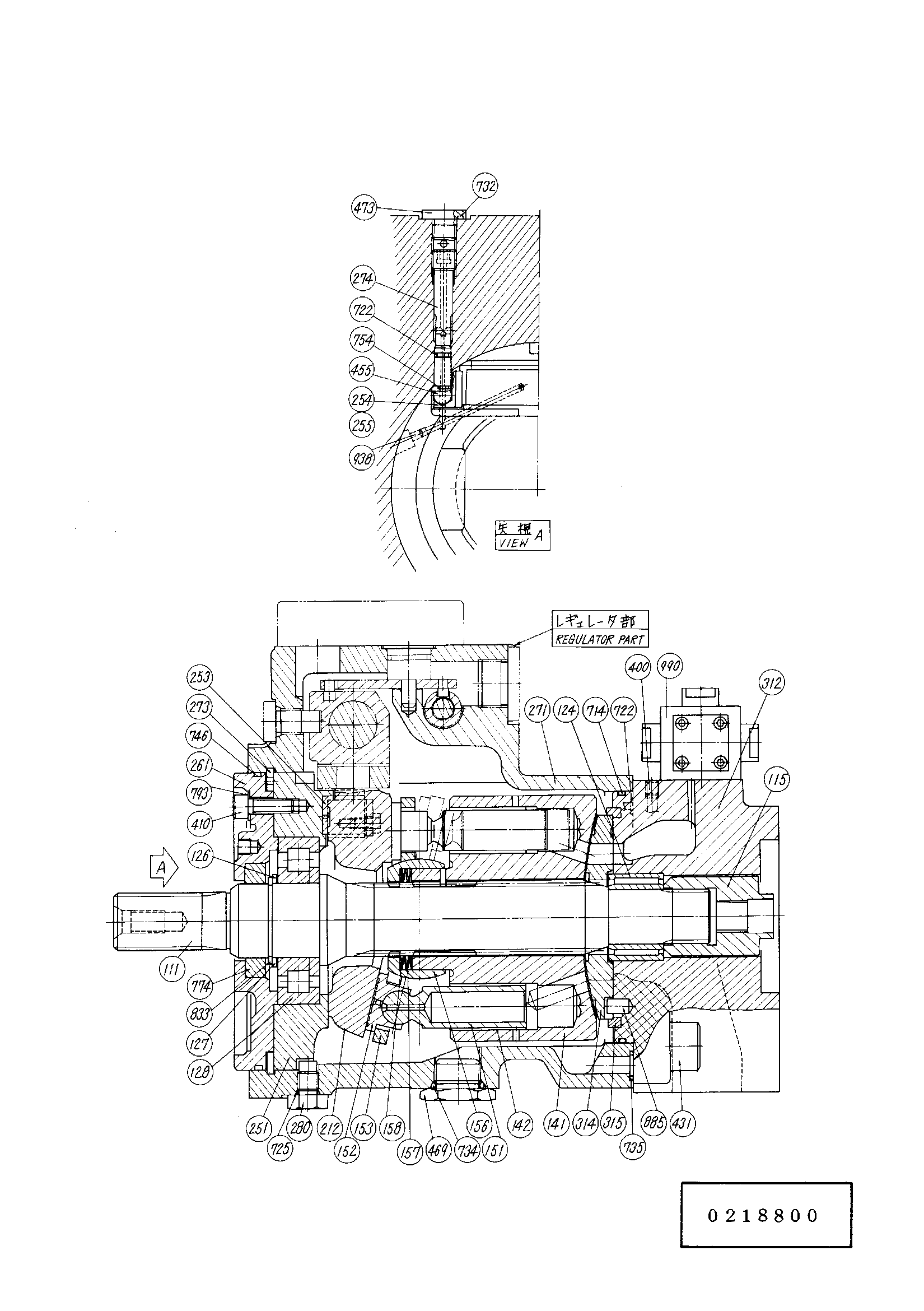

Заводская схема «Плунжер насос» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4137539 | Насос плунжер | ||
| 111 | 0218801 | Вал | |
| 115 | 0218802 | Муфта | |
| 123 | 0175205 | Роликовый подшипник | |
| 124 | 0175206 | Игольчатый подшипник | |
| 126 | 0175207 | Регулировочная шайба | |
| 127 | 0175208 | Проставка | |
| 157 | 0175213 | Пружина диск | |
| 158 | 0175214 | Регулировочная шайба | |
| 261 | 0175220 | Крышка | |
| 271 | 0218813 | Корпус | |
| 273 | 0175222 | Фиксатор | |
| 274 | 0218814 | Трубка | |
| 280 | 0218815 | Болт | |
| 315 | 0175228 | Кольцо направляющая | |
| 410 | 0218818 | Болт с внутренним шестигранником | |
| 431 | 0218819 | Болт с внутренним шестигранником | |
| 455 | 0218820 | Болт | |
| 469 | 0175233 | Пробка | |
| 473 | 0111535 | Пробка | |
| 490 | 0103302 | Пробка | |
| 714 | A811130 | Уплотнительное кольцо | |
| 722 | 4506406 | Уплотнительное кольцо | |
| 725 | 4506320 | Уплотнительное кольцо | |
| 732 | 4506416 | Уплотнительное кольцо | |
| 734 | 4506424 | Уплотнительное кольцо | |
| 735 | 4506412 | Уплотнительное кольцо | |
| 746 | 0100044 | Уплотнительное кольцо | |
| 754 | 4506403 | Уплотнительное кольцо | |
| 774 | 0175237 | Масляное уплотнение | |
| 793 | 0175238 | Уплотнительная шайба | |
| 833 | 0218821 | Кольцо | |
| 885 | 0175240 | Палец | |
| 938 | 0218822 | Пробка | |
| 990 | 0218823 | Клапан редукинг | |
| 1405 | 0218824 | Болт с внутренним шестигранником | |
| 1416 | 0102438 | Болт с внутренним шестигранником | |
| 1418 | M341040 | Болт с внутренним шестигранником | |
| 1436 | 0155617 | Болт с внутренним шестигранником | |
| 1468 | 0218825 | Пробка | |
| 1474 | 0218826 | Пробка | |
| 1490 | 0103302 | Пробка | |
| 1527 | 0218827 | Корпус | |
| 1531 | 0218828 | Рычаг | |
| 1532 | 0218829 | Поршень | |
| 1534 | 0218830 | Ограничитель | |
| 1535 | 0218831 | Ограничитель | |
| 1543 | 0218832 | Кольцо | |
| 1544 | 0218833 | Болт | |
| 1545 | 0218834 | Палец | |
| 1551 | 0218835 | Корпус | |
| 1553 | 0218836 | Крышка | |
| 1572 | 0218837 | Крышка | |
| 1615 | 0218838 | Рычаг | |
| 1617 | 0218839 | Палец | |
| 1620 | 0218840 | Палец | |
| 1655 | 0218844 | Пружина | |
| 1656 | 0218845 | Пружина | |
| 1661 | 0218846 | Золотник | |
| 1662 | 0218847 | Линер | |
| 1667 | 0218849 | Поршень | |
| 1669 | 0218850 | Поршень | |
| 1672 | 0218851 | Крышка | |
| 1702 | A811030 | Уплотнительное кольцо | |
| 1722 | 4506406 | Уплотнительное кольцо | |
| 1728 | 4506418 | Уплотнительное кольцо | |
| 1732 | 4506416 | Уплотнительное кольцо | |
| 1733 | 4506420 | Уплотнительное кольцо | |
| 1735 | 4506412 | Уплотнительное кольцо | |
| 1759 | 4509181 | Уплотнительное кольцо | |
| 1727 | 4509180 | Уплотнительное кольцо | |
| 1801 | 0100095 | Гайка | |
| 1810 | M581815 | Гайка | |
| 1924 | 0218852 | Винт | |
| 1926 | 0175262 | Винт | |
| 1927 | 0175281 | Винт | |
| 1963 | 0103528 | Стальной шарик |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
