Ход трубопроводы — HITACHI KH1000

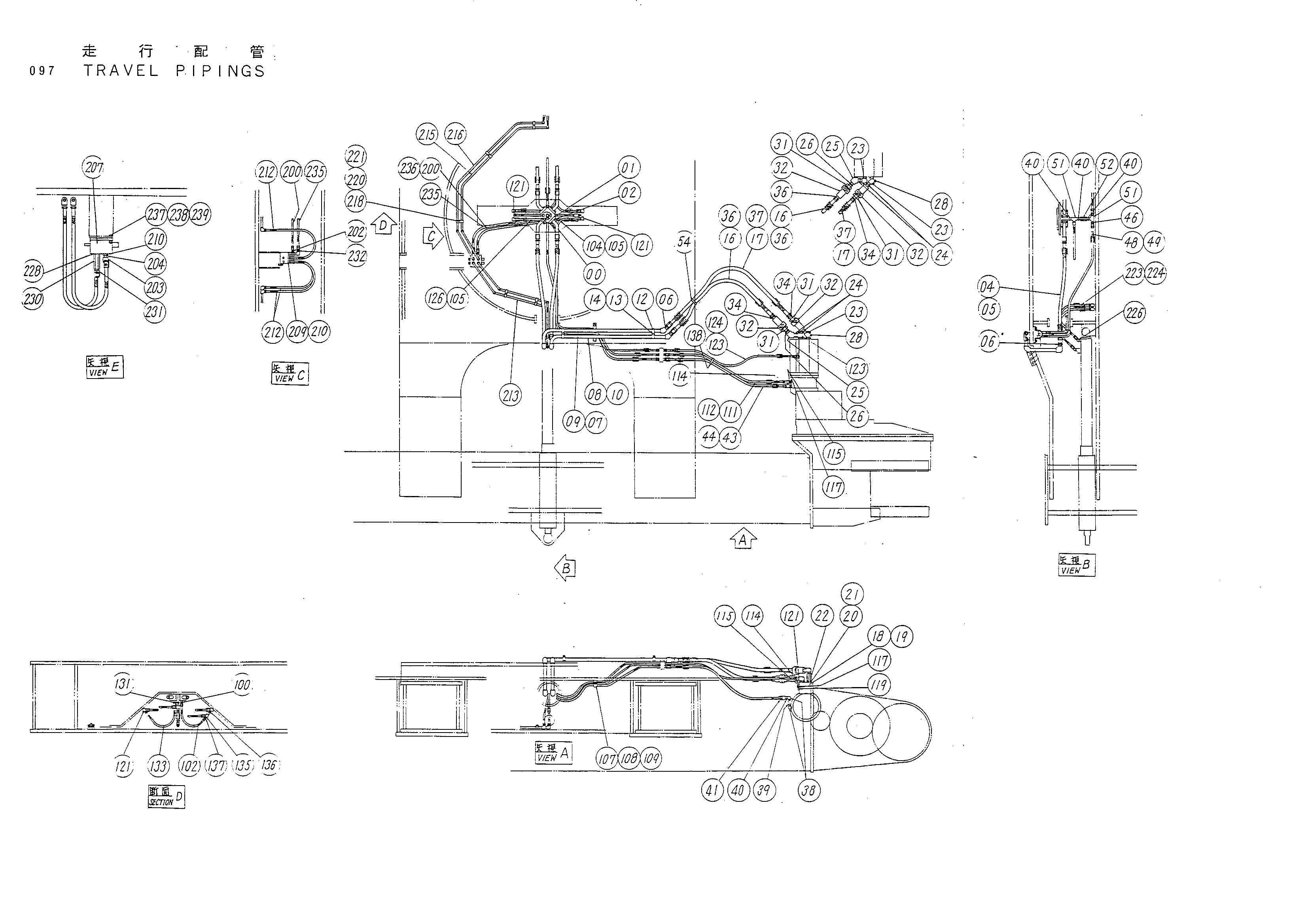

Заводская схема «Ход трубопроводы» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9716967 | Трубка | 4 |
| 01 | A811040 | Уплотнительное кольцо | 4 |
| 02 | M351236 | Болт с внутренним шестигранником | 16 |
| 04 | 4055330 | Шланг | 4 |
| 05 | 4044420 | Защитный кожух | 4 |
| 06 | 94-1305 | Адаптер | 8 |
| 07 | 9716968 | Трубка | 1 |
| 08 | 9716969 | Трубка | 1 |
| 09 | 9716971 | Трубка | 1 |
| 10 | 9716970 | Трубка | 1 |
| 12 | 4053599 | Хомут трубки | 4 |
| 13 | M211265 | Болт | 4 |
| 14 | A590912 | Пружинная шайба | 4 |
| 16 | 4138889 | Шланг | 2 |
| 17 | 4138890 | Шланг | 2 |
| 18 | 4118047 | Блок | 2 |
| 19 | A811035 | Уплотнительное кольцо | 4 |
| 20 | A590912 | Пружинная шайба | 16 |
| 21 | M341203 | Болт с внутренним шестигранником | 16 |
| 22 | 4118048 | Адаптер | 2 |
| 23 | 94-0634 | Угловой штуцер | 4 |
| 24 | 94-1905 | Адаптер | 4 |
| 25 | 94-0605 | Угловой штуцер | 2 |
| 26 | 94-1706 | Адаптер | 2 |
| 28 | 94-2011 | Пробка | 4 |
| 31 | 4141057 | Соединение селфсеал | 4 |
| 32 | 4141056 | Соединение селфсеал | 4 |
| 34 | 94-1605 | Переходник | 4 |
| 36 | 4072444 | Защитный кожух | 2 |
| 37 | 4055332 | Защитный кожух | 2 |
| 38 | 94-0632 | Угловой штуцер | 4 |
| 39 | 4038214 | Адаптер | 4 |
| 40 | 94-1703 | Адаптер | 5 |
| 41 | 4054613 | Клапан быстрый | 2 |
| 43 | 4055272 | Шланг | 2 |
| 44 | 4138896 | Защита шланга | 2 |
| 46 | 94-1303 | Адаптер | 6 |
| 48 | 4077409 | Шланг | 2 |
| 49 | 4138893 | Защита шланга | 2 |
| 51 | 94-0662 | Тройник | 2 |
| 52 | 4025581 | Обратный клапан | 1 |
| 54 | 4077322 | Лента | 2 |
| 100 | 94-1301 | Адаптер | 17 |
| 102 | 4055289 | Шланг | 1 |
| 104 | 4078642 | Шланг | 2 |
| 105 | 4138892 | Защита шланга | 4 |
| 107 | 4030756 | Хомут | 2 |
| 108 | M200813 | Болт | 4 |
| 109 | A590908 | Пружинная шайба | 4 |
| 111 | 4138886 | Шланг | 2 |
| 112 | 4138894 | Защита шланга | 2 |
| 114 | 4025602 | Муфта | 4 |
| 115 | 4025603 | Муфта | 4 |
| 116 | 4044883 | Хомут | 8 |
| 117 | 94-1701 | Адаптер | 4 |
| 119 | 94-0630 | Угловой штуцер | 2 |
| 121 | 94-1401 | Угловой штуцер | 2 |
| 123 | 4138891 | Шланг | 2 |
| 124 | 4138895 | Защита шланга | 2 |
| 126 | 4107147 | Шланг | 2 |
| 131 | 94-1302 | Адаптер | 1 |
| 133 | 4138887 | Шланг | 1 |
| 135 | 94-0661 | Тройник | 1 |
| 136 | 94-1901 | Адаптер | 1 |
| 137 | 94-1601 | Переходник | 1 |
| 138 | 4077322 | Лента | 6 |
| 200 | 4054835 | Шланг | 1 |
| 203 | 94-0616 | Угловой штуцер | 1 |
| 204 | 4138871 | Адаптер | 1 |
| 207 | 4137334 | Гидрораспределитель | 1 |
| 209 | 4042011 | Адаптер | 4 |
| 210 | 4509180 | Уплотнительное кольцо | 5 |
| 212 | 4138888 | Шланг | 4 |
| 213 | 9716994 | Трубка | 2 |
| 215 | 9716993 | Трубка | 1 |
| 216 | 9716992 | Трубка | 1 |
| 218 | 4053593 | Хомут трубки | 5 |
| 220 | M211040 | Болт | 5 |
| 221 | A590910 | Пружинная шайба | 5 |
| 223 | 4054832 | Шланг | 4 |
| 224 | 4044420 | Защитный кожух | 4 |
| 226 | 94-1502 | Угловой штуцер | 4 |
| 228 | 4506418 | Уплотнительное кольцо | 1 |
| 230 | 4138870 | Адаптер | 1 |
| 231 | 94-0632 | Угловой штуцер | 1 |
| 234 | 94-1403 | Угловой штуцер | 1 |
| 235 | 4057849 | Шланг | 1 |
| 236 | 4055312 | Зажим | 1 |
| 237 | M211030 | Болт | 3 |
| 238 | M581008 | Гайка | 3 |
| 239 | A590910 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
