Электромагнитный клапан — HITACHI KH1000

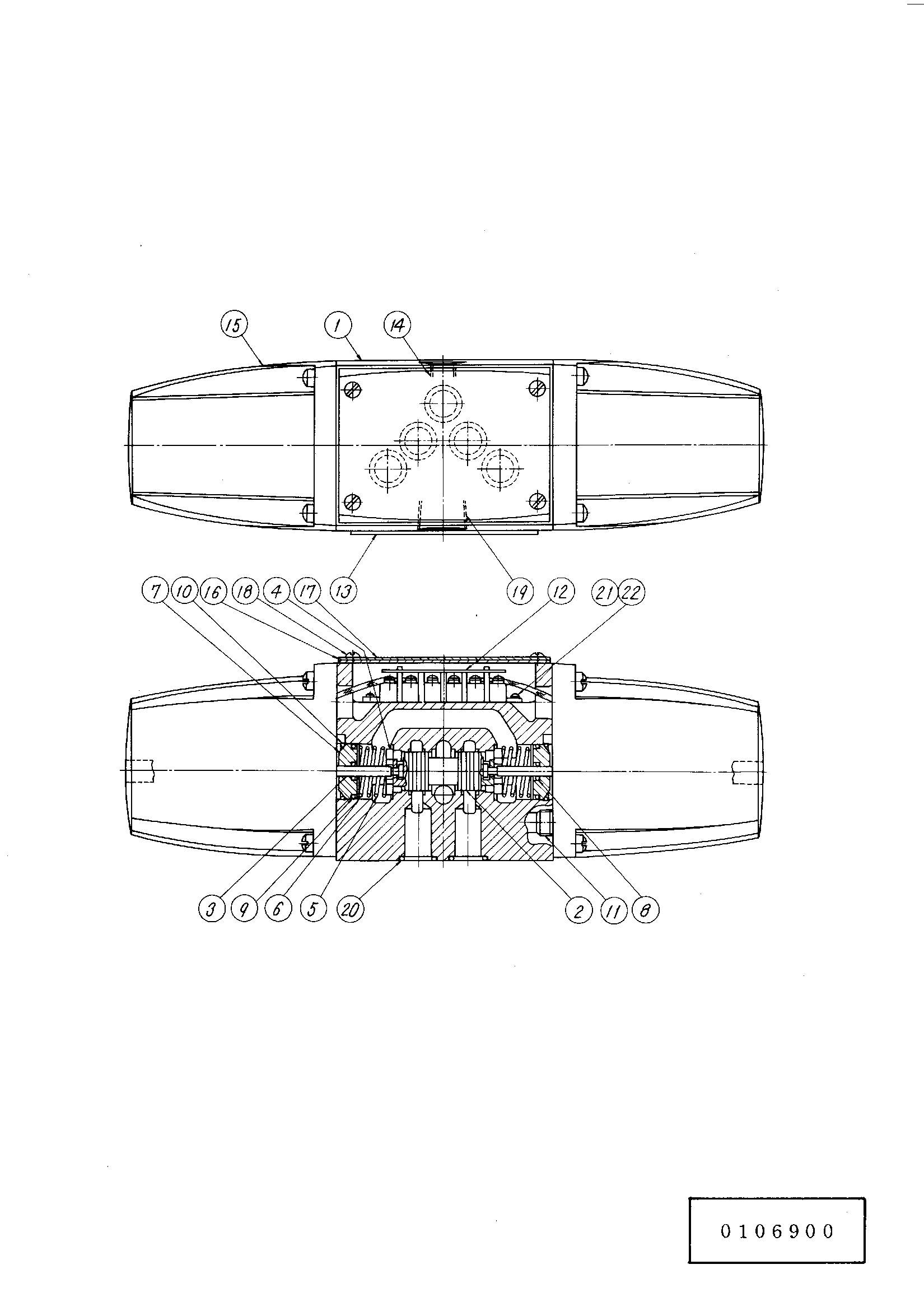

Заводская схема «Электромагнитный клапан» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4030730 | Клапан SOL | ||
| 1 | 0106901 | Корпус | |
| 2 | 0106902 | Золотник | |
| 3 | 0106903 | Палец | |
| 4 | 0106904 | Шайба | |
| 5 | 0106905 | Пружина | |
| 6 | 0106906 | Шайба | |
| 7 | 0106907 | Направляющая | |
| 8 | 4506404 | Уплотнительное кольцо | |
| 9 | 0106908 | Уплотнительное кольцо | |
| 10 | 0106909 | Кольцо | |
| 11 | 94-2010 | Пробка | |
| 12 | 0106910 | Клемма | |
| 13 | 0106911 | Пластина | |
| 14 | 94-2010 | Пробка | |
| 15 | 0106912 | Соленоид | |
| 16 | 0106913 | Прокладка | |
| 17 | 0106914 | Пластина | |
| 18 | 0106915 | Винт | |
| 19 | 94-2013 | Пробка | |
| 20 | 0106916 | Уплотнительное кольцо | |
| 21 | 0106917 | Винт | |
| 22 | 0106918 | Пружинная шайба |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
