Стрела угол индикатор — HITACHI KH1000

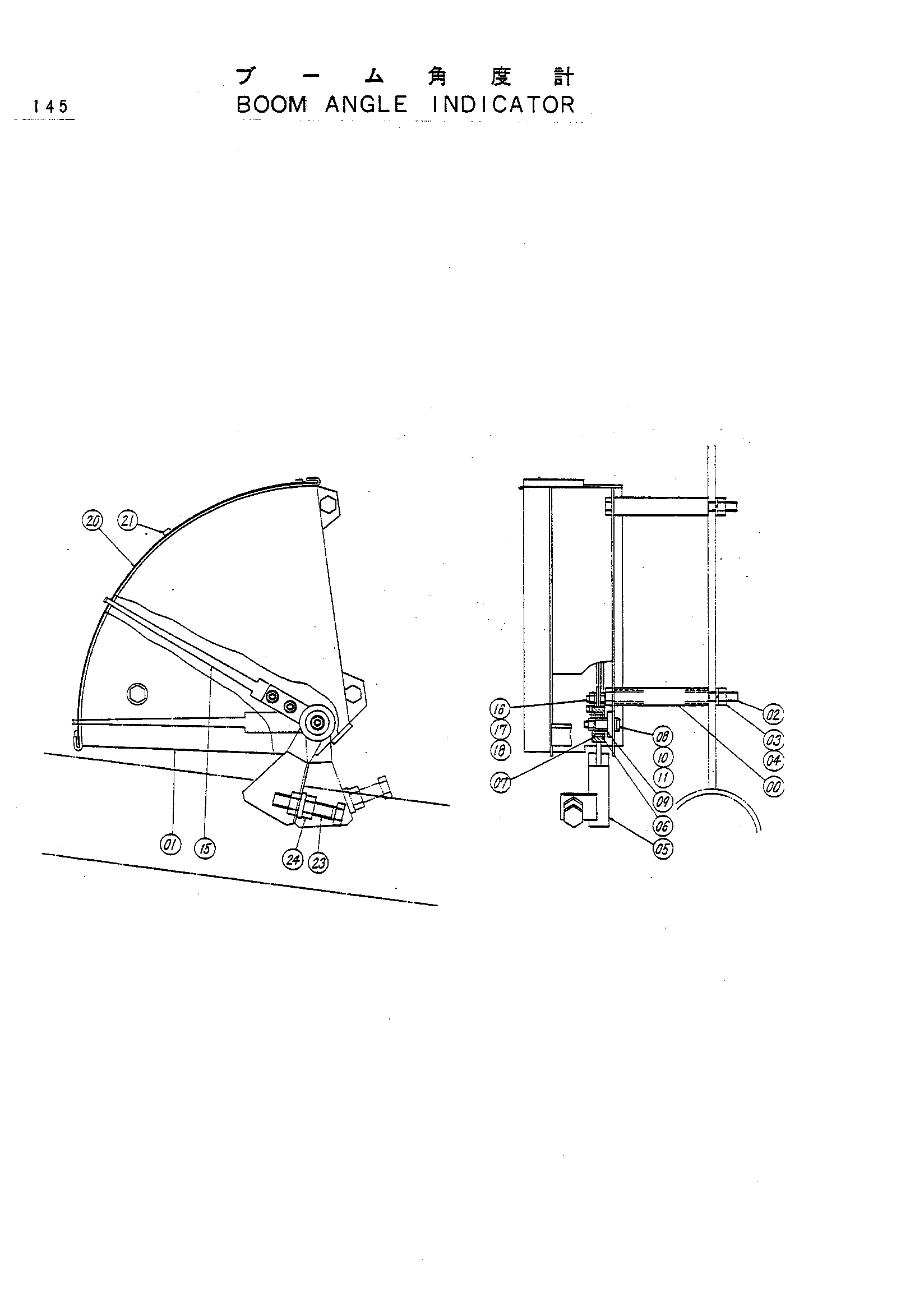

Заводская схема «Стрела угол индикатор» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4146475 | Проставка | 3 |
| 01 | 7013149 | Короб | 1 |
| 02 | M211204 | Болт | 3 |
| 03 | A590912 | Пружинная шайба | 3 |
| 04 | M581210 | Гайка | 3 |
| 05 | 8027190 | Груз | 1 |
| 06 | 942473 | Шариковый подшипник | 1 |
| 07 | 942474 | Кольцо | 1 |
| 08 | 434941 | Палец | 1 |
| 09 | 437814 | Проставка | 1 |
| 10 | M500807 | Гайка | 1 |
| 11 | A590108 | Шайба | 1 |
| 15 | 947817 | Поинтер | 1 |
| 16 | M200818 | Болт | 2 |
| 17 | M500807 | Гайка | 2 |
| 18 | A590108 | Шайба | 2 |
| 20 | 315193 | Информационная табличка | 1 |
| 21 | M430610 | Винт | 4 |
| 23 | M261680 | Болт | 1 |
| 24 | M581613 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
