Электрооборудование — HITACHI KH1000

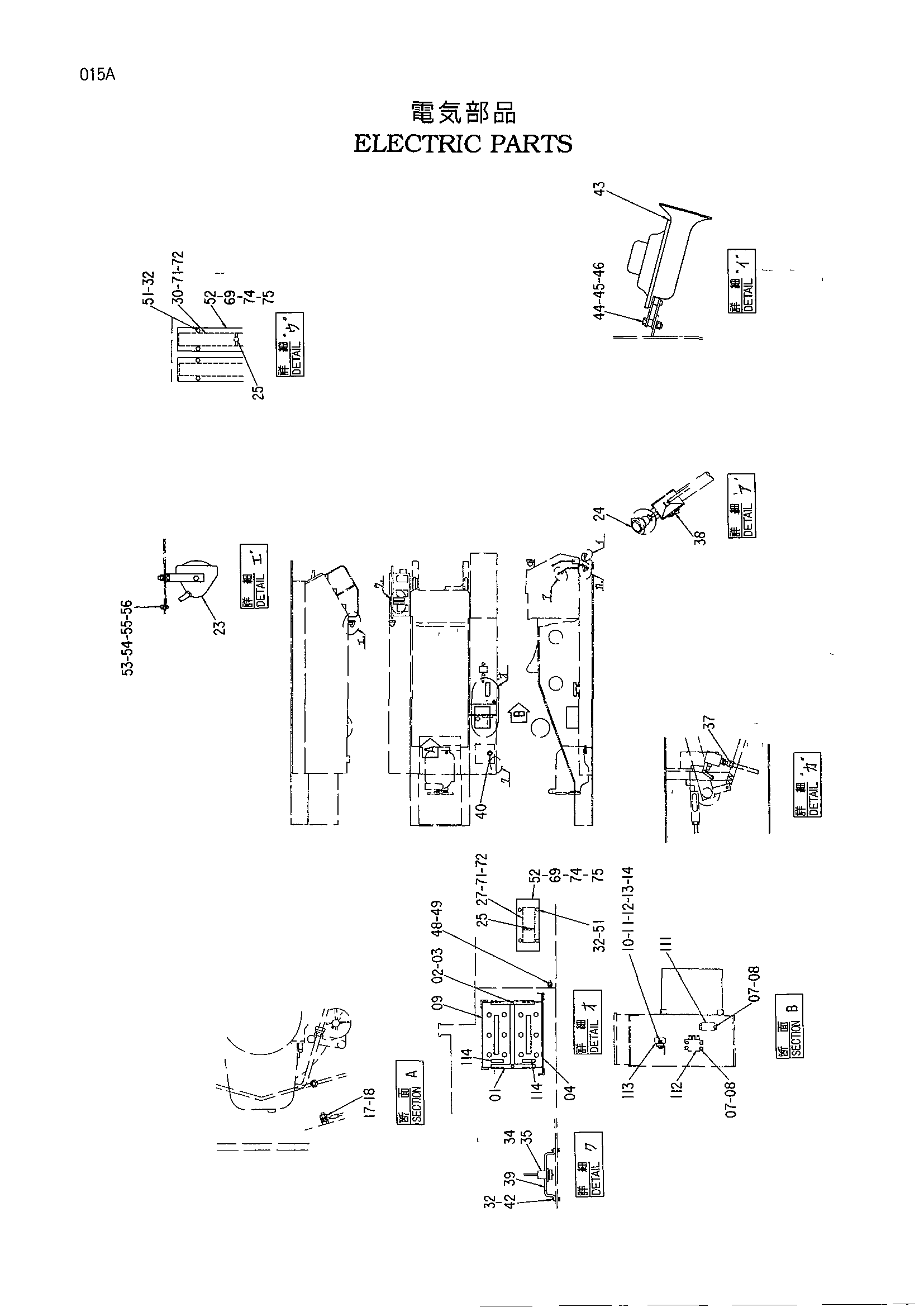

Заводская схема «Электрооборудование» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4011921 | Фиксатор | 2 |
| 02 | 4145330 | Болт | 2 |
| 03 | A590910 | Пружинная шайба | 2 |
| 04 | 4003984 | Воод | 1 |
| 07 | M200610 | Болт | 6 |
| 08 | A590906 | Пружинная шайба | 6 |
| 09 | 4192421 | Аккумулятор | 2 |
| 10 | M200828 | Болт | 2 |
| 11 | A590108 | Плоская шайба | 3 |
| 12 | A590908 | Пружинная шайба | 3 |
| 13 | M500807 | Гайка | 1 |
| 14 | M200822 | Болт | 1 |
| 17 | A590110 | Плоская шайба | 2 |
| 18 | M581008 | Гайка | 1 |
| 23 | 4151325 | Фара | 2 |
| 24 | 487086 | Выключатель пусхбут. | 1 |
| 25 | 4097511 | Диод | 21 |
| 27 | 3004781 | Клемма | 1 |
| 30 | 3006888 | Клемма 20P | 2 |
| 32 | A590906 | Пружинная шайба | 16 |
| 35 | M470308 | Винт | 3 |
| 37 | 4115218 | Разъём уплотнение | 2 |
| 38 | 4141268 | Выключатель | 1 |
| 39 | 4176981 | Кронштейн | 1 |
| 42 | J900614 | Болт | 4 |
| 43 | 4505524 | Звуковой сигнал | 1 |
| 44 | M200825 | Болт | 2 |
| 45 | M500807 | Гайка | 2 |
| 46 | A590908 | Пружинная шайба | 2 |
| 48 | M581008 | Гайка | 1 |
| 49 | A590910 | Пружинная шайба | 1 |
| 51 | M430613 | Винт | 8 |
| 52 | 3037845 | Крышка | 3 |
| 53 | M430513 | Винт | 1 |
| 54 | A590905 | Пружинная шайба | 1 |
| 55 | A590105 | Плоская шайба | 1 |
| 56 | M500504 | Гайка | 1 |
| 69 | 9727311 | Кронштейн | 3 |
| 71 | M430410 | Винт | 6 |
| 72 | A590904 | Пружинная шайба | 6 |
| 74 | J901020 | Болт | 6 |
| 75 | A590910 | Пружинная шайба | 6 |
| 111 | 4515086 | Регулятор | 1 |
| 112 | 4515085 | Реле | 1 |
| 113 | 4031771 | Реле аккумулятор | 1 |
| 114 | 4159053 | Информационная табличка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
