Аккелератор рукоятка — HITACHI KH1000

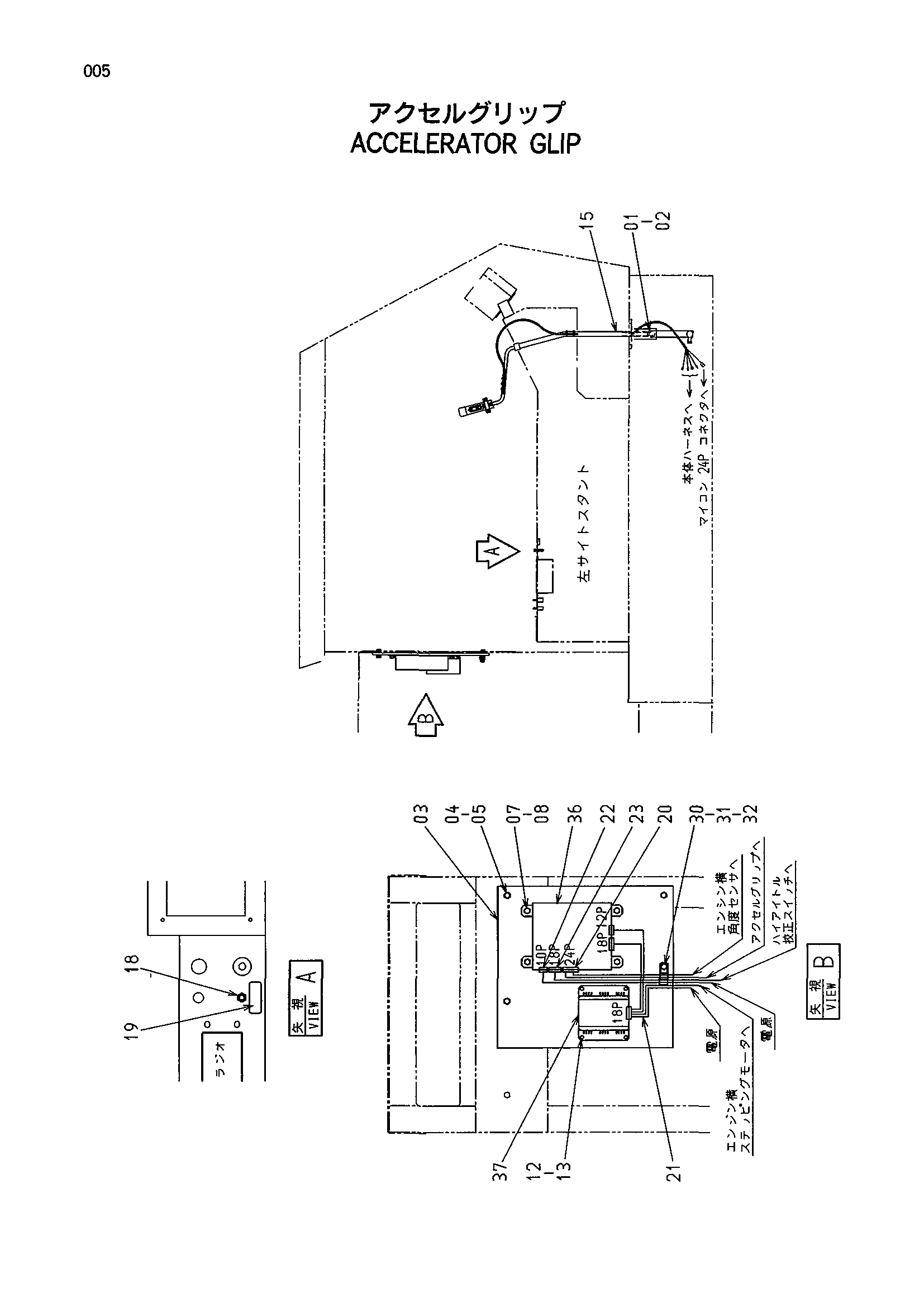

Заводская схема «Аккелератор рукоятка» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4075781 | Втулка | 2 |
| 02 | A765036 | Шплинт | 1 |
| 03 | 7032934 | Кронштейн | 1 |
| 04 | J901030 | Болт | 3 |
| 05 | A590910 | Пружинная шайба | 3 |
| 07 | J901016 | Болт | 4 |
| 08 | A590910 | Пружинная шайба | 4 |
| 12 | J900616 | Болт | 4 |
| 13 | A590906 | Пружинная шайба | 4 |
| 15 | 9159290 | Рычаг выключатель | 1 |
| 18 | 4322325 | Выключатель | 1 |
| 19 | 4383408 | Информационная табличка | 1 |
| 20 | 3078797 | Жгут проводов | 1 |
| 21 | 3078796 | Жгут проводов | 1 |
| 22 | 4383327 | Жгут проводов | 1 |
| 23 | 4383326 | Жгут проводов | 1 |
| 30 | 4190282 | Зажим | 1 |
| 31 | J901016 | Болт | 1 |
| 32 | A590910 | Пружинная шайба | 1 |
| 36 | 9149852 | Контроллер | 1 |
| 37 | 9149854 | Контроллер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
