Бортовой редуктор — HITACHI KH1000

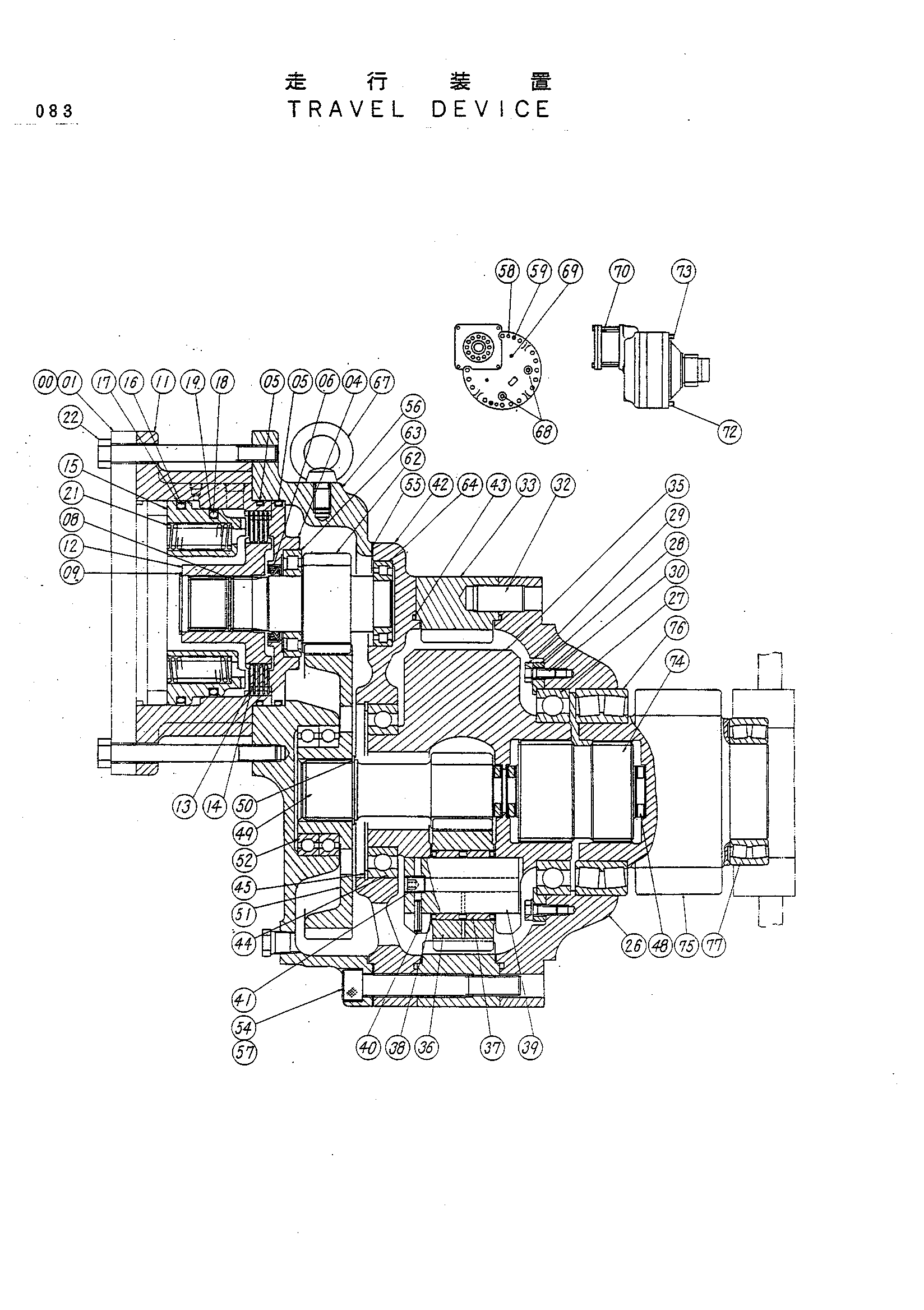

Заводская схема «Бортовой редуктор» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4096343	Гидромотор плунжер	1
01	4096344	Гидромотор плунжер	1
04	3009546	Фиксатор	2
05	A810230	Уплотнительное кольцо	4
06	4037462	Масляное уплотнение	2
08	4039772	Стопорное кольцо	2
09	4033355	Проставка	4
11	1001958	Корпус	2
12	3009545	Муфта	2
13	4068238	Пластина	10
14	4068239	Пластина фрикционный	8
15	2006544	Поршень	2
16	4062814	Уплотнительное кольцо	2
17	4062823	Уплотнение кольцо	2
18	4027429	Уплотнительное кольцо	2
19	4062824	Уплотнение кольцо	2
21	4062811	Пружина	24
22	4062931	Болт	8
24	94-2005	Пробка	8
26	1001857	Крышка	2
27	4061105	Шариковый подшипник	2
28	4061106	Фиксатор подшипник.	2
29	X4847	Стопорная шайба	12
30	M211228	Болт	24
32	4019437	Установочный штифт	4
33	2003669	Коронная шестерня	2
35	1001856	Водило	2
36	2002276	Шестерня	6
37	4036165	Игольчатый подшипник	6
38	4036166	Шайба	12
39	4037777	Мост	6
40	4504781	Пружинный штифт	6
41	4047734	Установочный винт	6
42	1001858	Пластина	2
43	4036169	Уплотнительное кольцо	4
44	923912	Шариковый подшипник	2
45	4061107	Стопорное кольцо	2
48	4044930	Шайба	6
49	3005088	Вал	2
50	991349	Стопорное кольцо	2
51	3025014	Шестерня	2
52	959228	Шариковый подшипник	4
54	4063840	Болт с внутренним шестигранником	4
55	2002282	Прокладка	2
56	0000063	Крышка	2
57	M352405	Болт с внутренним шестигранником	8
58	J402063	Установочный штифт	4
59	4064415	Пробка	4
62	3025013	Ведущая шестерня	2
63	4070857	Роликовый подшипник	2
64	4036163	Роликовый подшипник	2
67	4027471	Болт проушина	2
68	94-2005	Пробка	4
69	94-2002	Пробка	4
70	J75281	Пробка	2
72	4064359	Установочный штифт	4
73	4022559	Болт с внутренним шестигранником	20
74	3009280	Вал	2
75	3025015	Ведущая шестерня	2
76	4061109	Подшипник. спх.рол.	2
77	4061110	Роликовый подшипник	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
