Рама — HITACHI KH1000

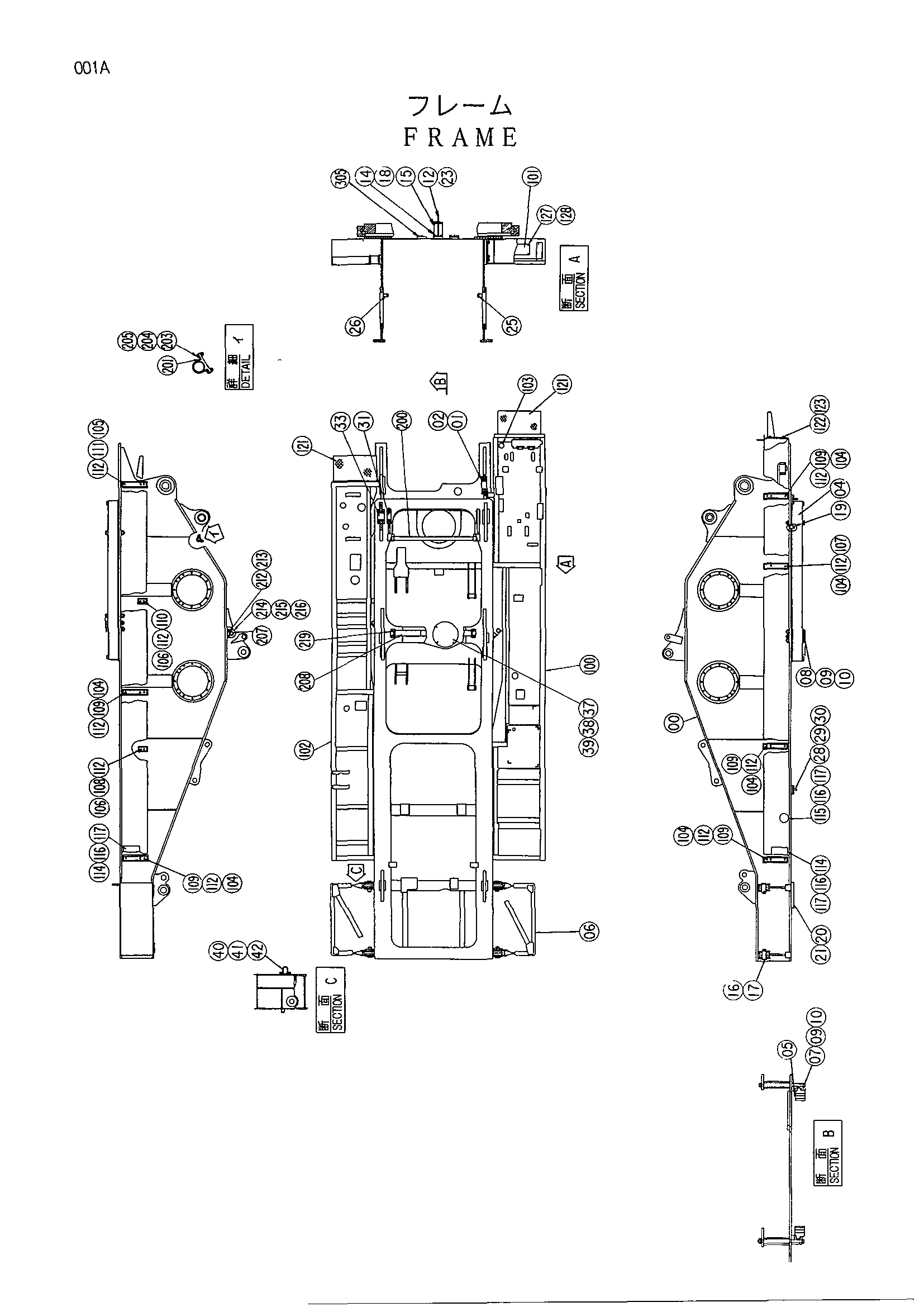

Заводская схема «Рама» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5001805 | Рама основной | 1 |
| 01 | 4044614 | Втулка | 2 |
| 02 | 4047822 | Стопорное кольцо | 4 |
| 04 | 4181664 | Подшипник. поворот | 1 |
| 05 | 4180374 | Болт | 60 |
| 06 | 6005853 | Кронштейн | 2 |
| 07 | 4180375 | Болт | 27 |
| 08 | J833622 | Болт | 8 |
| 09 | M513629 | Гайка | 35 |
| 10 | 4114410 | Шайба | 35 |
| 12 | 4140976 | Палец | 1 |
| 14 | J901230 | Болт | 4 |
| 15 | 8061345 | Кронштейн | 1 |
| 16 | 4140523 | Палец | 4 |
| 17 | A761080 | Шплинт | 4 |
| 18 | A590912 | Пружинная шайба | 4 |
| 19 | 4097431 | Палец | 2 |
| 20 | 4160929 | Пластина | 2 |
| 21 | M342040 | Болт с внутренним шестигранником | 6 |
| 23 | 4022700 | Стопорный палец | 1 |
| 25 | 4140875 | Палец | 4 |
| 26 | 9717326 | Палец | 4 |
| 28 | 9719211 | Кольцо | 4 |
| 29 | M212050 | Болт | 16 |
| 30 | A590920 | Пружинная шайба | 16 |
| 31 | 4183994 | Втулка | 2 |
| 33 | 4183993 | Втулка | 2 |
| 37 | 4204354 | Пластина | 1 |
| 38 | J901630 | Болт | 4 |
| 39 | A590916 | Пружинная шайба | 4 |
| 40 | 9727379 | Кронштейн | 1 |
| 41 | J901020 | Болт | 2 |
| 42 | A590910 | Пружинная шайба | 2 |
| 100 | 5001532 | Платформа кабина | 1 |
| 101 | 4156627 | Крышка | 1 |
| 102 | 5001392 | Платформа клапан | 1 |
| 103 | 4087462 | Резиновая втулка | 1 |
| 104 | 4140876 | Регулировочная шайба | 8 |
| 105 | 4140877 | Регулировочная шайба | 2 |
| 106 | 4140878 | Регулировочная шайба | 6 |
| 107 | M211645 | Болт | 3 |
| 108 | M211603 | Болт | 2 |
| 109 | M211604 | Болт | 15 |
| 110 | M211605 | Болт | 2 |
| 111 | M211606 | Болт | 3 |
| 112 | A590916 | Пружинная шайба | 25 |
| 114 | 4108942 | Крышка | 2 |
| 115 | 4140879 | Пластина | 1 |
| 116 | M200813 | Болт | 10 |
| 117 | A590908 | Пружинная шайба | 10 |
| 121 | 8025625 | Ступень | 2 |
| 122 | M211225 | Болт | 8 |
| 123 | A590912 | Пружинная шайба | 8 |
| 127 | M200610 | Болт | 4 |
| 128 | A590906 | Пружинная шайба | 4 |
| 200 | 4143197 | Мост | 1 |
| 201 | 4053865 | Хомут трубки | 2 |
| 203 | M211025 | Болт | 4 |
| 204 | A590910 | Пружинная шайба | 4 |
| 205 | M581008 | Гайка | 4 |
| 207 | 4143199 | Мост | 1 |
| 208 | 4139509 | Ролик | 3 |
| 209 | 4143198 | Кронштейн | 2 |
| 212 | J901640 | Болт | 4 |
| 213 | A590916 | Пружинная шайба | 4 |
| 214 | X4246 | Стопорная пластина | 2 |
| 215 | J901220 | Болт | 4 |
| 216 | A590912 | Пружинная шайба | 4 |
| 305 | J901020 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
