Каталог запчастей HITACHI
Кабина — HITACHI KH1000

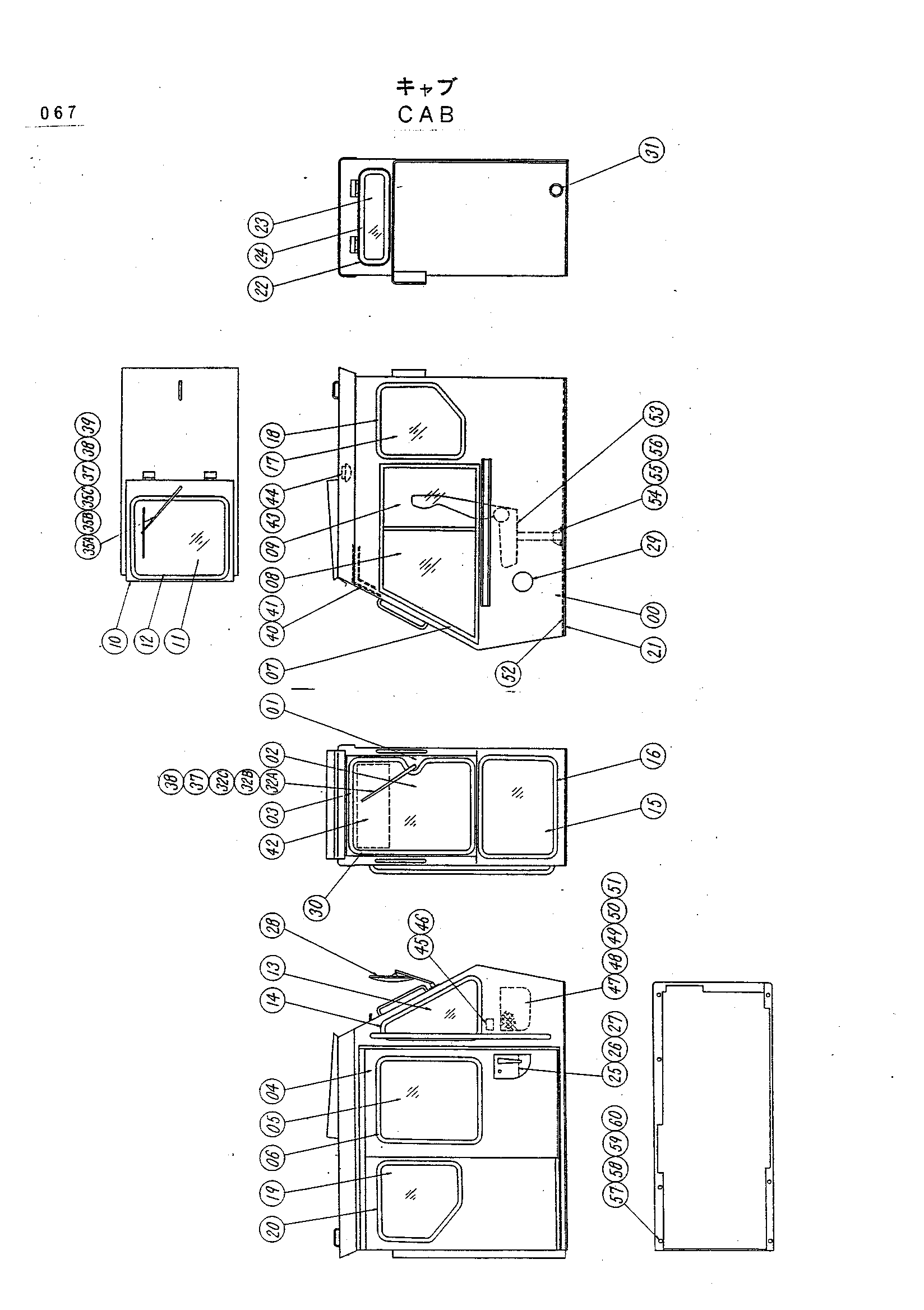

Заводская схема «Кабина» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 1007333 | Кабина корпус | 1 |
| 01 | 4127002 | Окно | 1 |
| 02 | 4127003 | Стекло | 1 |
| 03 | 4503185 | Манжета окно | 1 |
| 04 | 4126982 | Дверь | 1 |
| 05 | 4126990 | Стекло | 1 |
| 06 | 4503184 | Х-руббер | 1 |
| 07 | 4126999 | Окно | 1 |
| 08 | 3014156 | Стекло | 1 |
| 09 | 3014157 | Грасс | 1 |
| 10 | 4126972 | Окно | 1 |
| 11 | 3009929 | Стекло | 1 |
| 12 | 4064385 | Резиновая прокладка | 1 |
| 13 | 3009930 | Стекло | 1 |
| 14 | 4064384 | Резиновая прокладка | 1 |
| 15 | 3009931 | Стекло | 1 |
| 16 | 4064383 | Резиновая прокладка | 1 |
| 17 | 3014158 | Стекло | 1 |
| 18 | 4086403 | Резиновая прокладка | 1 |
| 19 | 3014159 | Стекло | 1 |
| 20 | 4086404 | Резиновая прокладка | 1 |
| 21 | 2011955 | Коврик пола | 1 |
| 22 | 4109953 | Окно | 1 |
| 23 | 4109951 | Стекло | 1 |
| 24 | 4504499 | Х-руббер | 1 |
| 25 | 4127407 | Замок двери | 1 |
| 26 | 4127408 | Рукоятка | 1 |
| 27 | 4127409 | Рукоятка | 1 |
| 28 | 4127001 | Зеркало | 1 |
| 29 | 4038615 | Резиновая прокладка | 1 |
| 30 | 4127326 | Резиновая прокладка | 1 |
| 31 | 4038615 | Резиновая прокладка | 1 |
| 32 | 4082873 | Стеклоочиститель в сборе | 1 |
| 32A | 4082874 | Гидромотор | 1 |
| 32B | 4082875 | Рукоять | 1 |
| 32C | 4049418 | Щётка стеклоочистителя | 2 |
| 35 | 4127386 | Стеклоочиститель в сборе | 1 |
| 35A | 4127387 | Гидромотор стеклоочиститель | 1 |
| 35B | 4049417 | Рычаг стеклоочистителя | 1 |
| 35C | 4049418 | Щётка стеклоочистителя | 1 |
| 37 | M430616 | Винт | 6 |
| 38 | A590906 | Пружинная шайба | 6 |
| 39 | M500605 | Гайка | 6 |
| 40 | 4127000 | Направляющая | 1 |
| 41 | 4126971 | Кабина | 1 |
| 42 | 4024727 | Сунвисор | 1 |
| 43 | 3009961 | Фонарь | 1 |
| 44 | 4064543 | Фонарь | 1 |
| 45 | 3014211 | Асхтрай | 1 |
| 46 | M470406 | Винт | 3 |
| 47 | 4507582 | Поккет | 1 |
| 48 | 4507583 | Направляющая | 1 |
| 49 | M430413 | Винт | 4 |
| 50 | A590904 | Пружинная шайба | 4 |
| 51 | M500403 | Гайка | 4 |
| 52 | 2017626 | Коврик пола | 1 |
| 53 | 4054022 | Сиденье | 1 |
| 54 | M211025 | Болт | 4 |
| 55 | A590910 | Пружинная шайба | 4 |
| 56 | A590110 | Шайба | 4 |
| 57 | M211236 | Болт | 7 |
| 58 | A590912 | Пружинная шайба | 7 |
| 59 | A590112 | Шайба | 7 |
| 60 | M581210 | Гайка | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
