Нижний стрела — HITACHI KH1000

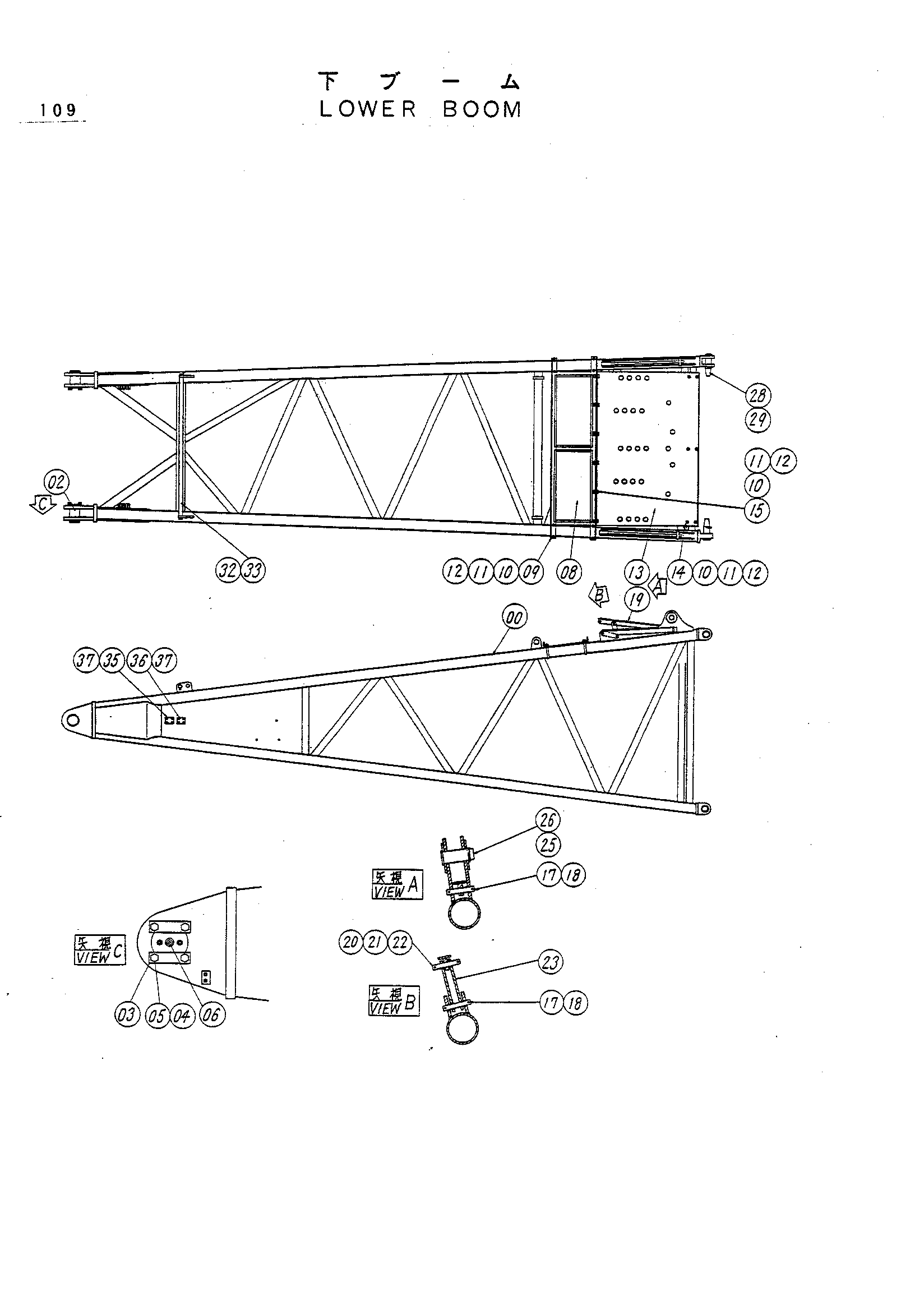

Заводская схема «Нижний стрела» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9047444 | Стрела нижний в сборе | 1 | |
| 00 | 5001349 | Стрела нижний | 1 |
| 02 | 3031892 | Мост | 2 |
| 03 | X4249 | Стопорная пластина | 4 |
| 04 | M212036 | Болт | 8 |
| 05 | A590920 | Пружинная шайба | 8 |
| 06 | J75481 | Штуцер | 2 |
| 08 | 9717013 | Защитный кожух | 1 |
| 09 | 4138998 | U-образный болт | 4 |
| 10 | M581008 | Гайка | 20 |
| 11 | A590910 | Пружинная шайба | 20 |
| 12 | A590110 | Шайба | 14 |
| 13 | 4138997 | Защитный кожух | 1 |
| 14 | 4138661 | U-образный болт | 3 |
| 15 | M211025 | Болт | 6 |
| 17 | 4168990 | Палец | 4 |
| 18 | A764050 | Шплинт | 8 |
| 19 | 9717012 | Рычаг | 2 |
| 20 | 4138996 | Палец | 2 |
| 21 | A768045 | Шплинт | 2 |
| 22 | 947404 | Палец кольцо | 2 |
| 23 | 9717011 | Тяга | 2 |
| 25 | 4138994 | Палец | 2 |
| 26 | 3002554 | Стопорный палец | 2 |
| 28 | 4048095 | Палец | 4 |
| 29 | 3006890 | Стопорный палец | 4 |
| 32 | 4138995 | Трубка | 1 |
| 33 | A761080 | Шплинт | 2 |
| 35 | 457517 | Информационная табличка | 1 |
| 36 | 4053262 | Информационная табличка | 1 |
| 37 | M492564 | Приводной винт | 8 |
| 39 | 4121859 | Ленточный зажим | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
