Масляный гидроцилиндр — HITACHI KH1000

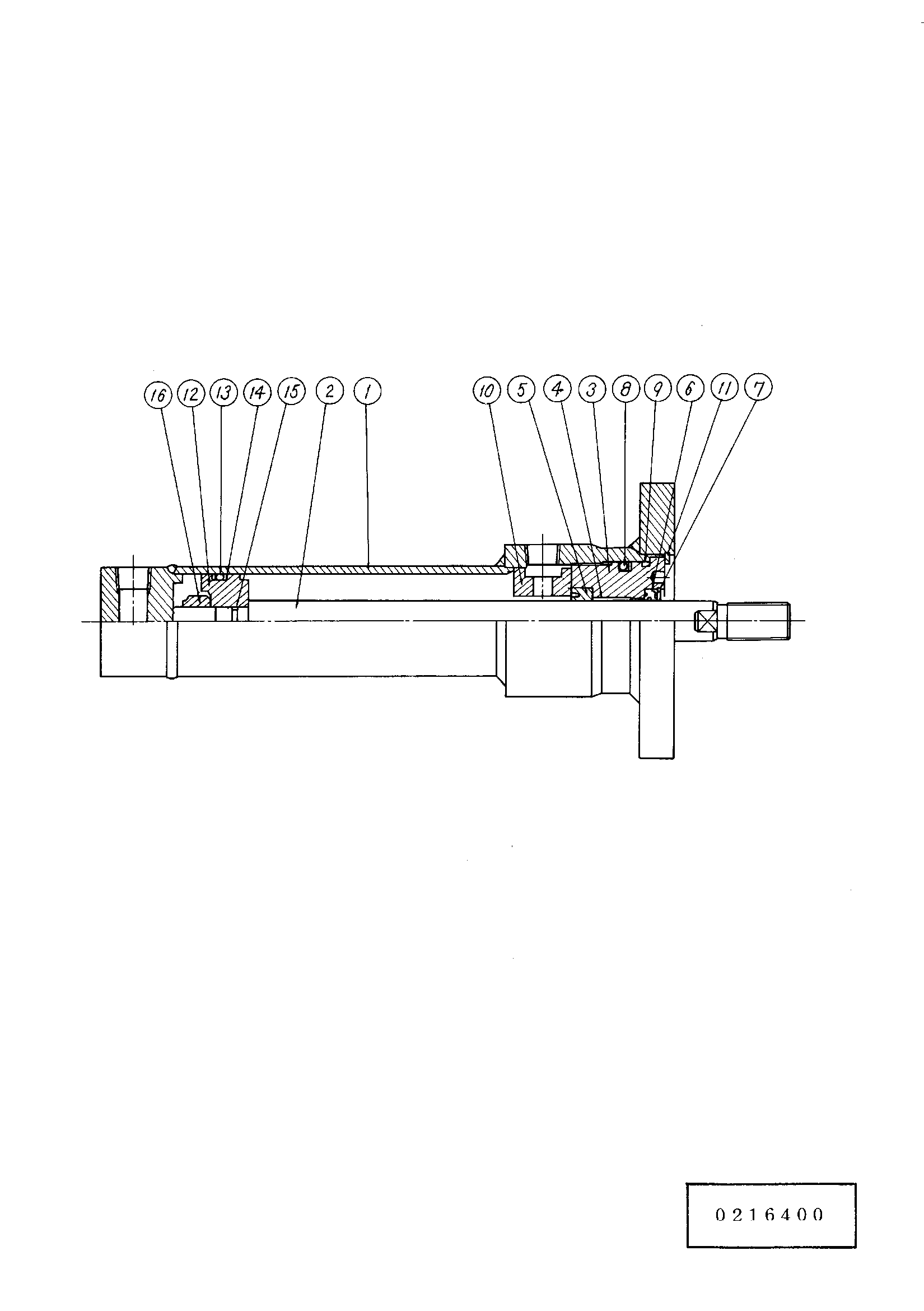

Заводская схема «Масляный гидроцилиндр» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4138437 | Гидроцилиндр. масляный | ||
| 1 | 0216401 | Труба гидроцилиндра | |
| 2 | 0216402 | Шток поршня | |
| 3 | 0216403 | Головка гидроцилиндра | |
| 4 | 0216404 | Втулка | |
| 5 | 0216405 | У-ринг | |
| 6 | 0216406 | Грязесъёмное кольцо | |
| 7 | 0216407 | Стопорное кольцо | |
| 8 | 4506147 | Уплотнительное кольцо | |
| 9 | 4038875 | Уплотнительное кольцо | |
| 10 | 0216408 | Проставка | |
| 11 | 991725 | Стопорное кольцо | |
| 12 | 0216409 | Поршень | |
| 13 | 4506935 | Уплотнительное кольцо | |
| 14 | 0216410 | Опорное кольцо | |
| 15 | 4514013 | Уплотнительное кольцо | |
| 16 | 4043283 | U-образная гайка |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
