Барабан ротатион индикатор — HITACHI KH1000

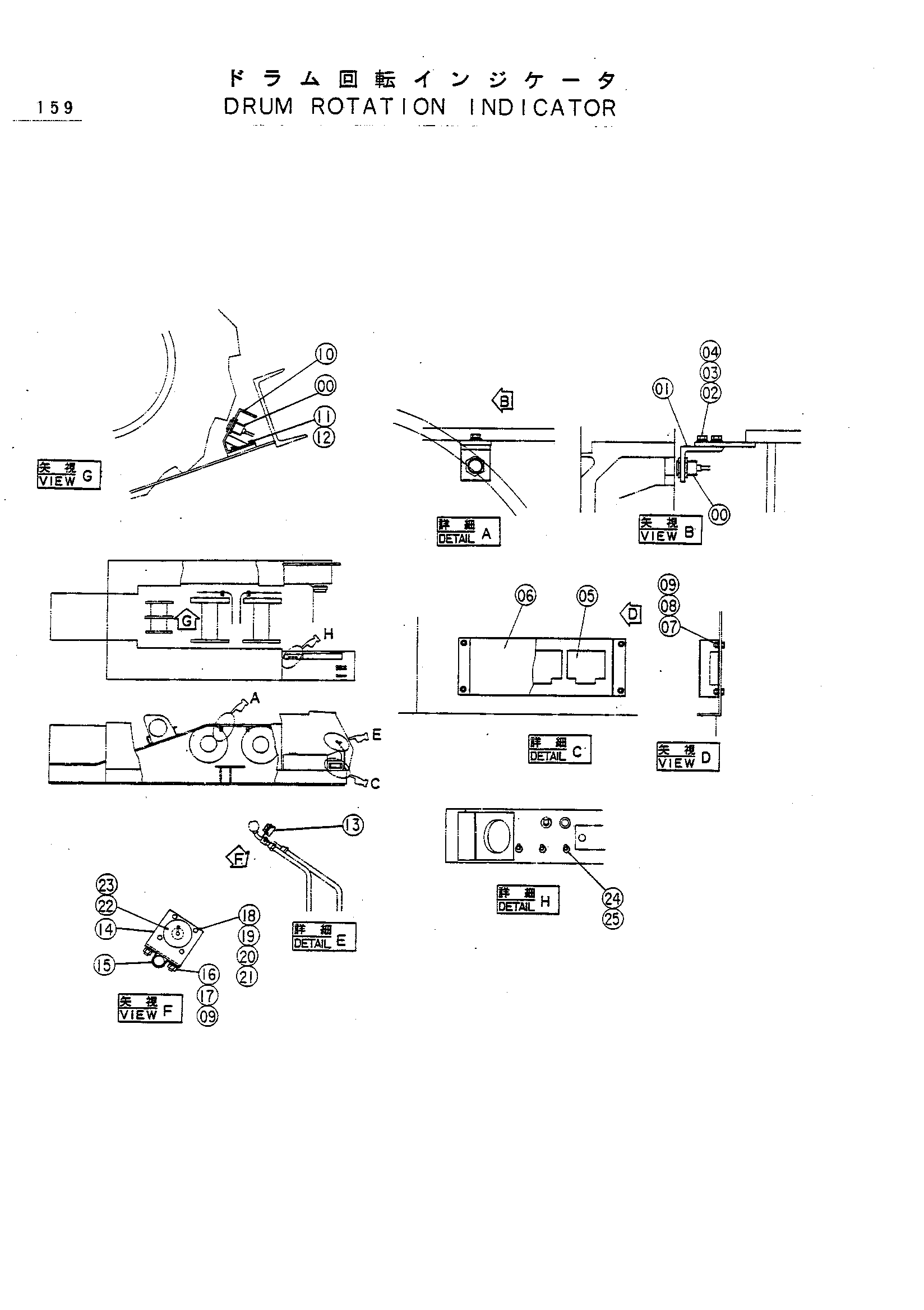

Заводская схема «Барабан ротатион индикатор» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4191785 | Выключатель | 3 |
| 01 | 4195549 | Кронштейн | 2 |
| 02 | J901022 | Болт | 4 |
| 03 | A590910 | Пружинная шайба | 4 |
| 04 | A590110 | Шайба | 4 |
| 05 | 4193353 | Дривер блок | 3 |
| 06 | 4193354 | Короб | 1 |
| 07 | J900614 | Болт | 4 |
| 08 | A590906 | Пружинная шайба | 4 |
| 09 | M500605 | Гайка | 10 |
| 10 | 8035560 | Кронштейн | 1 |
| 11 | J900620 | Болт | 4 |
| 12 | A590906 | Пружинная шайба | 4 |
| 13 | 4193230 | Мотер | 3 |
| 14 | 4193352 | Кронштейн | 3 |
| 15 | 9726090 | Кронштейн | 3 |
| 16 | J900612 | Болт | 6 |
| 17 | A590906 | Пружинная шайба | 6 |
| 18 | M430308 | Винт | 12 |
| 19 | A590103 | Шайба | 12 |
| 20 | A590903 | Пружинная шайба | 12 |
| 21 | M500303 | Гайка | 12 |
| 22 | 4196390 | Пластина | 3 |
| 23 | M430310 | Винт | 3 |
| 24 | 4132280 | Выключатель | 3 |
| 25 | 4042098 | Колпачок | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
