Джакк UP клапан трубопроводы — HITACHI KH1000

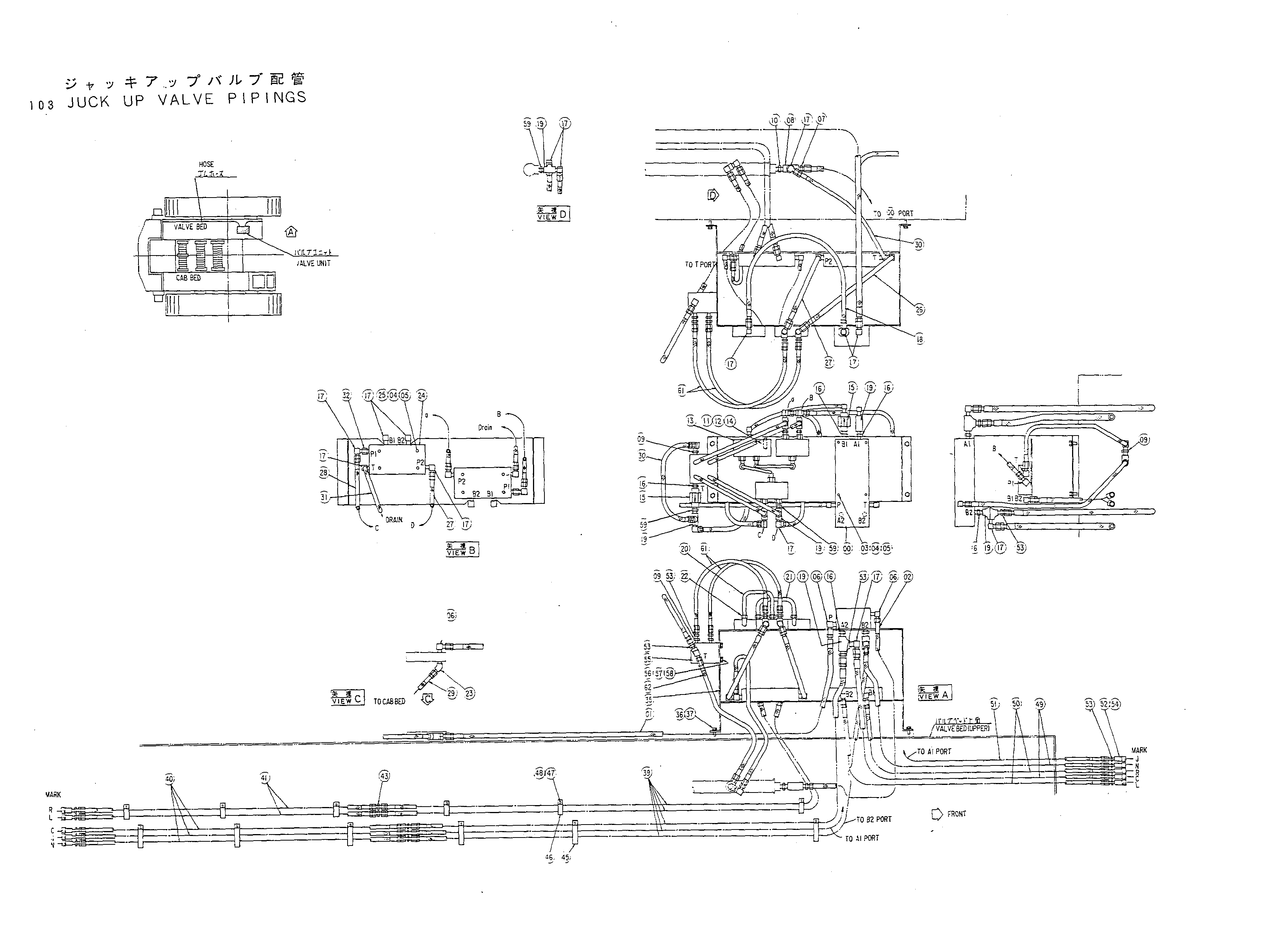

Заводская схема «Джакк UP клапан трубопроводы» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4143211	Клапан	1
01	4143114	Шланг	1
02	4124803	Нейлоновый шланг	1
03	M341080	Болт с внутренним шестигранником	4
04	A590910	Пружинная шайба	12
05	M581008	Гайка	12
06	94-1402	Угловой штуцер	3
07	94-1302	Адаптер	1
08	94-0661	Тройник	1
09	94-1601	Переходник	6
10	94-1702	Адаптер	1
11	M200856	Болт	9
12	A590908	Пружинная шайба	9
13	4090240	Флов-дивидер	3
14	M500807	Гайка	9
15	4071517	Обратный клапан	2
16	94-1901	Адаптер	5
17	94-1401	Угловой штуцер	24
18	4055106	Шланг	1
19	94-0660	Тройник	9
20	4146137	Трубка	1
21	4146138	Трубка	1
22	4045430	Штуцер трубки	4
23	94-1502	Угловой штуцер	1
24	4092687	Клапан	2
25	M341056	Болт с внутренним шестигранником	8
26	4143108	Шланг	1
27	4067532	Шланг	2
28	4143107	Шланг	1
29	4060986	Шланг	1
30	4098900	Нейлоновый шланг	2
31	4098901	Нейлоновый шланг	1
32	4015427	Адаптер	2
35	8026911	Стойка	1
36	M211020	Болт	4
37	A590910	Пружинная шайба	4
39	4143112	Шланг	5
40	4156472	Шланг	3
41	4156471	Шланг	2
43	4078282	Адаптер	5
45	4000876	Зажим трубка	6
46	4000868	Зажим трубка	6
47	M430610	Винт	12
48	A590906	Пружинная шайба	12
49	4143109	Шланг	2
50	4028558	Шланг	2
51	4143110	Шланг	1
52	4044883	Хомут	10
53	94-1301	Адаптер	22
54	4025602	Муфта	10
55	4160926	Клапан	1
56	J900820	Болт	2
57	A590908	Пружинная шайба	2
58	A590108	Шайба	2
59	94-1701	Адаптер	6
61	4158108	Шланг	4
62	4043584	Нейлоновый шланг	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
