Гусеничная рама — HITACHI KH1000

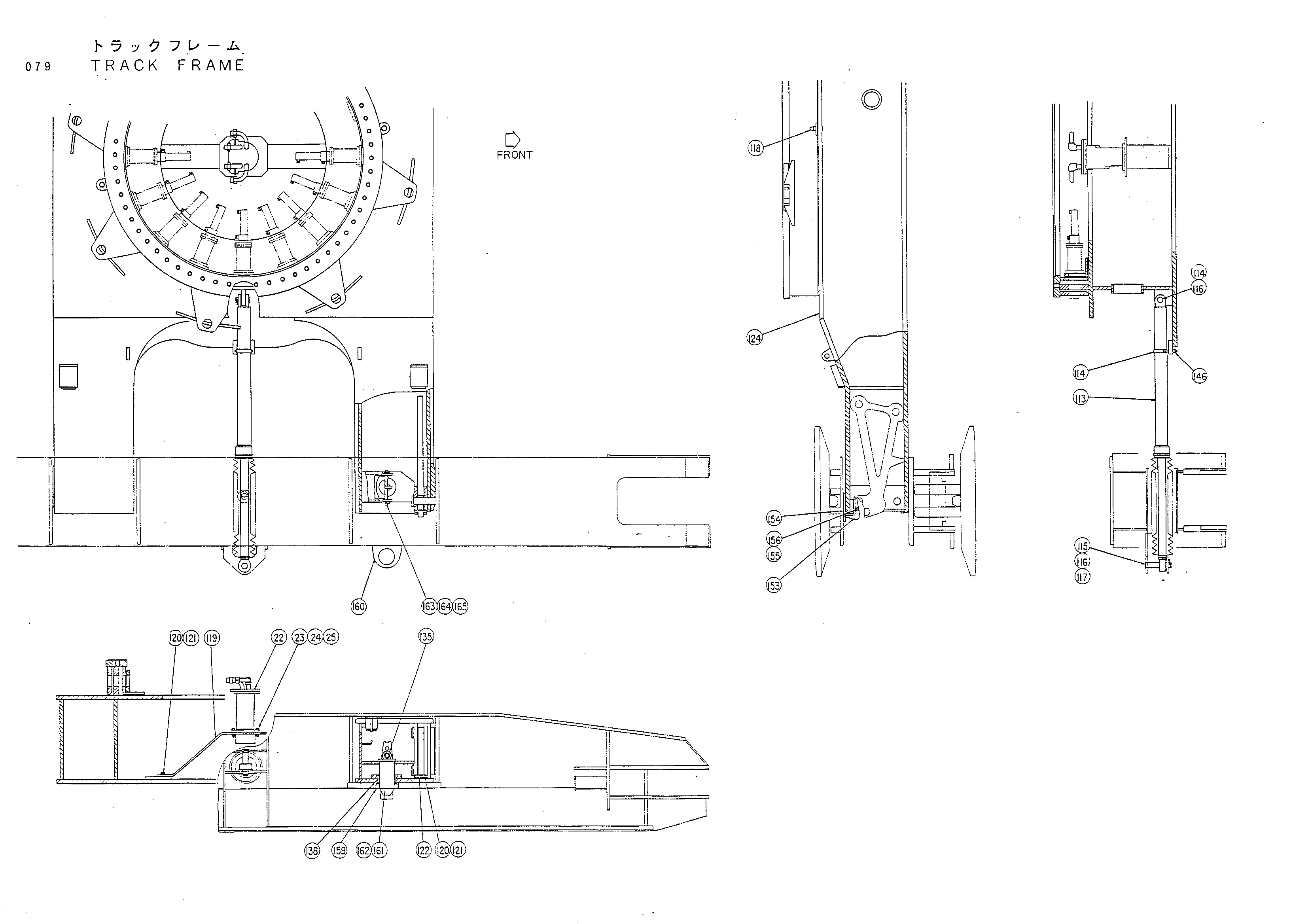

Заводская схема «Гусеничная рама» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 22 | 4137924 | Центральный коллектор | 1 |
| 23 | M211256 | Болт | 4 |
| 24 | A590912 | Пружинная шайба | 4 |
| 25 | M581210 | Гайка | 4 |
| 113 | 4138438 | Гидроцилиндр | 2 |
| 114 | 4138910 | Палец | 2 |
| 115 | 4138909 | Палец | 2 |
| 116 | 3002554 | Стопорный палец | 4 |
| 117 | 4145418 | Проставка | 2 |
| 118 | 4138366 | Установочный штифт | 2 |
| 119 | 9717000 | Кронштейн | 1 |
| 120 | M211245 | Болт | 12 |
| 121 | A590912 | Пружинная шайба | 12 |
| 122 | 4145748 | Пластина | 4 |
| 124 | 7012175 | Гусеничная рама | 1 |
| 135 | 4127471 | Болт проушина | 4 |
| 138 | 4155578 | Втулка | 4 |
| 144 | 9717002 | Лента | 2 |
| 146 | M581210 | Гайка | 8 |
| 153 | 9719671 | Кронштейн | 4 |
| 154 | 4159489 | Проставка | 4 |
| 155 | A590920 | Пружинная шайба | 8 |
| 156 | M212045 | Болт | 8 |
| 159 | 4154896 | Пластина | 4 |
| 160 | 4154897 | Пластина | 4 |
| 161 | 3028820 | Палец | 4 |
| 162 | J75481 | Штуцер | 4 |
| 163 | 4155208 | Палец | 4 |
| 164 | 4155207 | Шайба пластина | 8 |
| 165 | 487041 | Стопорный палец | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
