Буффер (освещение дутй стрела) — HITACHI KH1000

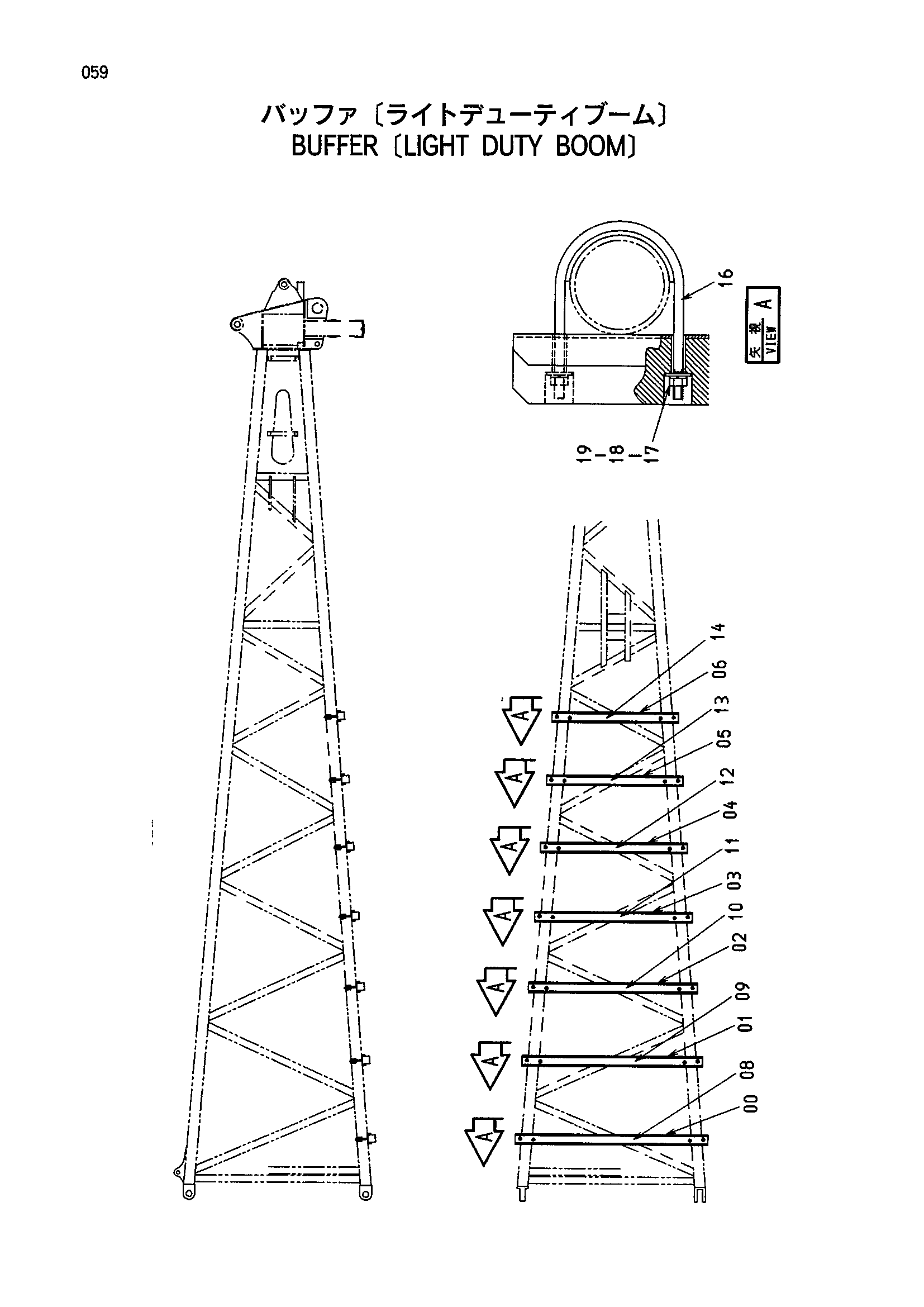

Заводская схема «Буффер (освещение дутй стрела)» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4264247 | Опора | 1 |
| 01 | 4264248 | Опора | 1 |
| 02 | 4264249 | Опора | 1 |
| 03 | 4264250 | Опора | 1 |
| 04 | 4264251 | Опора | 1 |
| 05 | 4264252 | Опора | 1 |
| 06 | 4264253 | Опора | 1 |
| 08 | 4264254 | Буффер | 1 |
| 09 | 4264255 | Буффер | 1 |
| 10 | 4264256 | Буффер | 1 |
| 11 | 4264257 | Буффер | 1 |
| 12 | 4264258 | Буффер | 1 |
| 13 | 4264259 | Буффер | 1 |
| 14 | 4264260 | Буффер | 1 |
| 16 | 9735857 | U-образный болт | 14 |
| 17 | 449490 | Шайба | 28 |
| 18 | A590912 | Пружинная шайба | 28 |
| 19 | J950012 | Гайка | 28 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
