Лебёдка трубопроводы (таглине) — HITACHI KH1000

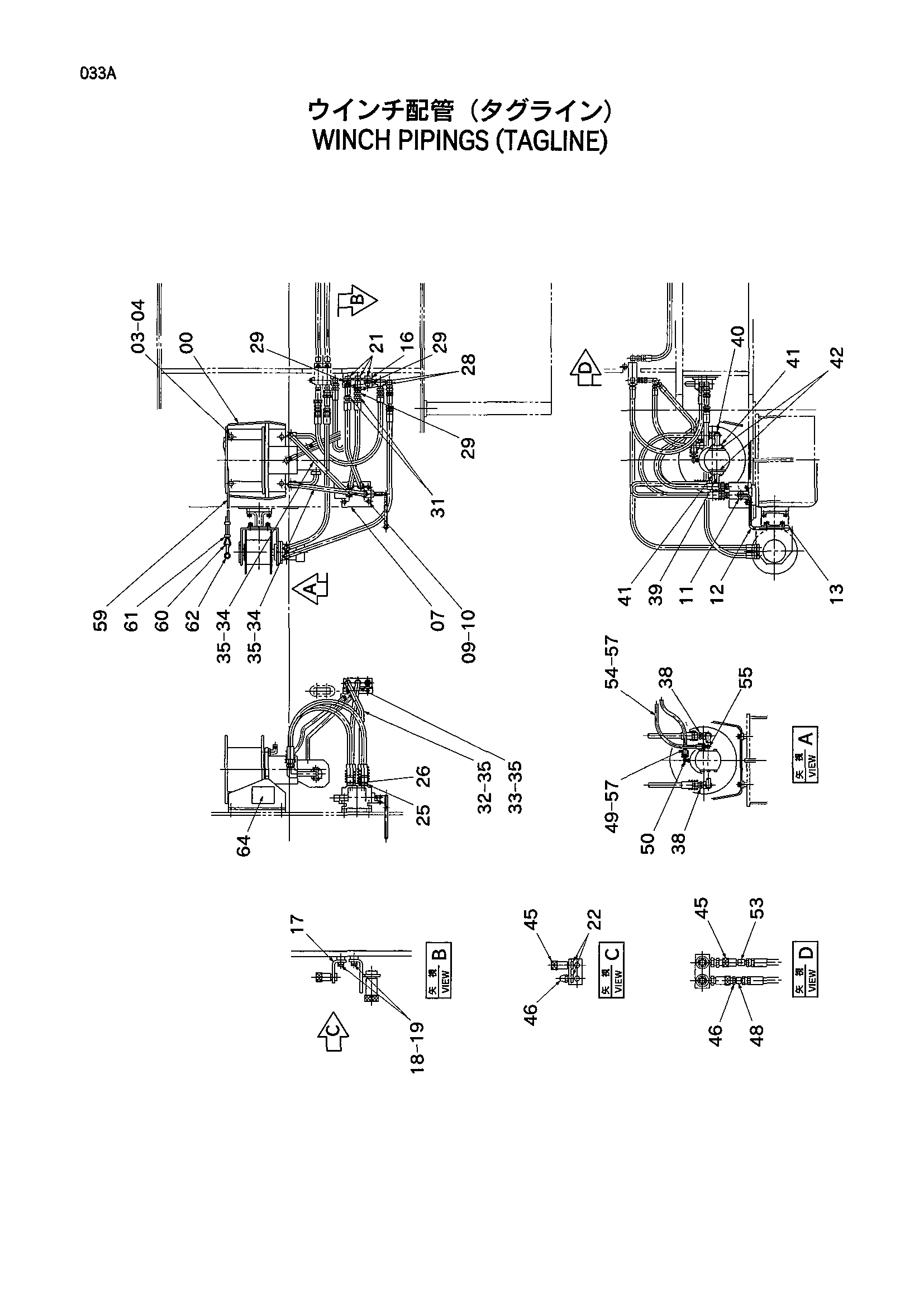

Заводская схема «Лебёдка трубопроводы (таглине)» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4163810	Лебёдка	1
03	J901435	Болт	4
04	A590914	Пружинная шайба	4
07	4102422	Гидрораспределитель	1
09	J901235	Болт	4
10	A590912	Пружинная шайба	4
11	4171456	Рычаг	1
12	9723252	Ревер	1
13	499845	Рукоятка	1
16	9734097	Кронштейн	1
17	4253578	Кронштейн	1
18	J900814	Болт	5
19	A590908	Пружинная шайба	5
21	4925493	Пробка	3
22	446536	Пробка	2
25	4042048	Адаптер	3
25A	4044013	Уплотнительное кольцо	1
26	4059372	Адаптер	1
26A	4510188	Уплотнительное кольцо	1
28	4033130	Самоуплотняющееся соединение	2
29	4033129	Самоуплотняющееся соединение	3
31	4131885	Адаптер	2
32	4158160	Шланг	1
33	4023186	Шланг	1
34	4067537	Шланг	2
35	4053612	Защита шланга	4
38	94-1304	Адаптер	2
39	9722434	Трубка	1
40	9722435	Трубка	1
41	M341036	Болт с внутренним шестигранником	8
42	A811035	Уплотнительное кольцо	2
45	4025602	Самоуплотняющееся соединение	2
46	4025603	Самоуплотняющееся соединение	2
48	94-1401	Угловой штуцер	1
49	4055150	Шланг	1
50	4169594	Угловой штуцер	1
50A	4509180	Уплотнительное кольцо	1
53	94-1501	Угловой штуцер	1
54	4058740	Шланг	1
55	94-1401	Угловой штуцер	1
57	4053616	Защитный кожух	2
59	4179942	Канат провод	1
60	94-4002	Тхимбле	1
61	94-2901	Зажим канат	2
62	4048481	Серьга	1
64	4171409	Информационная табличка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
