Масляный гидроцилиндр — HITACHI KH1000

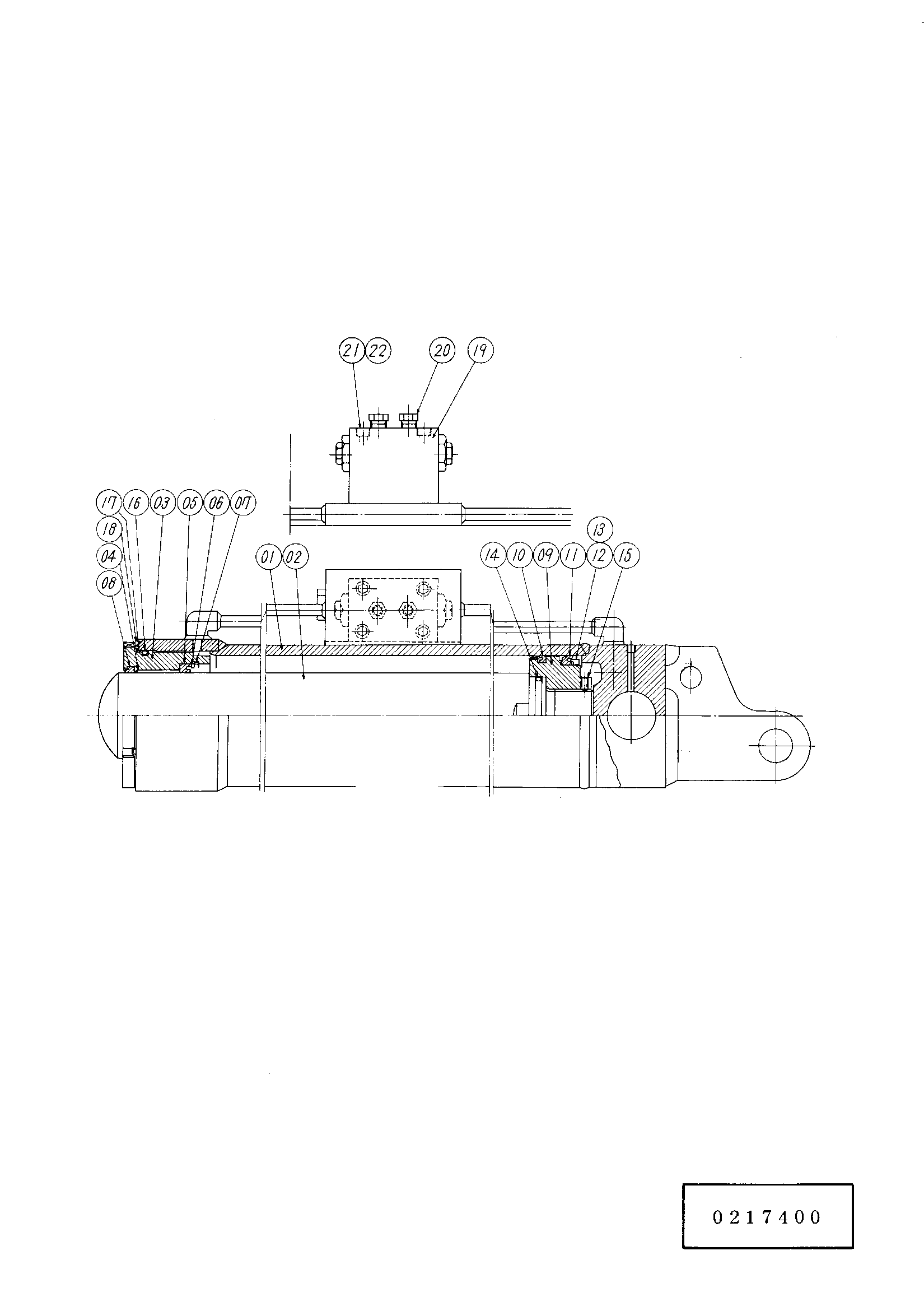

Заводская схема «Масляный гидроцилиндр» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4142768 | Гидроцилиндр. масляный | ||
| 1 | 0217401 | Труба гидроцилиндра | |
| 2 | 0217402 | Шток поршня | |
| 3 | 0217403 | Головка гидроцилиндра | |
| 4 | 4510821 | Втулка | |
| 5 | 4070021 | У-ринг | |
| 6 | 4510823 | Манжета хеадер | |
| 7 | 4510824 | Стопорное кольцо | |
| 8 | 4070022 | Грязесъёмное кольцо | |
| 9 | 0217404 | Поршень | |
| 10 | 0217405 | У-ринг | |
| 11 | 0133505 | У-ринг в сборе | |
| 12 | 4009439 | Держатель у-ринг | |
| 13 | 4510807 | Ограничитель | |
| 14 | 4036060 | Уплотнительное кольцо | |
| 15 | 0217406 | Установочный винт | |
| 16 | 4000039 | Уплотнительное кольцо | |
| 17 | 4049568 | Уплотнительное кольцо | |
| 18 | 4000038 | Стопорная шайба | |
| 19 | 0172505 | Обратный клапан | |
| 20 | 0109711 | Втулка | |
| 21 | 0217408 | Болт с внутренним шестигранником | |
| 22 | A590910 | Пружинная шайба |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
