Пилотный клапан — HITACHI KH1000

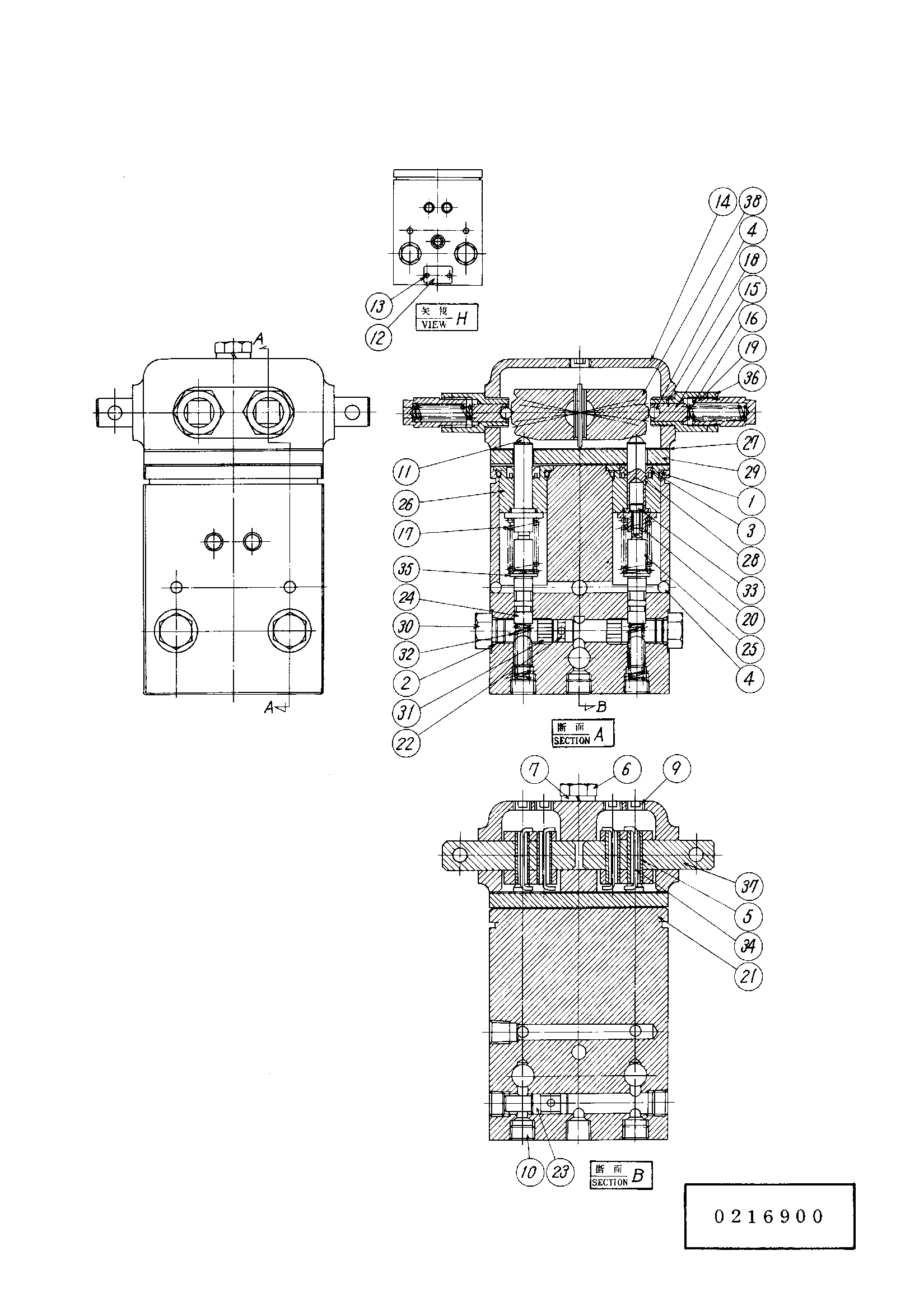

Заводская схема «Пилотный клапан» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4138300 | Клапан пилотный | ||
| 1 | 955656 | Уплотнительное кольцо | |
| 2 | 957366 | Уплотнительное кольцо | |
| 3 | 4506377 | Манжета | |
| 4 | 4009412 | Стальной шарик | |
| 5 | 4506368 | Пружинный штифт | |
| 6 | M211071 | Болт | |
| 7 | A590010 | Пружинная шайба | |
| 9 | 4012542 | Пробка | |
| 10 | 4012541 | Пробка | |
| 11 | 4509493 | Стальной шарик | |
| 12 | 4506435 | Информационная табличка | |
| 13 | M492564 | Винт | |
| 14 | 0155001 | Корпус | |
| 15 | 0155003 | Держатель | |
| 16 | 0155004 | Пружина | |
| 17 | 0154906 | Пружина | |
| 18 | 0155006 | Направляющая | |
| 19 | 0155007 | Винт регулировочный | |
| 20 | 0155115 | Втулка | |
| 25 | 4040575 | Держатель пружина | |
| 26 | 4040576 | Разъём | |
| 27 | 4040646 | Регулировочная шайба | |
| 28 | 4047407 | Толкатель | |
| 29 | 4048584 | Пластина | |
| 30 | 4506317 | Пробка | |
| 31 | 4506316 | Фиксатор | |
| 32 | 4509486 | Пружина обратный | |
| 33 | 0155113 | Болт с внутренним шестигранником | |
| 34 | 4034774 | Зажим | |
| 35 | 0155014 | Регулировочная шайба | |
| 36 | 0155015 | Стопорная гайка | |
| 37 | 0155008 | Палец | |
| 38 | 0216901 | Кулачок |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
