Поворот блокировка — HITACHI KH1000

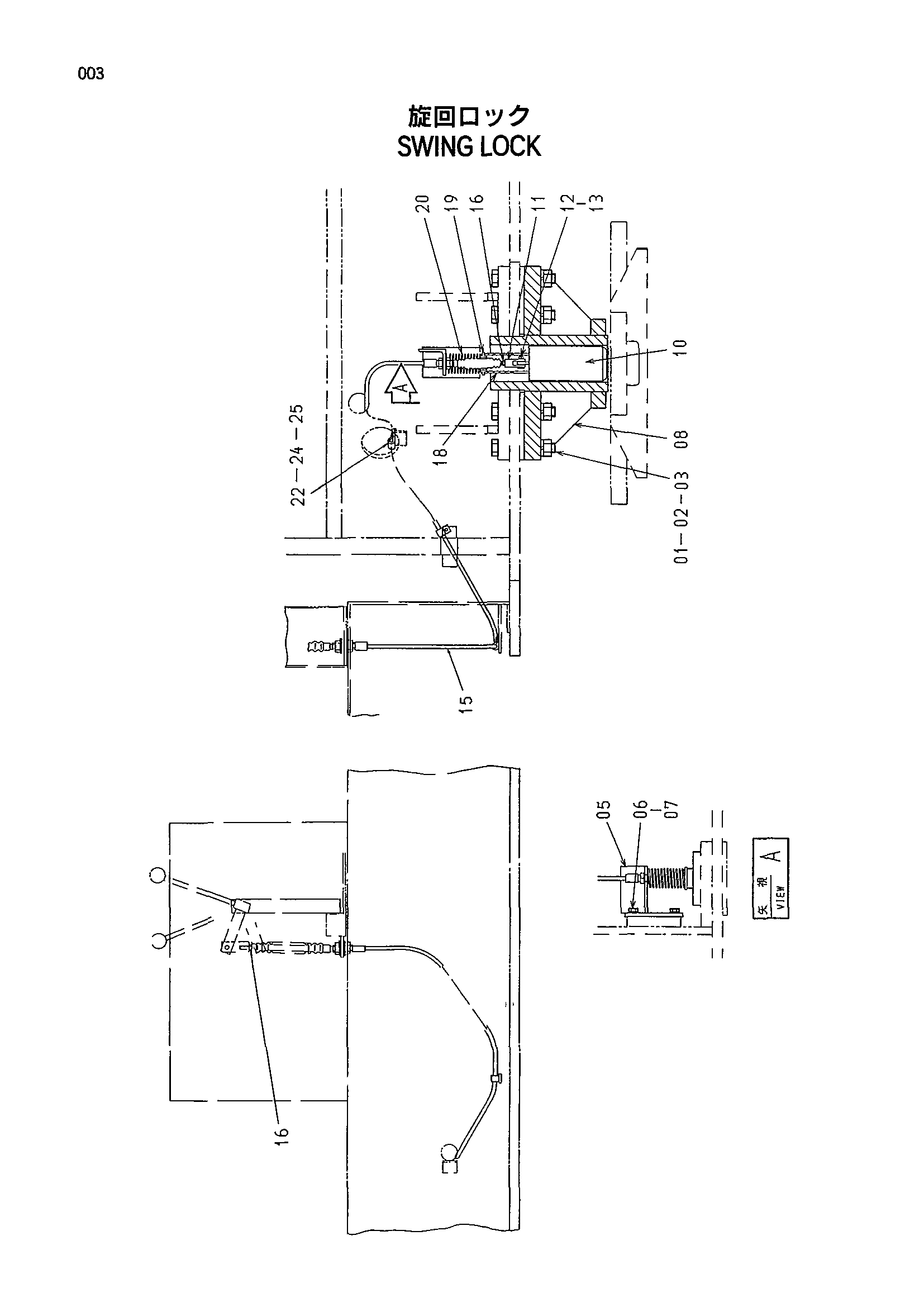

Заводская схема «Поворот блокировка» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | M222403 | Болт | 8 |
| 02 | M562419 | Гайка | 8 |
| 03 | A590924 | Пружинная шайба | 8 |
| 05 | 9718379 | Кронштейн | 1 |
| 06 | M211020 | Болт | 2 |
| 07 | A590910 | Пружинная шайба | 2 |
| 08 | 8068941 | Бобышка | 1 |
| 10 | 9748275 | Стопорный палец | 1 |
| 11 | 4064642 | Концевой вилка | 1 |
| 12 | 4002679 | Палец | 1 |
| 13 | A763018 | Шплинт | 1 |
| 15 | 4118327 | Трос управления | 1 |
| 16 | M500605 | Гайка | 2 |
| 18 | 4032878 | Проставка | 1 |
| 19 | 4053625 | Седло пружины | 1 |
| 20 | 428349 | Пружина | 1 |
| 22 | 4000855 | Зажим трубка | 4 |
| 24 | M430610 | Винт | 4 |
| 25 | A590906 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
