Маст — HITACHI KH1000

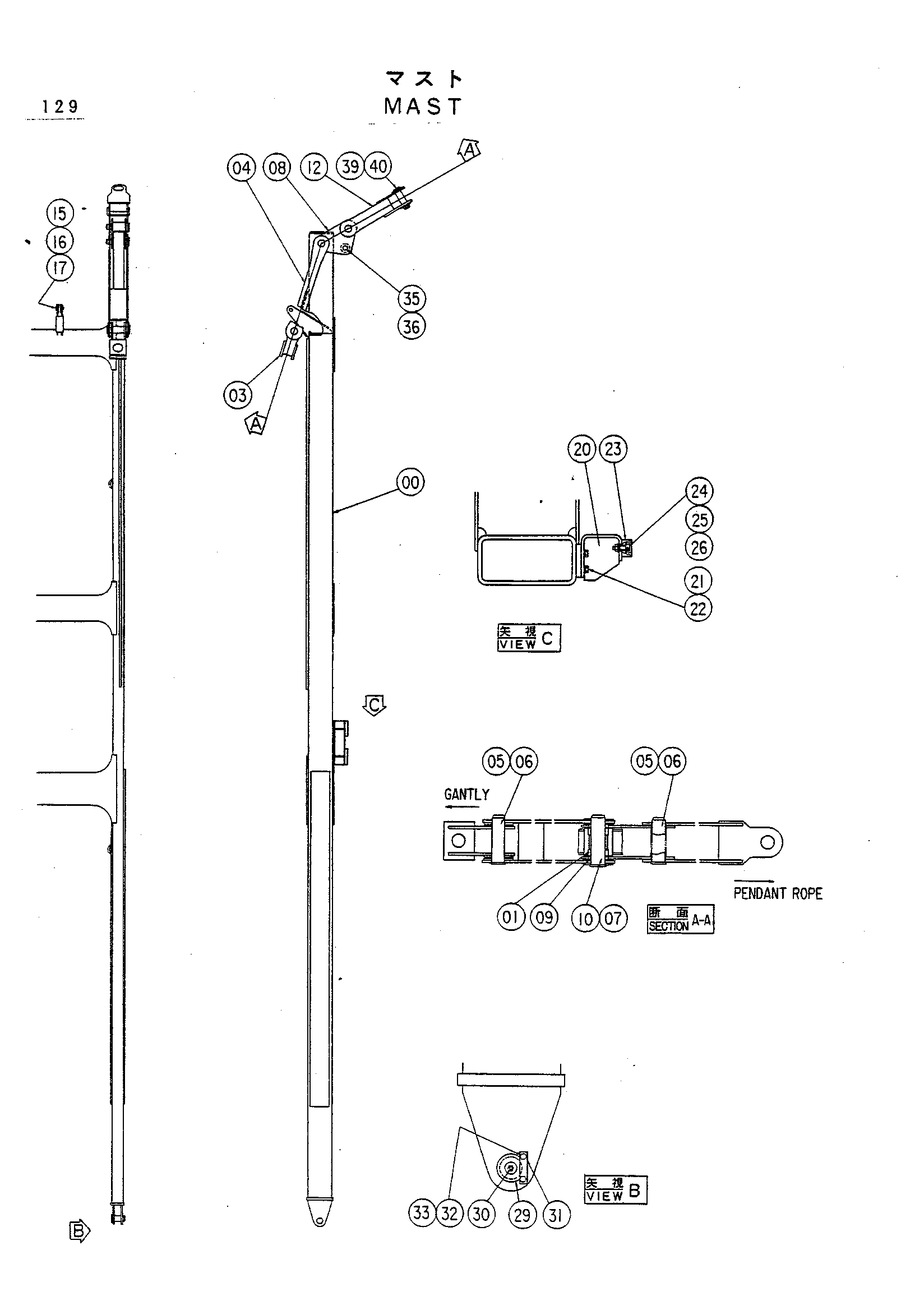

Заводская схема «Маст» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6007361 | Маст | 1 |
| 01 | 4177870 | Втулка | 4 |
| 03 | 8025241 | Тяга | 2 |
| 04 | 8033417 | Тяга | 2 |
| 05 | 4177867 | Палец | 4 |
| 06 | A761002 | Шплинт | 4 |
| 07 | A761003 | Шплинт | 2 |
| 08 | 8033418 | Тяга | 2 |
| 09 | 4177869 | Втулка | 4 |
| 10 | 4177780 | Палец | 2 |
| 12 | 8033419 | Тяга | 2 |
| 15 | 4078529 | Канатный блок | 1 |
| 16 | 47504 | Палец | 1 |
| 17 | A766036 | Шплинт | 2 |
| 20 | 9723540 | Кронштейн | 2 |
| 21 | J901025 | Болт | 8 |
| 22 | A590910 | Пружинная шайба | 8 |
| 23 | 4154079 | Буффер | 4 |
| 24 | M341250 | Болт | 8 |
| 25 | A590112 | Шайба | 8 |
| 26 | J950012 | Гайка | 8 |
| 29 | 4153980 | Палец | 2 |
| 30 | J75481 | Штуцер | 2 |
| 31 | X4246 | Стопорная пластина | 2 |
| 32 | J901225 | Болт | 4 |
| 33 | A590912 | Пружинная шайба | 4 |
| 35 | 4177868 | Палец | 2 |
| 36 | A761080 | Шплинт | 2 |
| 39 | 4138796 | Палец | 2 |
| 40 | A761002 | Шплинт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
