Гидрораспределитель — HITACHI KH1000

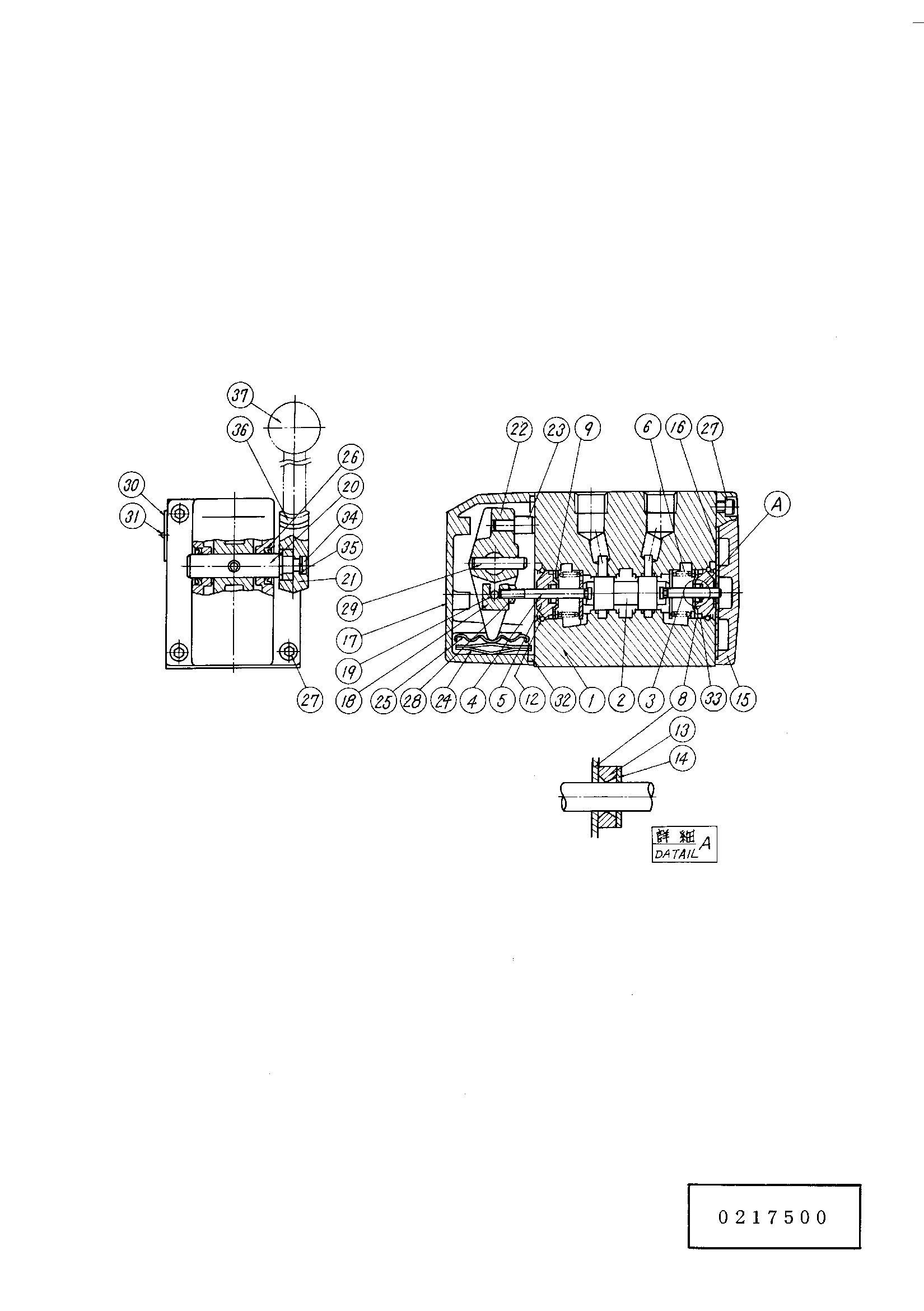

Заводская схема «Гидрораспределитель» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4139459 | Гидрораспределитель | ||
| 3 | 0107302 | Палец | |
| 4 | 0217503 | Палец | |
| 5 | 0107303 | Направляющая | |
| 6 | 0217504 | Пружина | |
| 8 | 0107305 | Фиксатор | |
| 9 | 0107318 | Проставка | |
| 12 | 0107314 | Стопорное кольцо | |
| 13 | 0107306 | Уплотнение | |
| 14 | 0107307 | Опорное кольцо | |
| 15 | 0117815 | Крышка | |
| 16 | 0107308 | Прокладка | |
| 17 | 0217505 | Крышка | |
| 18 | 0217506 | Разъём | |
| 19 | 0217507 | Палец | |
| 20 | 0217508 | Шток | |
| 21 | 0217509 | Бобышка | |
| 22 | 0217510 | Тяга | |
| 23 | 0217511 | Ограничитель | |
| 24 | 0217512 | Пружина | |
| 25 | 0217513 | Детент | |
| 26 | 0217514 | Пылезащитное уплотнение | |
| 27 | 0107315 | Болт с внутренним шестигранником | |
| 28 | 0217515 | Гайка | |
| 29 | 0217516 | Пружинный штифт | |
| 30 | 0107312 | Информационная табличка | |
| 31 | 0107313 | Заклёпка | |
| 32 | A810070 | Уплотнительное кольцо | |
| 33 | 954493 | Уплотнительное кольцо | |
| 34 | 0217517 | Болт с внутренним шестигранником | |
| 35 | 0217518 | Пружинная шайба | |
| 36 | 0217519 | Гайка | |
| 37 | 0217520 | Рукоятка |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
