Верхний стрела (хеавй дутй) — HITACHI KH1000

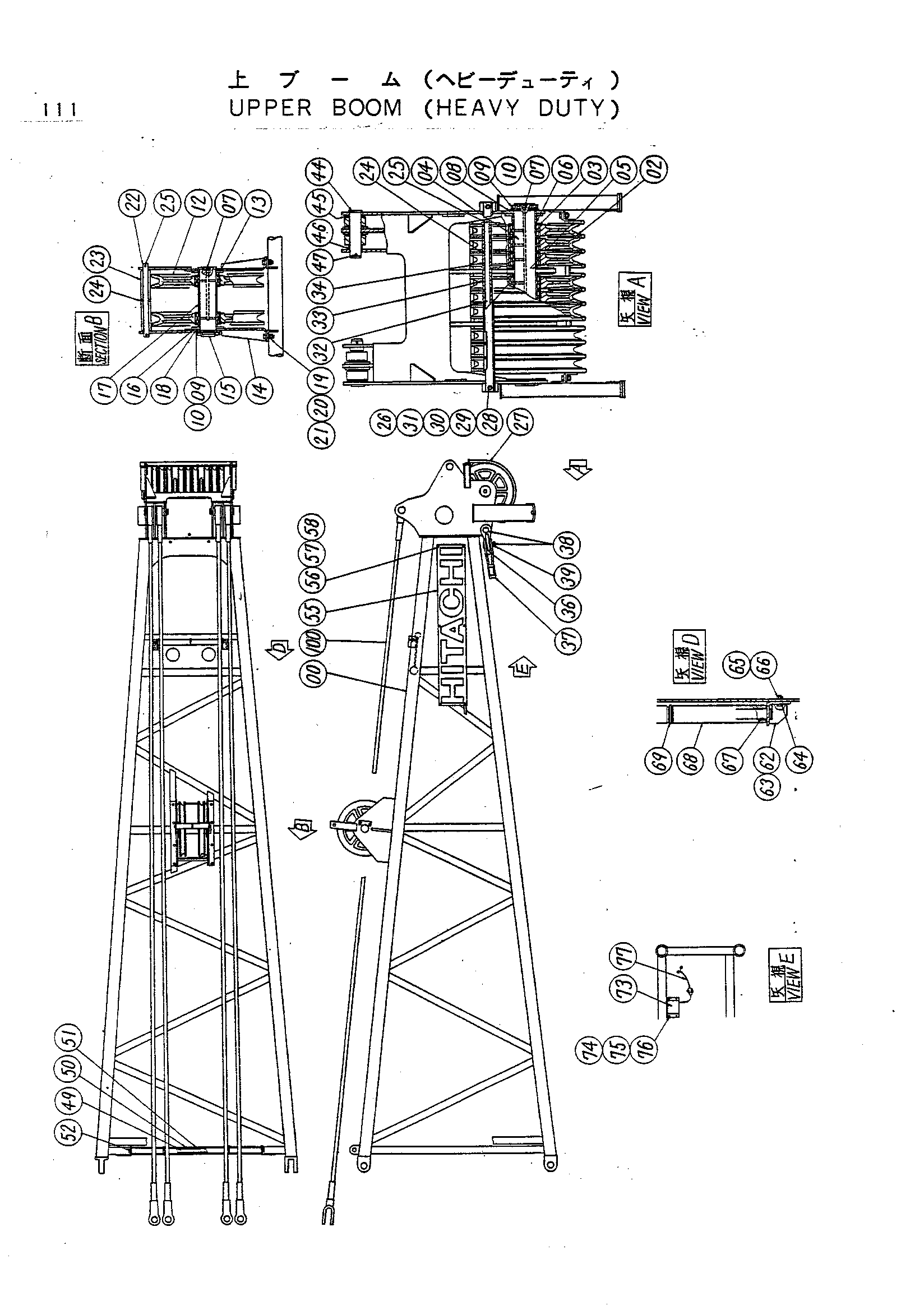

Заводская схема «Верхний стрела (хеавй дутй)» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-77 | 9053039 | Стрела верхний в сборе | 1 |
| 00 | 5001347 | Стрела верхний | 1 |
| 02 | 3016549 | Канатный блок | 9 |
| 03 | 4044616 | Роликовый подшипник | 9 |
| 04 | 3025937 | Мост | 1 |
| 05 | 4118820 | Проставка | 4 |
| 06 | 4142506 | Проставка | 2 |
| 07 | J75482 | Штуцер | 2 |
| 08 | X4249 | Стопорная пластина | 2 |
| 09 | M212036 | Болт | 6 |
| 10 | A590920 | Пружинная шайба | 6 |
| 12 | 3021090 | Канатный блок | 2 |
| 13 | 4117993 | Роликовый подшипник | 2 |
| 14 | 7012593 | Кронштейн | 1 |
| 15 | 4142503 | Мост | 1 |
| 16 | 4124160 | Проставка | 2 |
| 17 | 4142505 | Проставка | 1 |
| 18 | X4248 | Стопорная пластина | 1 |
| 19 | M211650 | Болт | 8 |
| 20 | A590916 | Пружинная шайба | 8 |
| 21 | M581613 | Гайка | 8 |
| 22 | 4142504 | Палец | 1 |
| 23 | 4142502 | Ролик | 2 |
| 24 | A590130 | Шайба | 13 |
| 25 | A768045 | Шплинт | 2 |
| 26 | 4145918 | Регулировочная шайба | 4 |
| 27 | 7012592 | Направляющая каната | 1 |
| 28 | M211240 | Болт | 6 |
| 29 | A590112 | Шайба | 6 |
| 30 | A590912 | Пружинная шайба | 6 |
| 31 | M581210 | Гайка | 6 |
| 32 | 4142497 | Палец | 1 |
| 33 | 4142498 | Ролик | 2 |
| 34 | 4139005 | Ролик | 7 |
| 36 | 8016217 | Концевой вилка | 1 |
| 37 | 2011693 | Разъём канат | 1 |
| 38 | 4106850 | Палец | 2 |
| 39 | A761080 | Шплинт | 2 |
| 44 | 4142499 | Палец | 2 |
| 45 | 4142500 | Проставка | 2 |
| 46 | 4142501 | Проставка | 2 |
| 47 | A761001 | Шплинт | 2 |
| 49 | 4138999 | Палец | 1 |
| 50 | 4139001 | Ролик | 4 |
| 51 | A590139 | Шайба | 3 |
| 52 | A768063 | Шплинт | 2 |
| 52 | A768063 | Шплинт | 2 |
| 55 | 2006325 | Информационная табличка | 2 |
| 56 | M211028 | Болт | 12 |
| 57 | A590910 | Пружинная шайба | 12 |
| 58 | M581008 | Гайка | 12 |
| 60 | 9050066 | Крюк предотвращение устройство | 1 |
| 62 | 9718120 | Кронштейн | 1 |
| 63 | 9718121 | Кронштейн | 1 |
| 64 | M211036 | Болт | 4 |
| 65 | A590910 | Пружинная шайба | 4 |
| 66 | M581008 | Гайка | 4 |
| 67 | 4145585 | Палец | 1 |
| 68 | 4139001 | Ролик | 2 |
| 69 | A590139 | Шайба | 1 |
| 71 | 4121859 | Ленточный зажим | 7 |
| 73 | 4118899 | Короб клемма | 1 |
| 74 | M200818 | Болт | 4 |
| 75 | A590908 | Пружинная шайба | 4 |
| 76 | M500807 | Гайка | 4 |
| 77 | 4082514 | Жгут проводов | 1 |
| 100 | 8025095 | Канат подвесной | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
