Момент ограничитель (базовый машина) — HITACHI KH1000

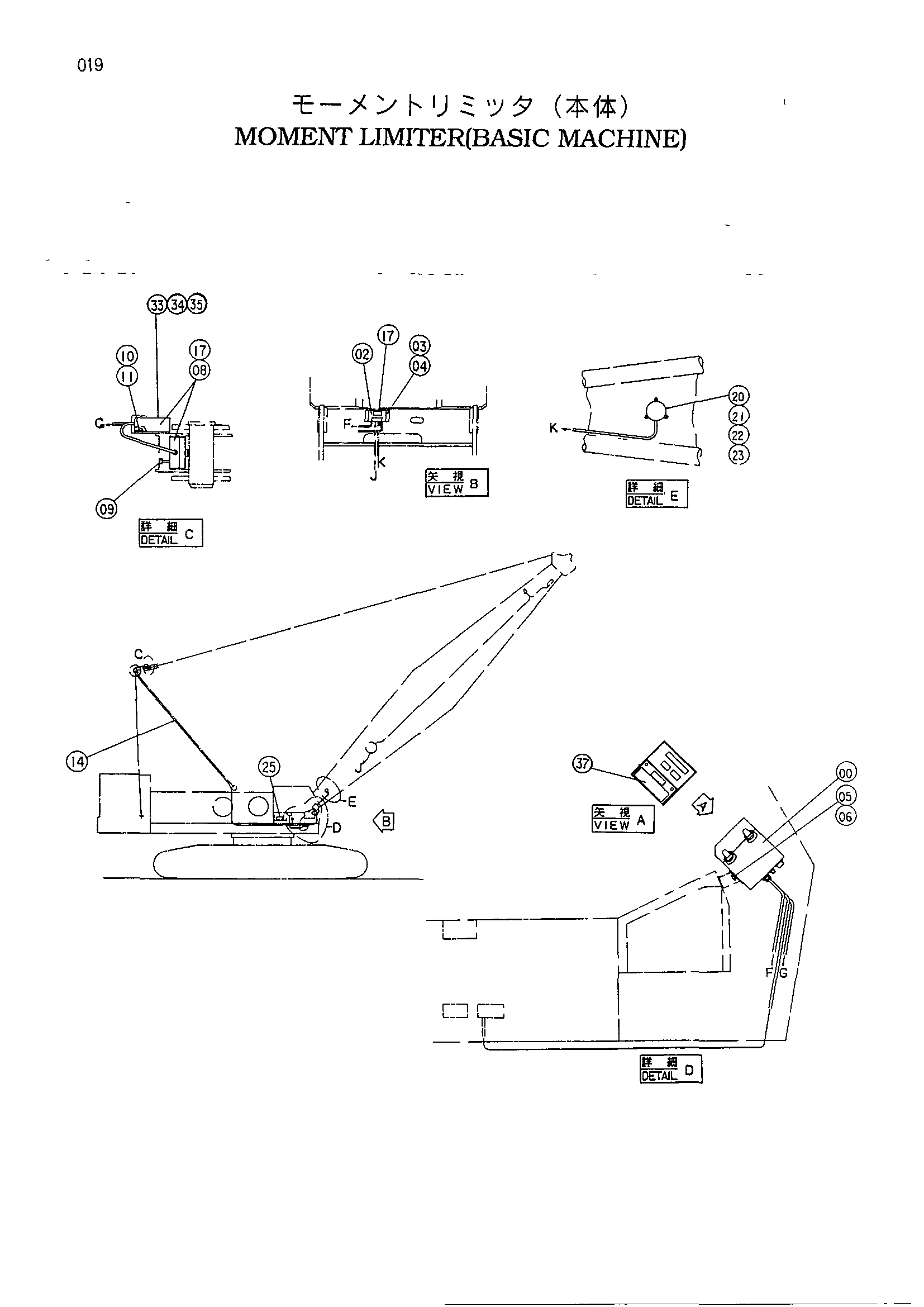

Заводская схема «Момент ограничитель (базовый машина)» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9068579 | Момент-лимитер | 1 |
| 02 | 4159275 | Короб клемма | 1 |
| 03 | J900814 | Болт | 4 |
| 04 | A590908 | Пружинная шайба | 4 |
| 05 | J901020 | Болт | 4 |
| 06 | A590910 | Пружинная шайба | 4 |
| 08 | 4345252 | Лоад-скале | 1 |
| 09 | M340840 | Болт с внутренним шестигранником | 4 |
| 10 | M340613 | Болт с внутренним шестигранником | 4 |
| 11 | A590906 | Пружинная шайба | 4 |
| 14 | 4141044 | Жгут проводов | 1 |
| 17 | 4077996 | Информационная табличка | 4 |
| 20 | 4112266 | Указатель угол | 1 |
| 21 | J900832 | Болт | 3 |
| 22 | A590908 | Пружинная шайба | 3 |
| 23 | M500807 | Гайка | 3 |
| 25 | 4120662 | Короб | 1 |
| 33 | 8035890 | Крышка | 1 |
| 34 | J900814 | Болт | 4 |
| 35 | A590908 | Пружинная шайба | 4 |
| 37 | 4172755 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
