Электрооборудование — HITACHI KH1000

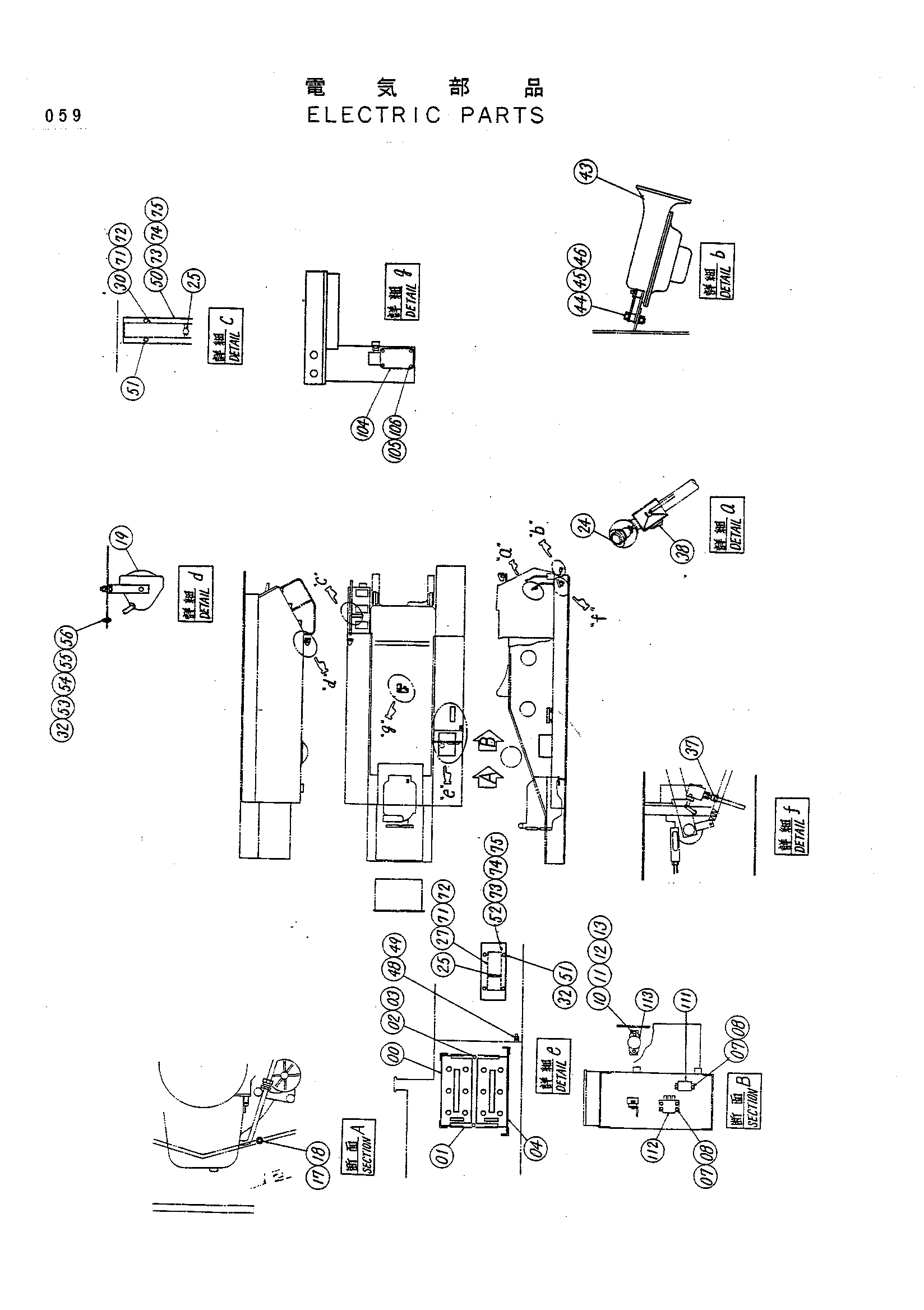

Заводская схема «Электрооборудование» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4097510	Аккумулятор	2
01	4011921	Фиксатор	2
02	4145330	Болт	2
03	A590910	Пружинная шайба	2
04	4003984	Воод	1
05	4141275	Проводка	1
06	4141285	Жгут проводов	1
07	M200610	Болт	6
08	A590906	Пружинная шайба	6
10	M200828	Болт	2
11	A590108	Шайба	3
12	A590908	Пружинная шайба	3
13	M500807	Гайка	1
14	M200822	Болт	1
17	A590110	Шайба	2
18	M581008	Гайка	1
19	4151325	Фонарь	2
24	487086	Выключатель пусхбут.	1
25	4097511	Диод	21
27	3004781	Клемма	1
28	4141045	Жгут проводов	1
29	4086835	Жгут проводов	1
30	3006888	Клемма 20P	2
32	A590906	Пружинная шайба	16
34	4141170	Жгут проводов	1
35	M470308	Винт	3
37	4115218	Коннктор уплотнение	2
38	4141268	Выключатель	1
41	4086835	Жгут проводов	1
43	4505524	Звуковой сигнал	1
44	M200825	Болт	2
45	M500807	Гайка	2
46	A590908	Пружинная шайба	2
48	M581008	Гайка	1
49	A590910	Пружинная шайба	1
50	3036350	Крышка	1
51	M430613	Винт	8
52	3036351	Крышка	1
71	M430410	Винт	6
72	A590904	Пружинная шайба	6
73	9722990	Кронштейн	3
74	J901020	Болт	6
75	A590910	Пружинная шайба	6
104	4119842	Выключатель микро	1
105	M200616	Болт	4
106	A590906	Пружинная шайба	4
111	4515086	Регулятор (двигатель)	1
112	4515085	Реле (двигатель)	1
113	4031771	Реле буттерй (двигатель)	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
