Тормозной клапан — HITACHI KH1000

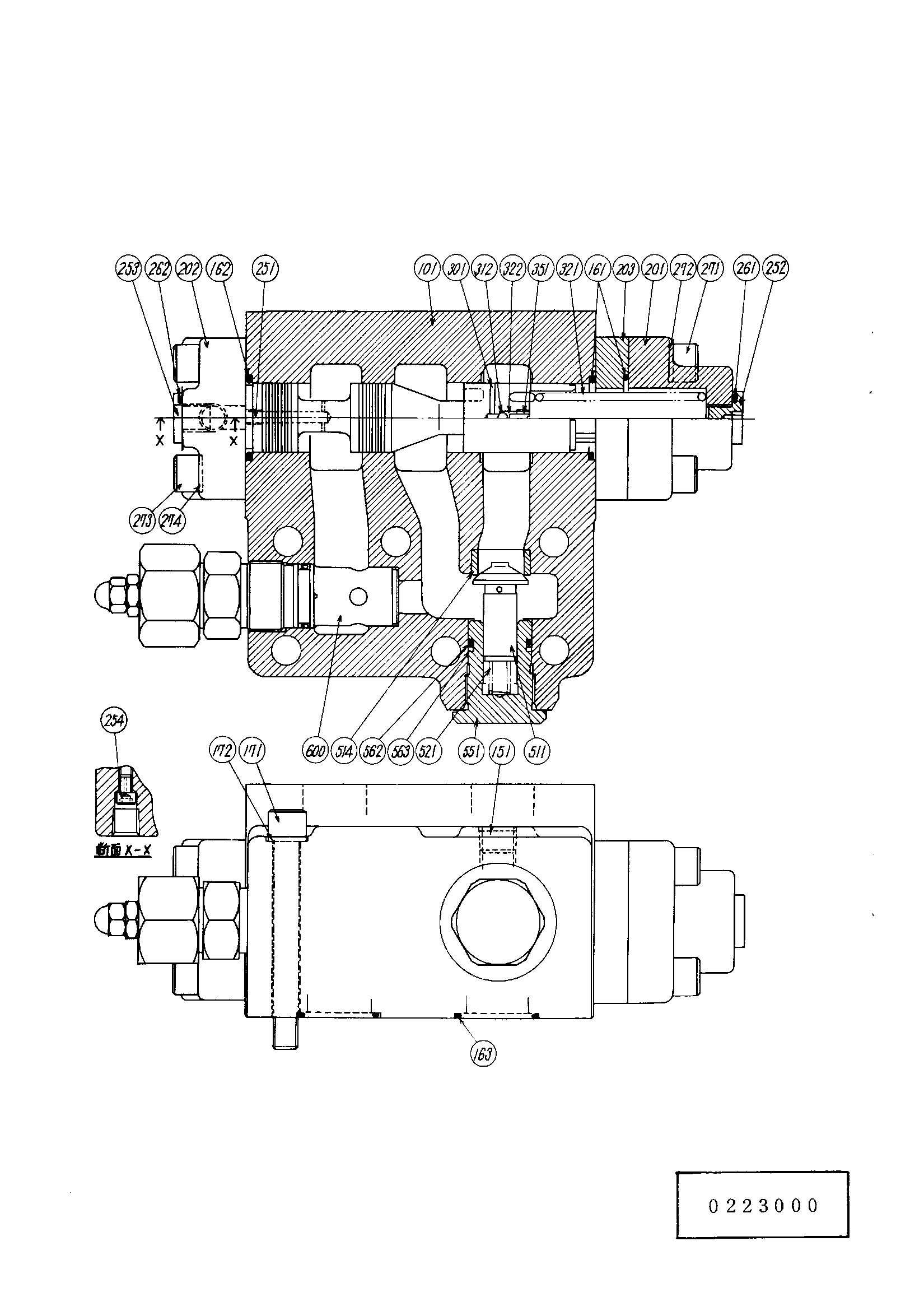

Заводская схема «Тормозной клапан» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4149228 | Тормозной клапан | ||
| 151 | 0111537 | Пробка | |
| 161 | A811035 | Уплотнительное кольцо | |
| 162 | A811035 | Уплотнительное кольцо | |
| 163 | A811035 | Уплотнительное кольцо | |
| 171 | 0177002 | Болт с внутренним шестигранником | |
| 172 | 4070159 | Пружинная шайба | |
| 201 | 0102103 | Крышка 1 | |
| 202 | 0223001 | Крышка 2 | |
| 203 | 0223002 | Проставка | |
| 252 | 0111535 | Пробка | |
| 253 | 0111535 | Пробка | |
| 254 | 0223003 | Тхроттле | |
| 261 | 4506416 | Уплотнительное кольцо | |
| 262 | 4506416 | Уплотнительное кольцо | |
| 271 | 0164429 | Болт с внутренним шестигранником | |
| 272 | 4070159 | Пружинная шайба | |
| 273 | 0102106 | Болт с внутренним шестигранником | |
| 274 | 4070159 | Пружинная шайба | |
| 312 | 0103316 | Шарик | |
| 321 | 0102108 | Пружина | |
| 322 | 0121909 | Пружина | |
| 351 | 0121913 | Тхроттле | |
| 511 | 0177004 | Плунжер | |
| 521 | 0223004 | Пружина | |
| 551 | 0177006 | Пробка | |
| 562 | A811025 | Уплотнительное кольцо | |
| 563 | 0177007 | Опорное кольцо | |
| 600 | 0177008 | Предохранительный клапан |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
