Бридле — HITACHI KH1000

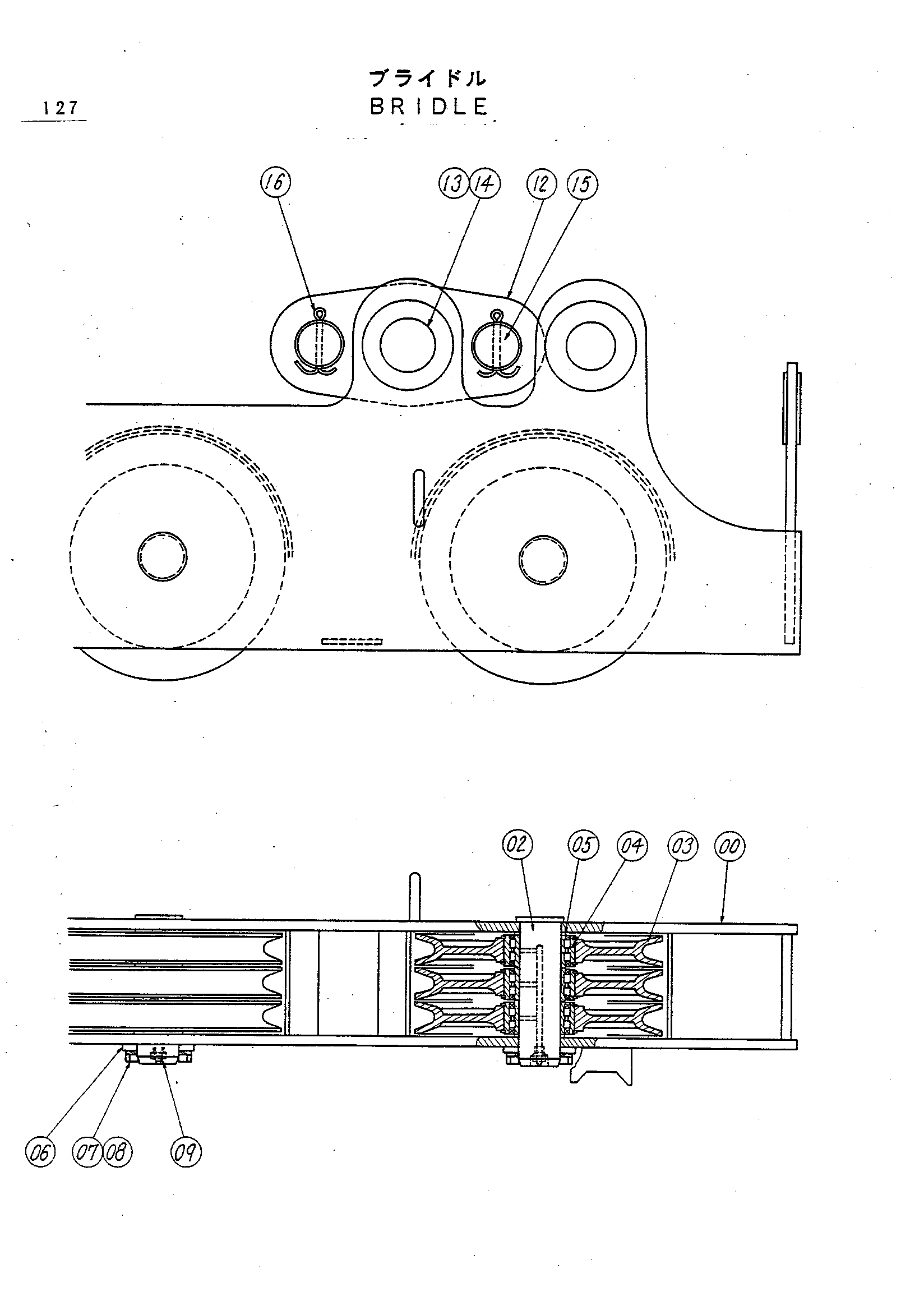

Заводская схема «Бридле» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9047374 | Бридле в сборе | 1 | |
| 00 | 7014125 | Бридле | 1 |
| 02 | 4138500 | Палец | 3 |
| 03 | 3025094 | Канатный блок | 9 |
| 04 | 4137656 | Роликовый подшипник | 9 |
| 05 | 447233 | Проставка | 6 |
| 06 | X4247 | Стопорная пластина | 3 |
| 07 | M211625 | Болт | 6 |
| 08 | A590916 | Пружинная шайба | 6 |
| 09 | J75481 | Штуцер | 3 |
| 12 | 9716966 | Тяга | 2 |
| 13 | 4138787 | Палец | 2 |
| 14 | A761002 | Шплинт | 2 |
| 15 | 9721015 | Палец | 4 |
| 16 | A761001 | Шплинт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
