Плунжер гидромотор R — HITACHI KH1000

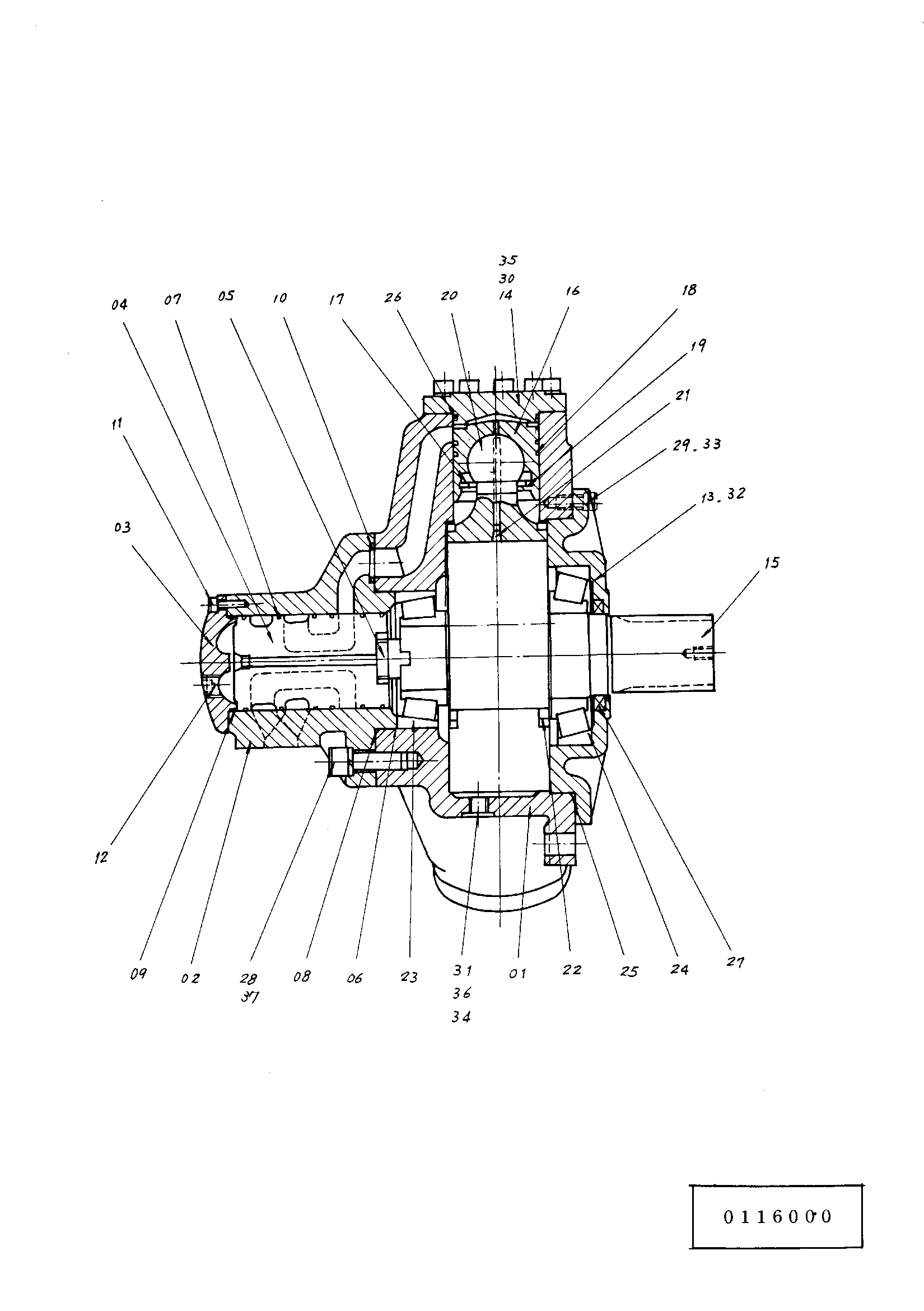

Заводская схема «Плунжер гидромотор R» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4074844 | Гидромотор плунжер | ||
| 01 | 0116001 | Корпус | |
| 02-12 | 0116002 | Корпус дополнительный | |
| 02 | 0116003 | Клапан корпус | |
| 03 | 0116004 | Крышка | |
| 04 | 0116005 | Крышка | |
| 05 | 0116006 | Клосс муфта | |
| 06 | 0116007 | Регулировочная шайба | |
| 07 | 0116008 | Поршневое кольцо | |
| 08 | 4039275 | Уплотнительное кольцо | |
| 09 | A811095 | Уплотнительное кольцо | |
| 10 | A811030 | Уплотнительное кольцо | |
| 11 | 4514811 | Болт | |
| 12 | 4514826 | Пробка | |
| 13 | 0116009 | Крышка | |
| 14 | 0116010 | Крышка | |
| 15 | 0116011 | Вал | |
| 16-21 | 0116012 | Поршень дополнительный | |
| 16 | 0116013 | Поршень | |
| 17-21 | 0116014 | Конектинг шток дополнительный | |
| 17 | 4048850 | Роккинг кольцо | |
| 18 | 4048855 | Поршень кольцо | |
| 19 | 4048854 | Роккинг кольцо | |
| 20-21 | 0116015 | Шток орифике | |
| 22 | 4048854 | Направляющая кольцо | |
| 23 | 0116016 | Подшипник | |
| 24 | 0116017 | Подшипник | |
| 25 | 4039278 | Уплотнительное кольцо | |
| 26 | A811075 | Уплотнительное кольцо | |
| 27 | 4039277 | Масляный уплотнение | |
| 28 | 4514820 | Болт | |
| 29 | 4514821 | Болт | |
| 30 | 0116018 | Болт | |
| 31 | 4514823 | Разъём | |
| 32 | 4514812 | Винт | |
| 33 | 4511420 | Шайба | |
| 34 | 4514826 | Пробка | |
| 35 | 4511420 | Шайба | |
| 36 | 4514824 | Уплотнительная шайба | |
| 37 | 4514828 | Пружинная шайба |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
