Монитор — HITACHI KH1000

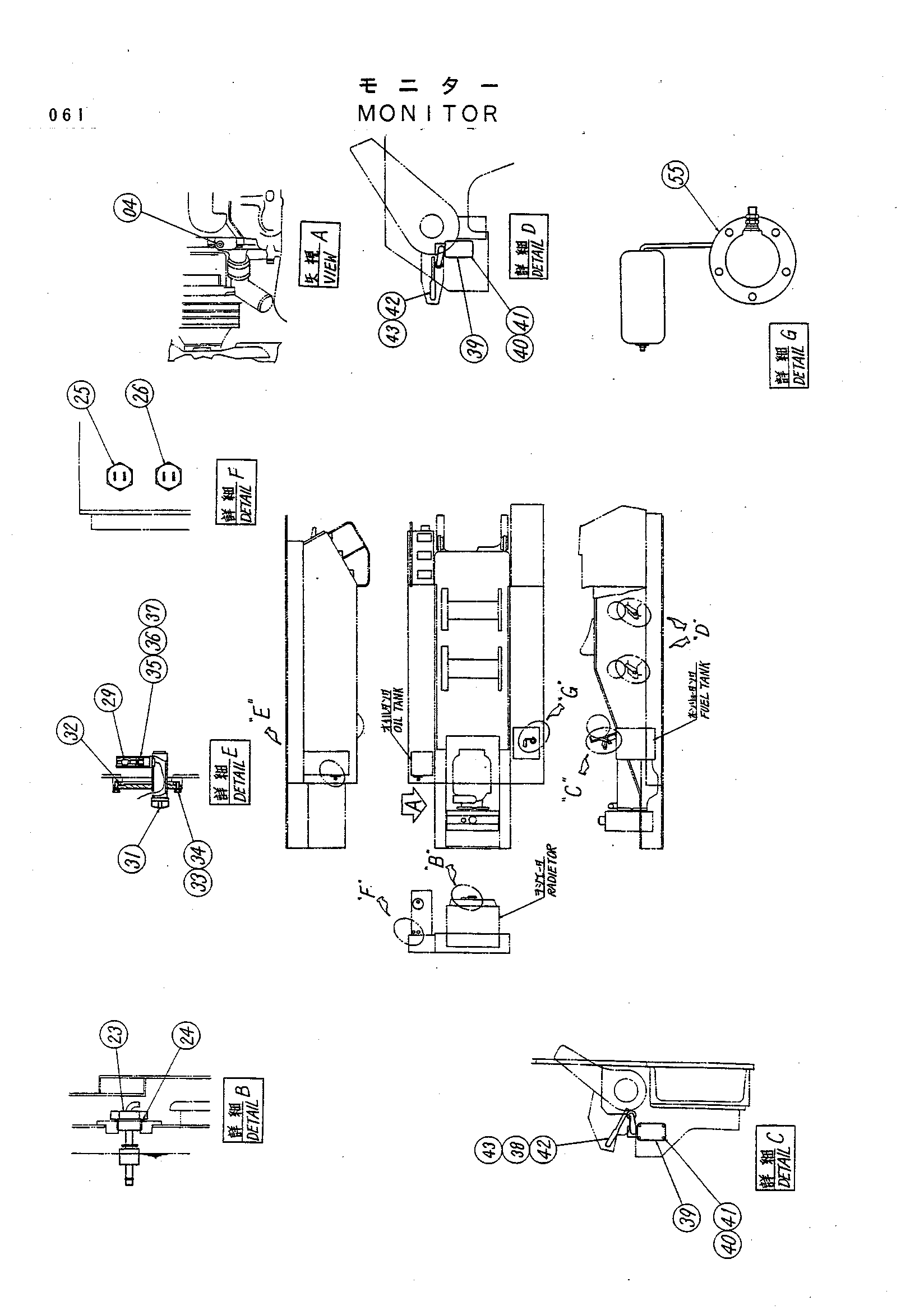

Заводская схема «Монитор» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4030594 | Блок | 1 |
| 23 | 4150367 | Выключатель уровень | 1 |
| 24 | 4131721 | Манжета | 1 |
| 25 | 4115399 | Выключатель | 1 |
| 26 | 4115400 | Выключатель | 1 |
| 29 | 4149957 | Выключатель уровень | 1 |
| 31 | 8024650 | Держатель | 1 |
| 32 | A810165 | Уплотнительное кольцо | 1 |
| 33 | M211025 | Болт | 6 |
| 34 | A590910 | Пружинная шайба | 6 |
| 35 | M430413 | Винт | 2 |
| 36 | A590904 | Пружинная шайба | 2 |
| 37 | 4135800 | Крышка | 1 |
| 39 | 4149955 | Выключатель микро | 3 |
| 40 | M430535 | Винт | 12 |
| 41 | A590905 | Пружинная шайба | 12 |
| 42 | 4145386 | Рычаг | 3 |
| 43 | M581210 | Гайка | 6 |
| 55 | 3026554 | Указатель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
