Насосный агрегат — HITACHI KH1000

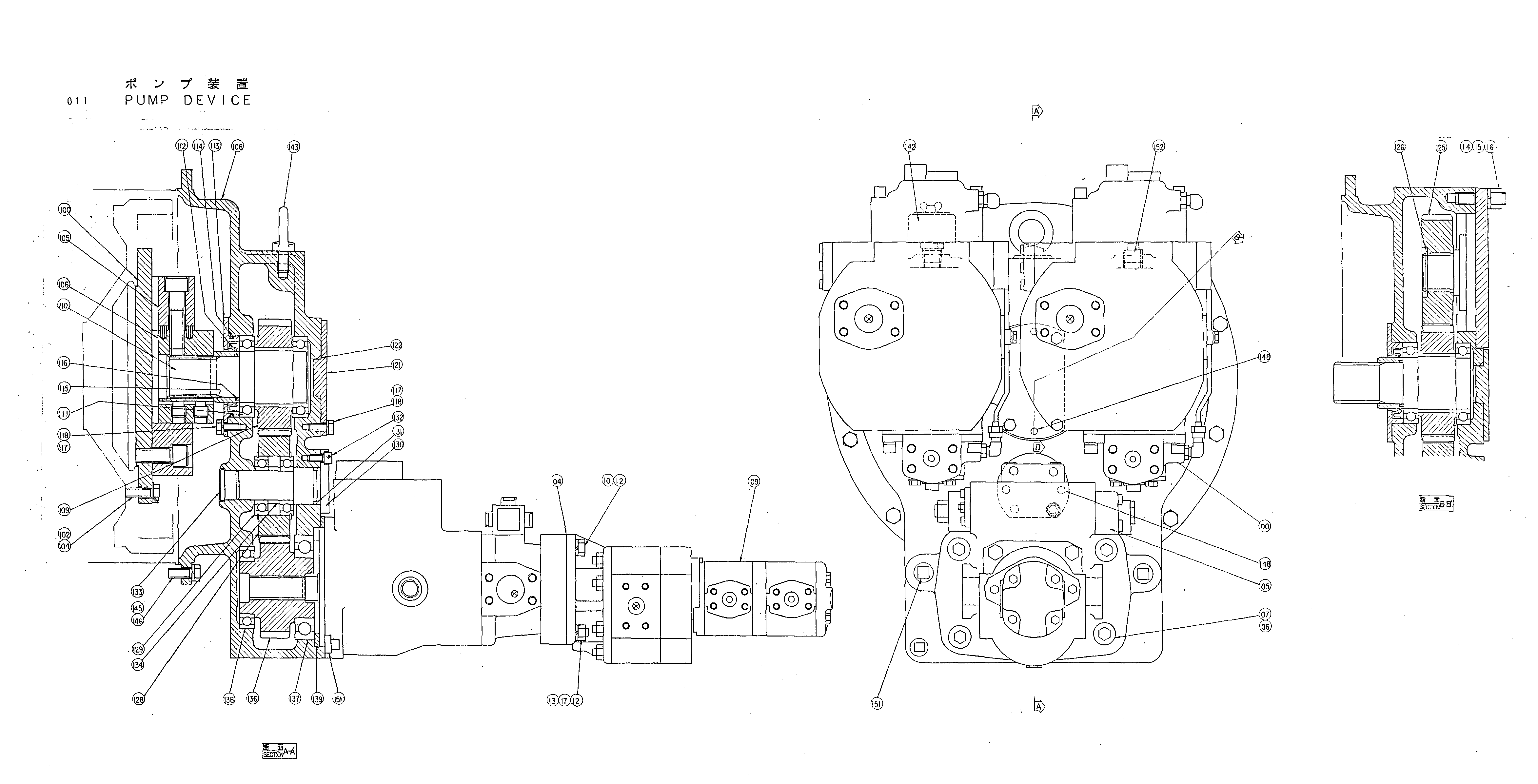

Заводская схема «Насосный агрегат» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9046466	Насос в сборе	2
04	4168225	Манжета	1
05	4137539	Поршневой насос	1
06	4514828	Пружинная шайба	4
07	M342056	Болт с внутренним шестигранником	4
09	4152669	Шестерённый насос	1
10	M211232	Болт	2
12	A590912	Пружинная шайба	4
13	M411228	Болт шпилька	2
14	M561613	Гайка	8
15	A590916	Пружинная шайба	8
16	M711640	Болт шпилька	8
17	M501210	Гайка	2
100	3036440	Пластина	1
102	4193758	Стопорная шайба	4
104	J901245	Болт	10
105	4139384	Муфта	1
106	3025018	HUB	1
108	1010374	Корпус	1
109	3025019	Шестерня	1
110	3025020	Вал	1
111	4023596	Шариковый подшипник	2
112	4076048	Масляное уплотнение	1
113	4139385	Крышка	1
114	A810105	Уплотнительное кольцо	1
115	4139386	Втулка	1
116	4137921	Уплотнительное кольцо	1
117	A590910	Пружинная шайба	10
118	M211025	Болт	10
121	4139388	Крышка	1
122	A810050	Уплотнительное кольцо	1
125	3025021	Шестерня	2
126	991345	Стопорное кольцо	2
128	3025022	Шестерня холостой ход	1
129	4137920	Шариковый подшипник	2
130	3025460	Мост	1
131	A810045	Уплотнительное кольцо	1
132	M341020	Болт с внутренним шестигранником	4
133	971305	Крышка	1
134	4139389	Проставка	1
136	3025023	Шестерня	1
137	967688	Шариковый подшипник	1
138	4023596	Шариковый подшипник	1
139	4139387	Проставка	1
142	4103623	Сапун	1
143	4083751	Болт проушина	1
145	A590910	Пружинная шайба	12
146	J901035	Болт	12
148	494465	Колпачок	4
151	94-2025	Пробка	2
152	94-2024	Пробка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
