Рычаг управления (боковой рама ретракт) — HITACHI KH1000

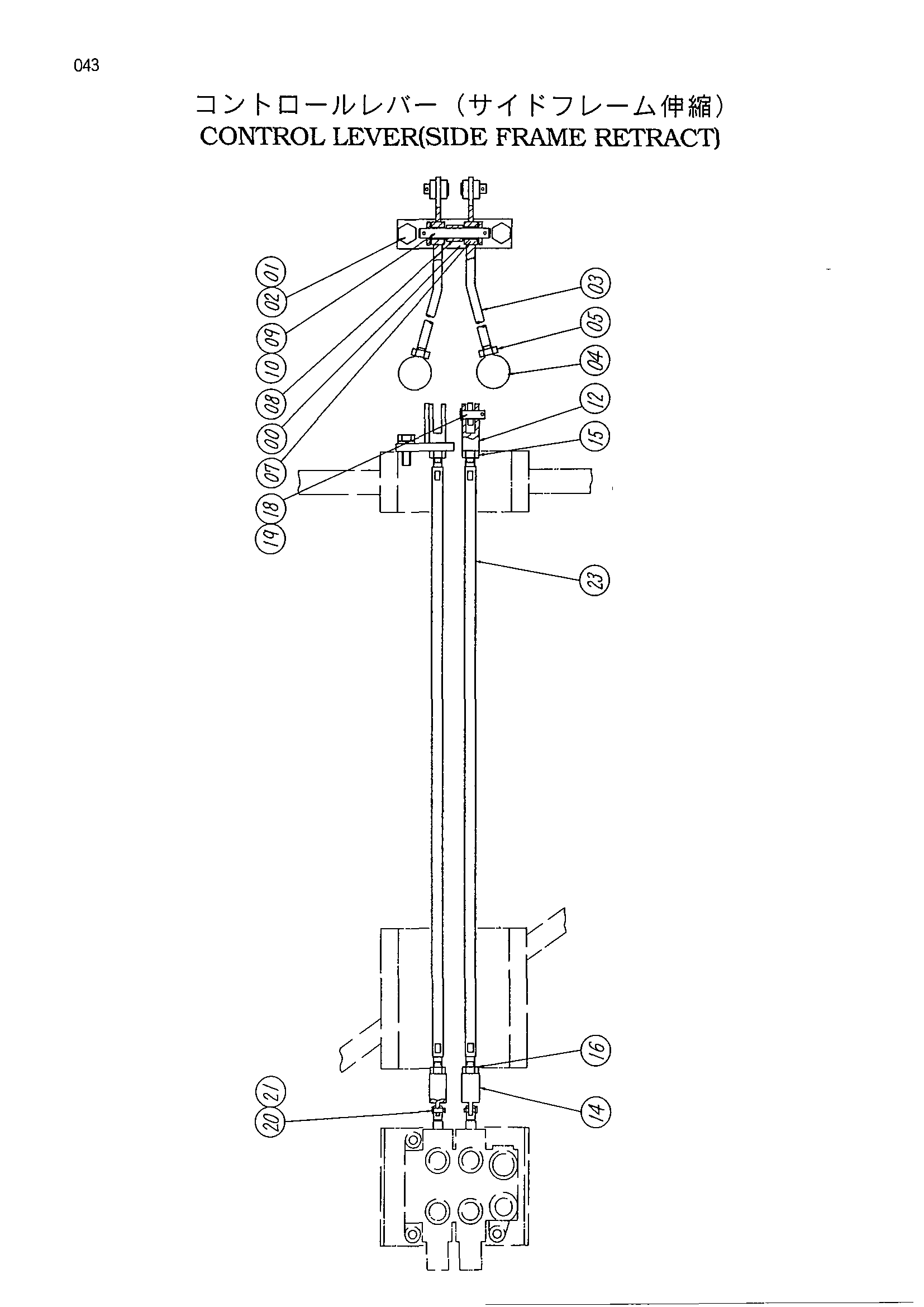

Заводская схема «Рычаг управления (боковой рама ретракт)» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-2 | 9047422 | Рычаг управления | 1 |
| 00 | 9717003 | Кронштейн | 1 |
| 01 | A590910 | Пружинная шайба | 2 |
| 02 | M211028 | Болт | 2 |
| 03 | 9717004 | Рычаг | 2 |
| 04 | 499845 | Рукоятка | 2 |
| 05 | M581008 | Гайка | 2 |
| 07 | 4138914 | Втулка | 2 |
| 08 | 4138915 | Проставка | 1 |
| 09 | 4138919 | Палец | 1 |
| 10 | A764020 | Шплинт | 2 |
| 12 | 4137322 | Концевой вилка | 2 |
| 14 | 4138916 | Концевой вилка | 2 |
| 15 | M580010 | Гайка | 2 |
| 16 | M581008 | Гайка | 2 |
| 18 | A741026 | Палец | 2 |
| 19 | A763016 | Шплинт | 2 |
| 20 | 4138917 | Палец | 2 |
| 21 | A761013 | Шплинт | 2 |
| 23 | 4138918 | Шток | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
