Нижняя защита — HITACHI KH1000

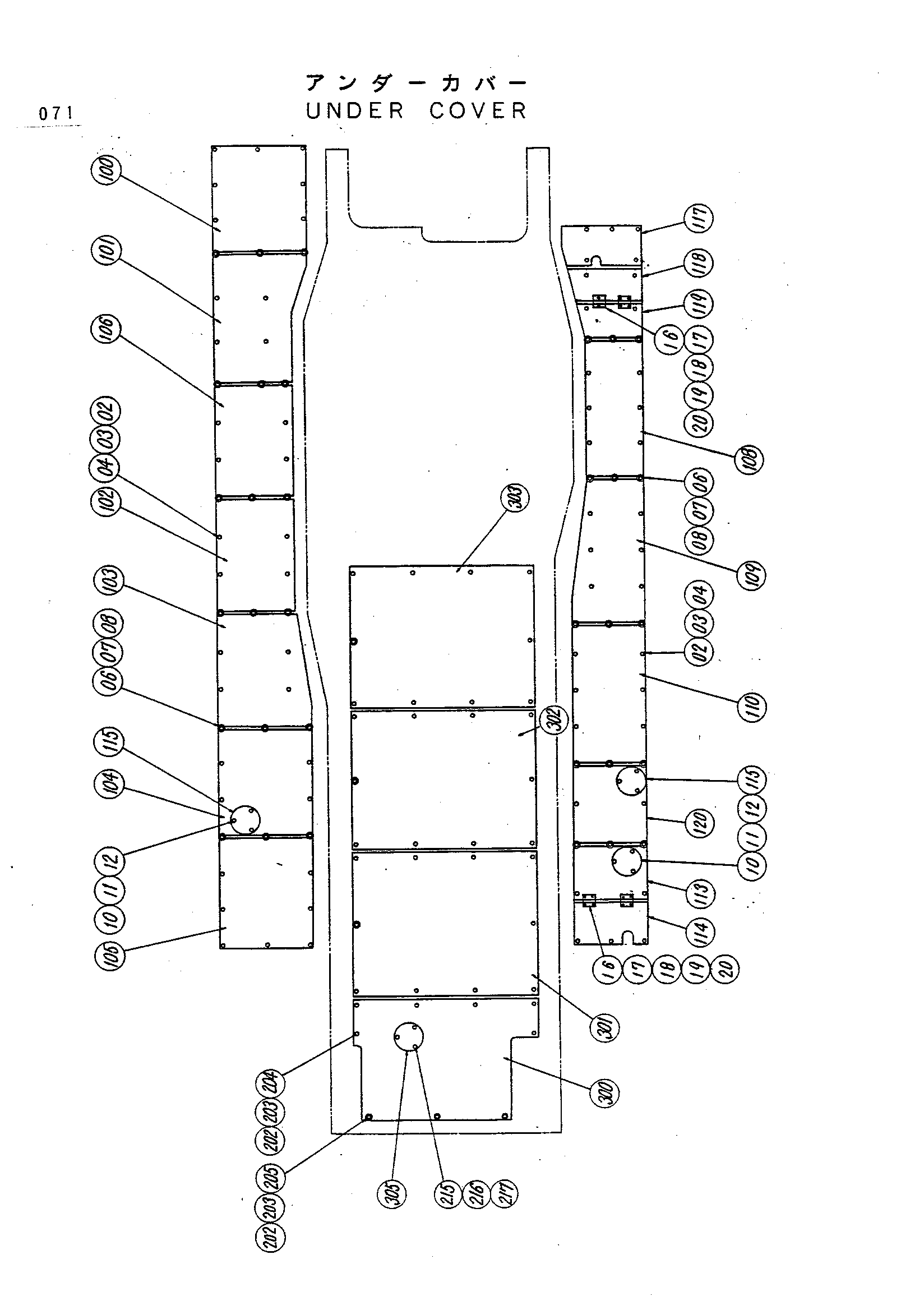

Заводская схема «Нижняя защита» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | M211016 | Болт | 62 |
| 03 | A590910 | Пружинная шайба | 62 |
| 04 | A590110 | Шайба | 62 |
| 06 | M211020 | Болт | 32 |
| 07 | A590910 | Пружинная шайба | 32 |
| 08 | 4141329 | Шайба | 32 |
| 10 | M430816 | Винт | 9 |
| 11 | A590908 | Пружинная шайба | 9 |
| 12 | A590108 | Шайба | 9 |
| 16 | 4146887 | Хинг | 4 |
| 17 | M470416 | Винт | 24 |
| 18 | A590104 | Шайба | 24 |
| 19 | A590904 | Пружинная шайба | 24 |
| 20 | M500403 | Гайка | 24 |
| 100 | 4141330 | Крышка | 1 |
| 101 | 4141331 | Крышка | 1 |
| 102 | 4141332 | Крышка | 1 |
| 103 | 4141333 | Крышка | 1 |
| 104 | 4141334 | Крышка | 1 |
| 105 | 4141335 | Крышка | 1 |
| 106 | 4160848 | Крышка | 1 |
| 108 | 4141337 | Крышка | 1 |
| 109 | 4141338 | Крышка | 1 |
| 110 | 4141339 | Крышка | 1 |
| 113 | 4164885 | Крышка | 1 |
| 114 | 4164886 | Крышка | 1 |
| 115 | 4115790 | Крышка | 3 |
| 117 | 4164879 | Крышка | 1 |
| 118 | 4164880 | Крышка | 1 |
| 119 | 4164881 | Крышка | 1 |
| 120 | 4165117 | Крышка | 1 |
| 202 | M211016 | Болт | 39 |
| 203 | A590910 | Пружинная шайба | 39 |
| 204 | A590110 | Шайба | 33 |
| 205 | 4141329 | Шайба | 6 |
| 215 | M430816 | Винт | 3 |
| 216 | A590908 | Пружинная шайба | 3 |
| 217 | A590108 | Шайба | 3 |
| 300 | 4147178 | Крышка | 1 |
| 301 | 4145318 | Крышка | 1 |
| 302 | 4145319 | Крышка | 1 |
| 303 | 4145320 | Крышка | 1 |
| 305 | 4115790 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
