Боковой рама — HITACHI KH1000

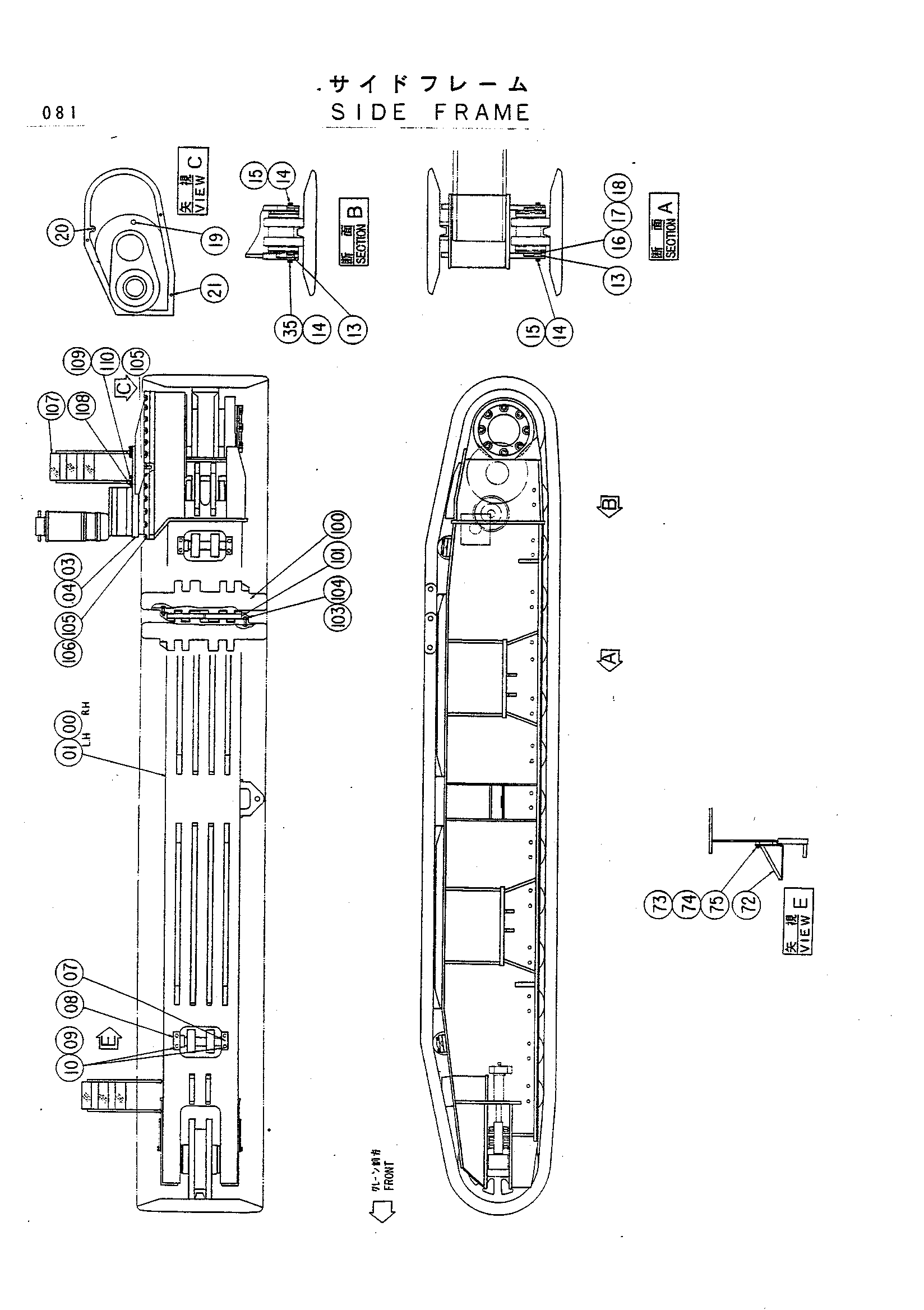

Заводская схема «Боковой рама» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7012162 | Рама боковой(правый) | 1 |
| 01 | 7012163 | Рама боковой(левый) | 1 |
| 03 | 0000387 | Крышка (левый) | 1 |
| 04 | 0000386 | Крышка (правый) | 1 |
| 05 | 444890 | Установочный штифт | 4 |
| 07 | 4138820 | Подшипник | 4 |
| 08 | 9716999 | Подшипник | 4 |
| 09 | M212071 | Болт | 16 |
| 10 | A590920 | Пружинная шайба | 16 |
| 13 | 4138913 | Стопорная пластина | 52 |
| 14 | A590924 | Пружинная шайба | 104 |
| 15 | M212450 | Болт | 104 |
| 16 | 4137563 | Регулировочная шайба 4.5 | 104 |
| 17 | 4144980 | Регулировочная шайба 2.3 | 104 |
| 18 | 4144981 | Регулировочная шайба 1.0 | 104 |
| 19 | J75214 | Пробка | 2 |
| 20 | J75210 | Пробка | 2 |
| 21 | 425176 | Пробка | 6 |
| 35 | M212480 | Болт | 4 |
| 72 | 8030793 | Стойка | 2 |
| 73 | M211232 | Болт | 2 |
| 74 | A590912 | Пружинная шайба | 2 |
| 75 | 449490 | Шайба | 2 |
| 100 | 1006710 | Башмак | 120 |
| 101 | 4138920 | Палец соединение | 240 |
| 103 | M212471 | Болт | 240 |
| 104 | M562419 | Гайка | 240 |
| 105 | A590920 | Пружинная шайба | 60 |
| 106 | M212056 | Болт | 60 |
| 107 | 8025276 | Ступень | 2 |
| 108 | 9716866 | Кронштейн | 2 |
| 109 | A590916 | Пружинная шайба | 4 |
| 110 | M211636 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
