Инструменты (2) — HITACHI KH1000

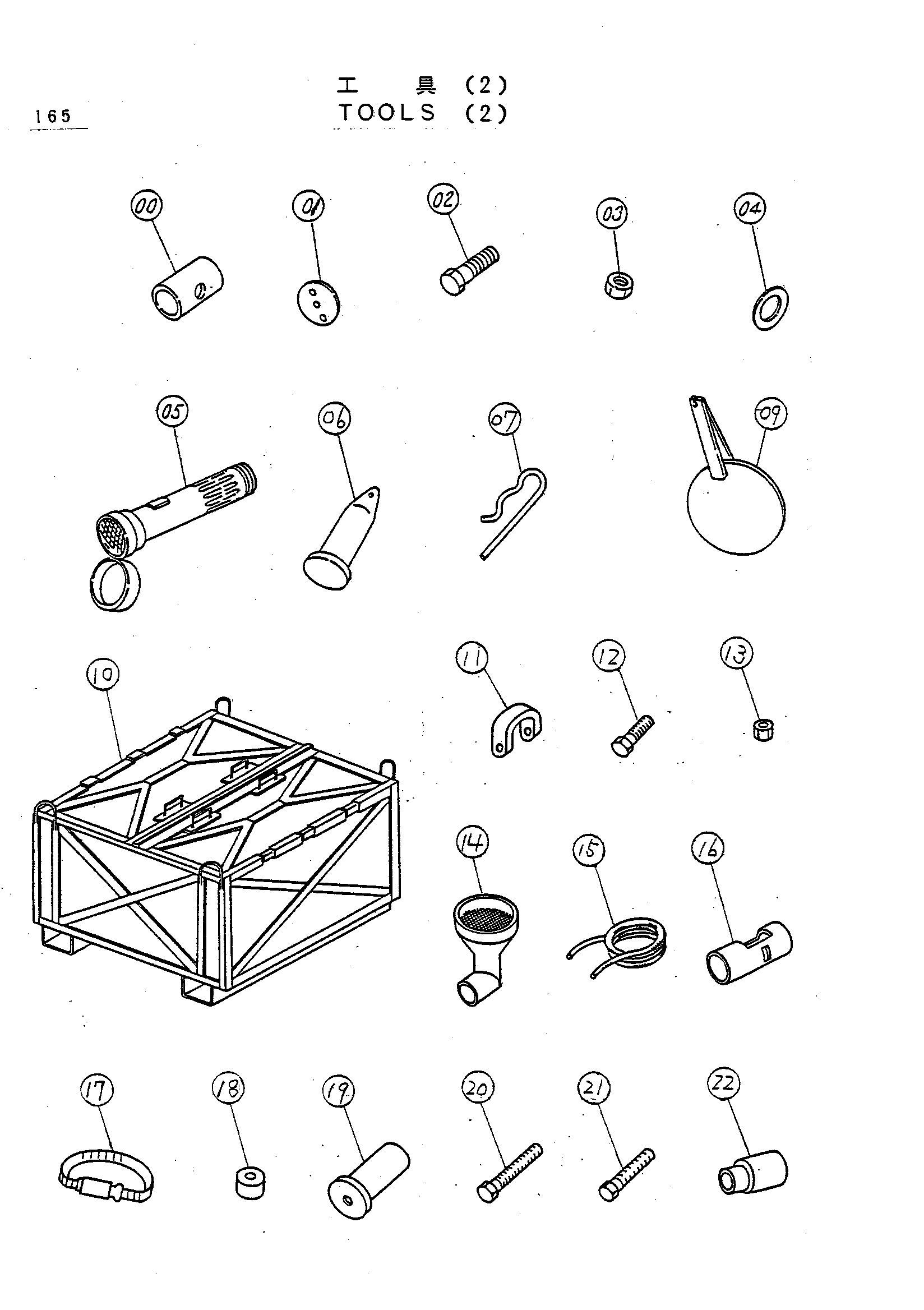

Заводская схема «Инструменты (2)» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4058331 | Проставка | 1 |
| 01 | 4058330 | Пластина | 1 |
| 02 | M161603 | Болт | 2 |
| 03 | M511613 | Гайка | 2 |
| 04 | A590116 | Шайба | 2 |
| 05 | 4020978 | Фонарь | 1 |
| 06 | 4141981 | Палец | 2 |
| 07 | 4054910 | Стопорный палец | 2 |
| 09 | 2009165 | Информационная табличка | 1 |
| 10 | 7011947 | Короб | 1 |
| 11 | 4172856 | Хомут | 12 |
| 12 | M262411 | Болт | 12 |
| 13 | J951024 | Гайка | 12 |
| 14 | 4181455 | Фуннел | 1 |
| 15 | 4181453 | Шланг | 1 |
| 16 | 4181454 | Стойка | 1 |
| 17 | 4505243 | Хомут шланга | 1 |
| 18 | 4190421 | Молоток | 2 |
| 19 | 9723562 | Кронштейн | 1 |
| 20 | 4176276 | Болт | 1 |
| 21 | M262405 | Болт | 1 |
| 22 | 9726366 | Проставка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
