Плунжер гидромотор (подъёмный механизм) — HITACHI KH1000

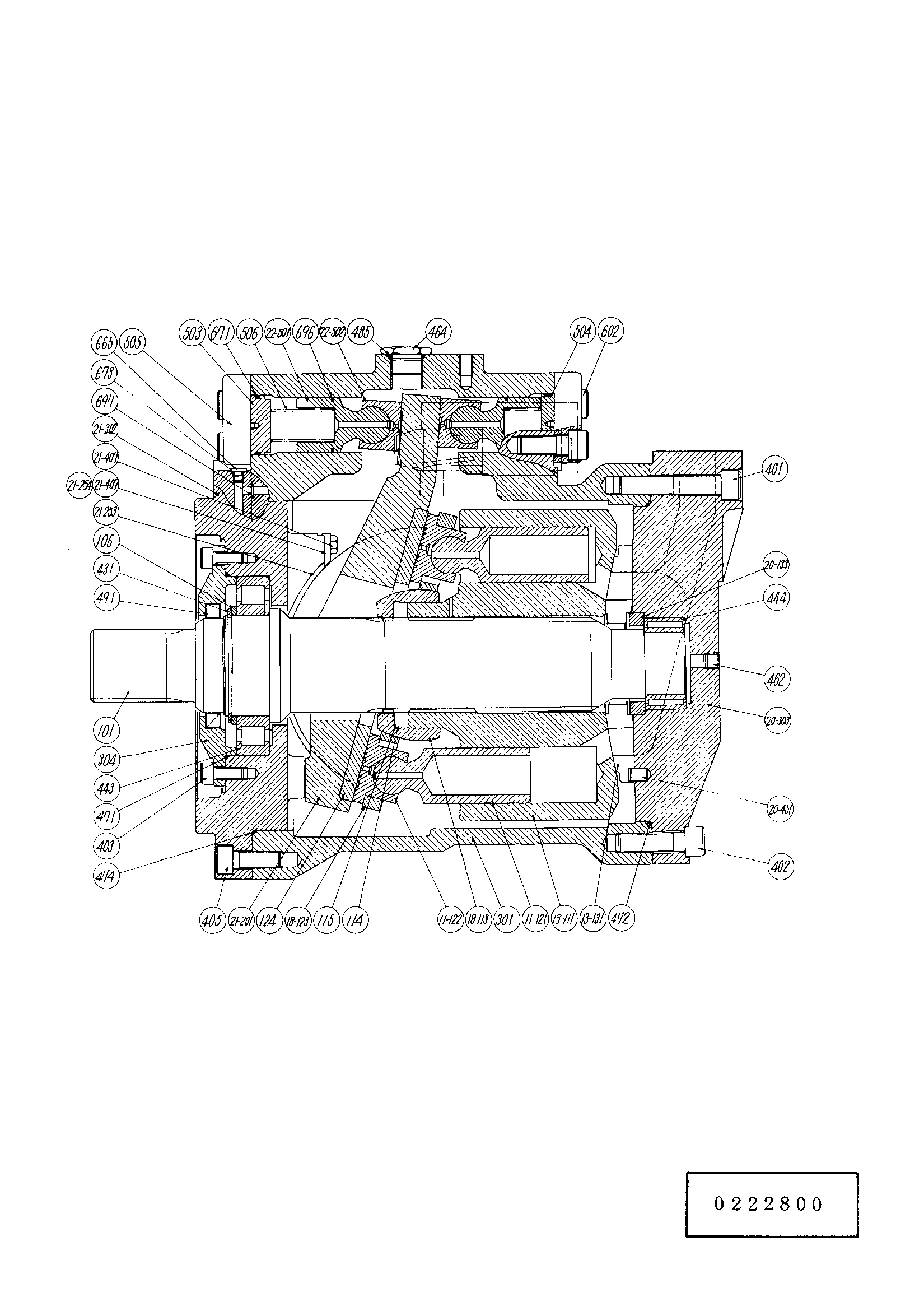

Заводская схема «Плунжер гидромотор (подъёмный механизм)» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4132259 | Гидромотор | ||
| 11 | 0222801 | Поршень дополнительный | |
| 13 | 0222802 | Гидроцилиндр. дополнительный | |
| 18 | 0222803 | Фиксатор дополнительный | |
| 20 | 0222804 | Крышка клапан дополнительный | |
| 21 | 0222805 | Пластина дополнительный | |
| 22 | 0222806 | Поршень дополнительный | |
| 101 | 0222807 | Вал | |
| 106 | 0222808 | Проставка | |
| 114 | 0222809 | Пружина | |
| 115 | 0222810 | Регулировочная шайба | |
| 124 | 0222711 | Пластина | |
| 301 | 0222812 | Корпус | |
| 304 | 0222813 | Крышка форнт | |
| 401 | 0222814 | Болт с внутренним шестигранником | |
| 402 | 0222815 | Болт с внутренним шестигранником | |
| 403 | 0131109 | Болт с внутренним шестигранником | |
| 405 | 0222816 | Болт с внутренним шестигранником | |
| 431 | 991351 | Кольцо | |
| 443 | 0222817 | Подшипник | |
| 444 | 0222818 | Подшипник | |
| 462 | 0102440 | Пробка | |
| 464 | 0175233 | Пробка | |
| 471 | 0222819 | Уплотнительное кольцо | |
| 472 | 0222820 | Уплотнительное кольцо | |
| 474 | 0222821 | Уплотнительное кольцо | |
| 485 | 4506424 | Уплотнительное кольцо | |
| 491 | 0222822 | Масляное уплотнение | |
| 503 | 0222823 | Ограничитель | |
| 504 | 0222824 | Ограничитель | |
| 505 | 0222825 | Крышка поршень | |
| 506 | 0222826 | Пружина | |
| 602 | 0222827 | Болт | |
| 665 | 0222828 | Пробка | |
| 671 | A811045 | Уплотнительное кольцо | |
| 673 | 4506408 | Уплотнительное кольцо | |
| 696 | 0222829 | Опорное кольцо | |
| 697 | 4506408 | Уплотнительное кольцо |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
