Муфта — HITACHI KH1000

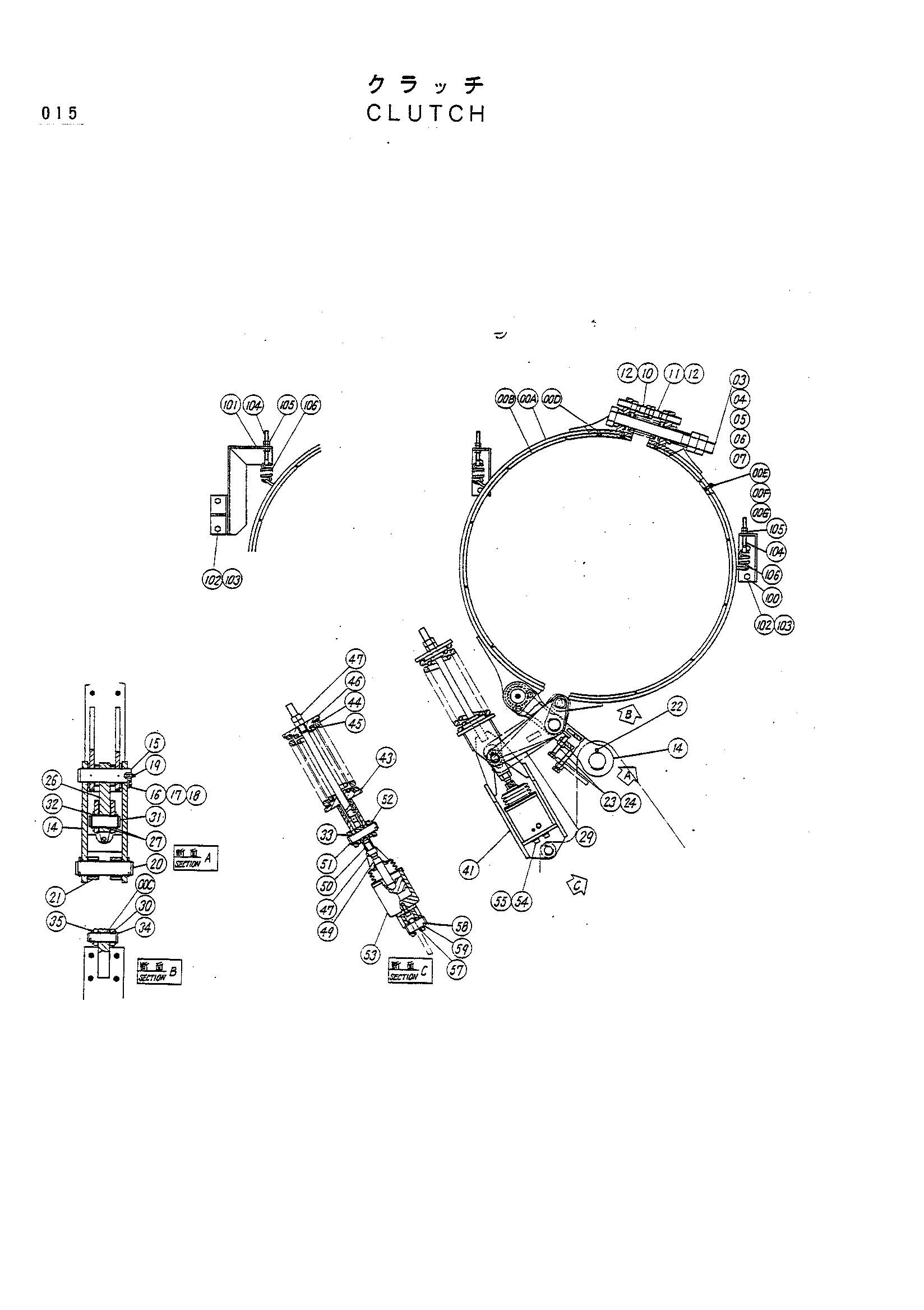

Заводская схема «Муфта» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9046613	Лента клукх в сборе	2
00A	6005513	Лента муфта	1
00B	4136745	Накладка	12
00C	4136742	Втулка	2
00D	M480820	Винт	20
00E	M480832	Винт	52
00F	A590908	Пружинная шайба	52
00G	M500807	Гайка	52
03	4024203	Болт	2
04	49092	Пружина	2
05	45248	Шайба	4
06	456472	Проставка	2
07	M513931	Гайка	4
10	4024204	Болт	2
11	4024205	Болт	2
12	M502419	Гайка	4
14	8025499	Тяга	2
15	4140137	Палец	2
16	X4246	Стопорная пластина	2
17	M211220	Болт	4
18	A590912	Пружинная шайба	4
19	J75481	Штуцер	2
20	4140139	Палец	2
21	4140140	Проставка	4
22	A768080	Шплинт	4
23	M261690	Болт	4
24	M581613	Гайка	4
26	9716649	Тяга	2
27	4136741	Втулка	8
29	9716650	Рычаг	2
30	4136742	Втулка	4
31	4136747	Палец	2
32	962002	Стопорное кольцо	4
33	4118663	Втулка	4
34	4140138	Палец	2
35	A766050	Шплинт	2
41	8024824	Кронштейн	2
43	9716667	Седло пружины	2
44	4004005	Пружина	2
45	424408	Пружина	2
46	9716668	Седло пружины	2
47	M582419	Гайка	6
49	4136805	Шток	2
50	4136806	Концевой вилка	2
51	4136802	Палец	2
52	A766040	Шплинт	2
53	4138738	Гидроцилиндр. масляный	2
54	M341232	Болт с внутренним шестигранником	4
55	4086891	Шайба	4
57	A590130	Шайба	4
58	4136803	Палец	2
59	A768045	Шплинт	2
100	4143637	Кронштейн	3
101	8026353	Кронштейн	1
102	M211222	Болт	8
103	A590912	Пружинная шайба	8
104	4142406	Болт проушина	4
105	M581210	Гайка	8
106	428864	Пружина растяжения	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
