Топливный устройство — HITACHI KH1000

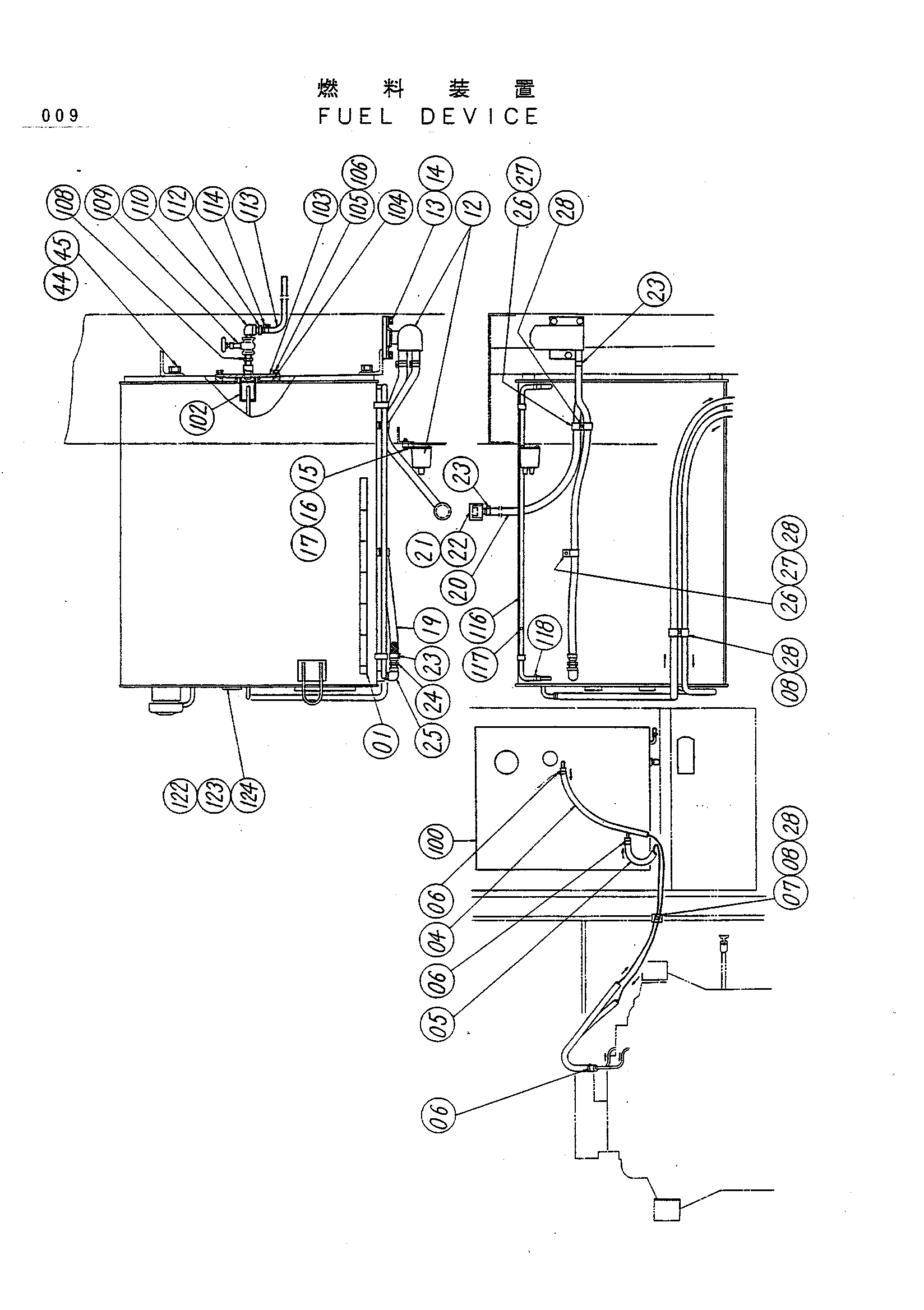

Заводская схема «Топливный устройство» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4042616 | Информационная табличка (скале) | 1 |
| 04 | 4138098 | Топливный шланг | 1 |
| 05 | 4138095 | Топливный шланг | 1 |
| 06 | 4507228 | Хомут шланга | 4 |
| 07 | 929039 | Пластина | 4 |
| 08 | 4038658 | Хомут | 4 |
| 12 | 4103524 | Насос | 1 |
| 13 | M200825 | Болт | 3 |
| 14 | A590908 | Пружинная шайба | 3 |
| 15 | M200625 | Болт | 2 |
| 16 | A590906 | Пружинная шайба | 2 |
| 17 | M500605 | Гайка | 2 |
| 18 | 4145524 | Схеат | 1 |
| 19 | 4138096 | Топливный шланг | 1 |
| 20 | 4023542 | Топливный шланг | 1 |
| 21 | 4103527 | Сетчатый фильтр | 1 |
| 22 | 4507650 | Сетчатый фильтр | 1 |
| 23 | 499948 | Хомут шланга | 4 |
| 24 | 4004589 | Соединение | 1 |
| 25 | 94-0648 | Угловой штуцер | 1 |
| 26 | 499314 | Зажим | 3 |
| 27 | 929037 | Пластина | 3 |
| 28 | M430610 | Винт | 4 |
| 44 | M211628 | Болт | 4 |
| 45 | A590916 | Пружинная шайба | 4 |
| 100 | 6005589 | Топливный бак | 1 |
| 102 | 9702187 | Сетчатый фильтр | 1 |
| 103 | 9717069 | Крышка | 1 |
| 104 | A810165 | Уплотнительное кольцо | 1 |
| 105 | M211025 | Болт | 6 |
| 106 | A590910 | Пружинная шайба | 6 |
| 108 | 94-1902 | Адаптер | 1 |
| 109 | 991679 | Клапан | 1 |
| 110 | 94-0631 | Угловой штуцер | 1 |
| 112 | 451813 | Соединение | 1 |
| 113 | 952362 | Трубка винйл | 1 |
| 114 | 968801 | Хомут шланга | 1 |
| 116 | 4104101 | Топливный шланг | 1 |
| 117 | 4023550 | Поплавок | 1 |
| 118 | 4508575 | Хомут шланга | 2 |
| 122 | 4044994 | Манжета | 1 |
| 123 | M430513 | Винт | 5 |
| 124 | A590905 | Пружинная шайба | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
