Плунжер гидромотор — HITACHI KH1000

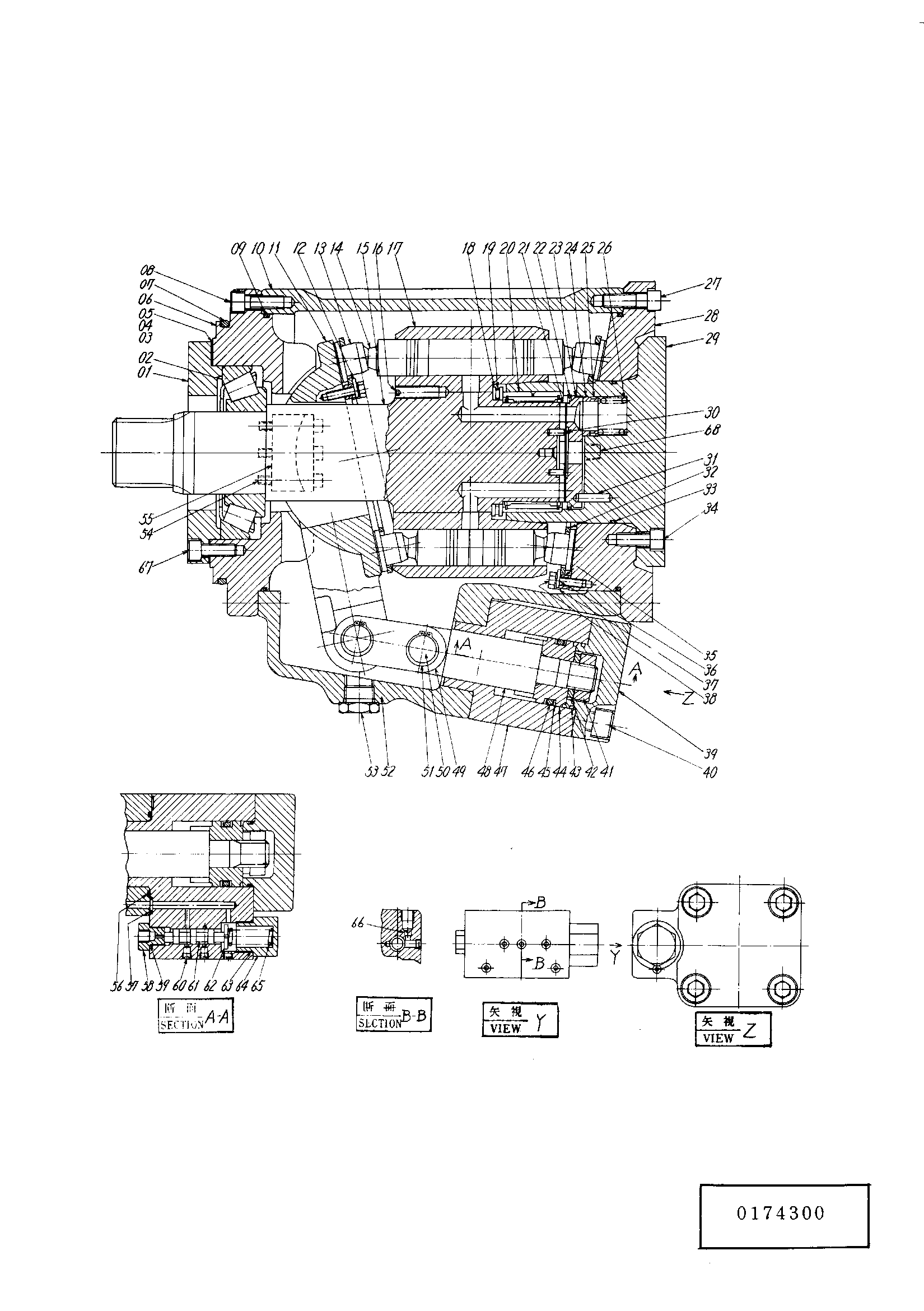

Заводская схема «Плунжер гидромотор» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование
	4131400	Гидромотор плунжер
01	0148201	Фиксатор
02	0101226	Подшипник ROL.
03	0101223	Регулировочная шайба
04	0174301	Регулировочная шайба
05	0174302	Регулировочная шайба
07	0174304	Уплотнительное кольцо
08	0101544	Болт с внутренним шестигранником
09	0133804	Уплотнительное кольцо
12	0148202	Блокировка пластина
13	0101255	Башмак
14	0146802	Поршень
18	0101531	Кольцо
19	0101532	Игольчатый подшипник
20	0148203	Игольчатый подшипник
21	0101527	Пластина
22	0101529	Кольцо
23	0101526	Пластина
24	0101524	Втулка
25	0101251	Кольцо
26	0101521	Пружина
27	0148204	Болт с внутренним шестигранником
30	0101247	Палец
31	0101522	Палец
32	0101241	Пластина
33	0130807	Уплотнительное кольцо
34	0101548	Болт с внутренним шестигранником
35	0101239	Проставка
36	0101240	Опора
37	0101238	Шайба
38	0148205	Болт
40	0148207	Болт с внутренним шестигранником
41	0101512	Гайка
42	0101513	Пружинная шайба
43	0174311	Уплотнительное кольцо
44	0101515	Поршень
45	0134202	Опорное кольцо
46	0148209	Уплотнительное кольцо
48	0101516	Шток
49	0101545	Тяга
50	0101546	Палец
51	0101547	Кольцо
52	0101234	Уплотнительное кольцо
53	0101235	Колпачок
54	0148210	Болт с внутренним шестигранником
55	0148211	Направляющая
56	0174313	Уплотнительное кольцо
57	0134204	Уплотнительное кольцо
58	0101550	Колпачок
59	0101270	Уплотнительное кольцо
60	0101262	Пробка
62	0101553	Ограничитель
63	0101268	Уплотнительное кольцо
64	0101555	Колпачок
65	0101556	Пружина
66	0101557	Пробка
67	0148213	Болт с внутренним шестигранником
68	0135425	Пробка

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
