Трубопроводы (рама NO.1) — HITACHI KH1000

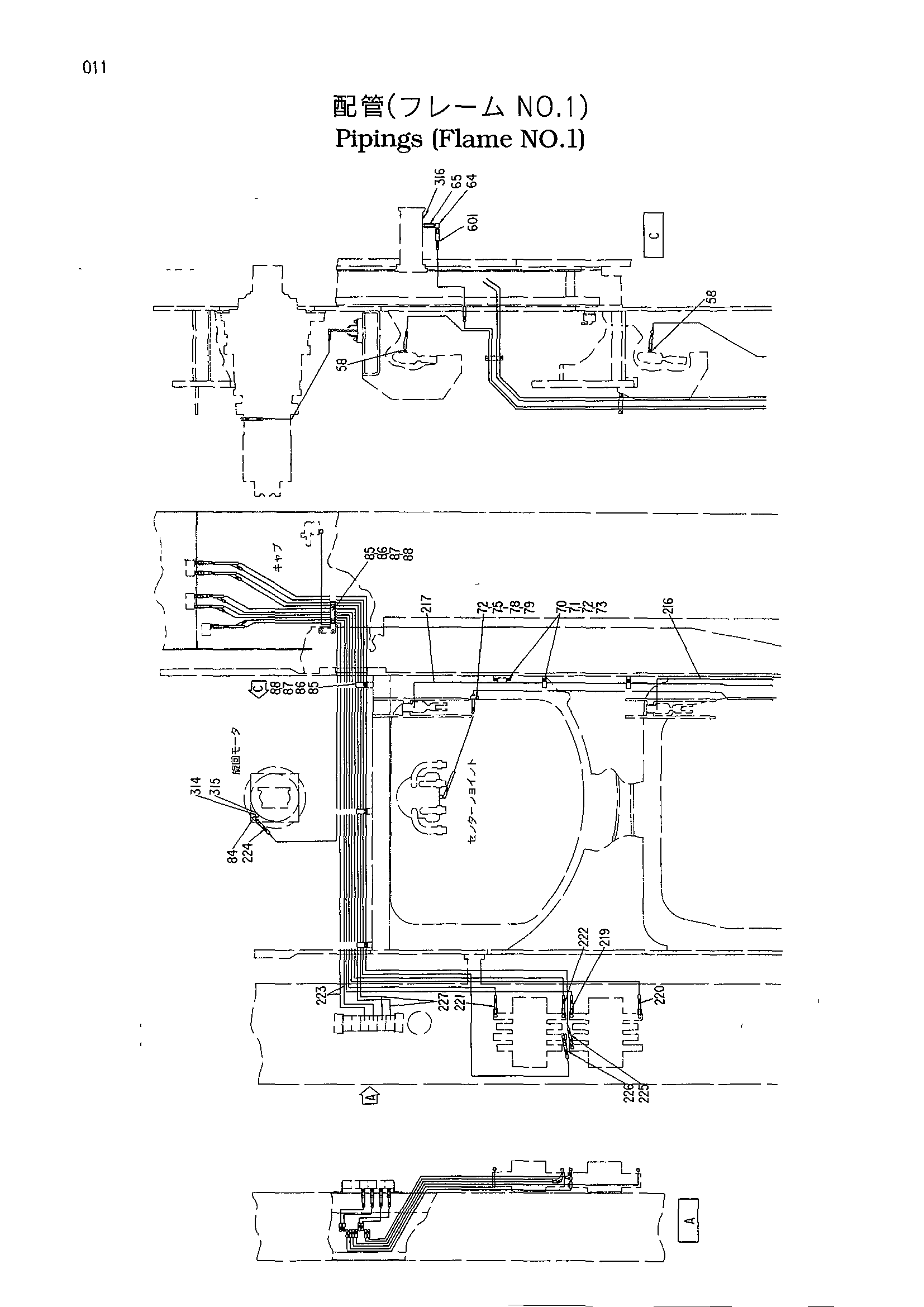

Заводская схема «Трубопроводы (рама NO.1)» для HITACHI KH1000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 49 | 94-2022 | Пробка | 4 |
| 58 | 94-1301 | Адаптер | 2 |
| 59 | 94-0631 | Угловой штуцер | 1 |
| 64 | 94-1401 | Угловой штуцер | 2 |
| 65 | 485382 | Адаптер | 1 |
| 69 | M211025 | Болт | 2 |
| 70 | A590910 | Пружинная шайба | 8 |
| 71 | 4000907 | Хомут трубки | 3 |
| 72 | 4125452 | Защита шланга | 4 |
| 73 | M211014 | Болт | 6 |
| 75 | 4000858 | Зажим трубка | 1 |
| 76 | 4000860 | Зажим трубка | 1 |
| 78 | M430610 | Винт | 1 |
| 79 | A590906 | Пружинная шайба | 1 |
| 80 | 8026765 | Кронштейн | 1 |
| 81 | 4044883 | Хомут | 10 |
| 84 | 94-1401 | Угловой штуцер | 1 |
| 85 | 4053865 | Хомут трубки | 4 |
| 86 | 4125452 | Защита шланга | 4 |
| 87 | M211014 | Болт | 8 |
| 88 | A590910 | Пружинная шайба | 8 |
| 89 | 4015427 | Адаптер | 1 |
| 109 | 4143113 | Шланг | 1 |
| 216 | 4129755 | Нейлоновый шланг | 1 |
| 217 | 4124780 | Нейлоновый шланг | 1 |
| 219 | 4141946 | Нейлоновый шланг | 1 |
| 220 | 4154600 | Нейлоновый шланг | 1 |
| 221 | 4141397 | Нейлоновый шланг | 1 |
| 222 | 4124779 | Нейлоновый шланг | 1 |
| 223 | 4141945 | Нейлоновый шланг | 2 |
| 224 | 4124776 | Нейлоновый шланг | 1 |
| 225 | 4141949 | Нейлоновый шланг | 1 |
| 226 | 4141950 | Нейлоновый шланг | 1 |
| 227 | 4124798 | Нейлоновый шланг | 2 |
| 314 | 4142255 | Адаптер | 1 |
| 315 | 957366 | Уплотнительное кольцо | 1 |
| 316 | 94-2023 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH1000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
